РС7ТВ: надёжный семиконтактный разъём для радиоэлектронной аппаратуры

РС7ТВ — цилиндрический низкочастотный электрический соединитель на семь контактов, предназначенный для внутреннего монтажа в аппаратуре общего и специального назначения. Разъём используют для надёжного соединения и разъединения электрических цепей постоянного, переменного и импульсного тока.

Назначение РС7ТВ

Разъёмы серии РС7ТВ применяются там, где требуется компактное, устойчивое к внешним воздействиям и многократно разъёмное контактное соединение. Они подходят для цепей переменного тока частотой до 3 МГц, а также для цепей постоянного и импульсного тока.

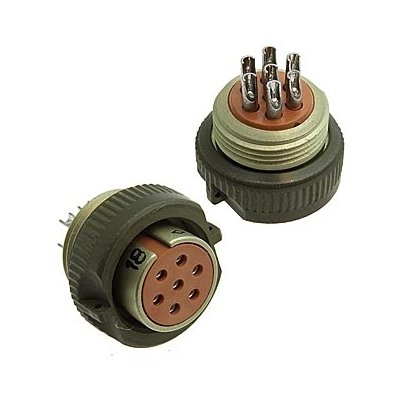

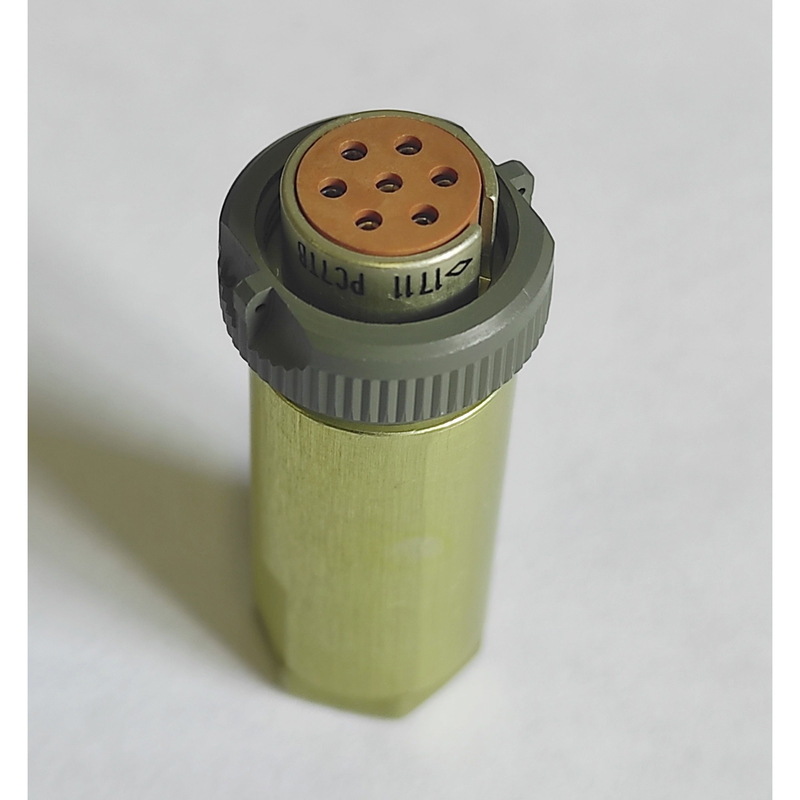

Конструкция предусматривает использование приборных вилок и розеток, включая кабельные варианты. В зависимости от исполнения соединитель может устанавливаться с кожухом или без него, что помогает адаптировать изделие к особенностям монтажа и условиям эксплуатации.

Основные характеристики

Для РС7ТВ характерны следующие параметры:

• Количество контактов — 7.

• Максимальное рабочее напряжение — до 200 В.

• Рабочая частота переменного тока — до 3 МГц.

• Токовая нагрузка на контакт — ориентировочно до 3–4 А в зависимости от конкретного исполнения и условий нагрузки.

• Сопротивление контактов — не более 5 мОм.

• Сопротивление изоляции — не менее 1000 МОм при нормальных климатических условиях.

• Рабочая температура — обычно в диапазоне от −60 до +85 °C.

• Контакты выполняются с серебряным покрытием.

Конструктивные особенности

Обозначение «РС7ТВ» отражает ключевые особенности изделия: серия РС относится к цилиндрическим соединителям, цифра 7 указывает на число контактов, а ТВ обозначает тропикоустойчивое, всеклиматическое исполнение.

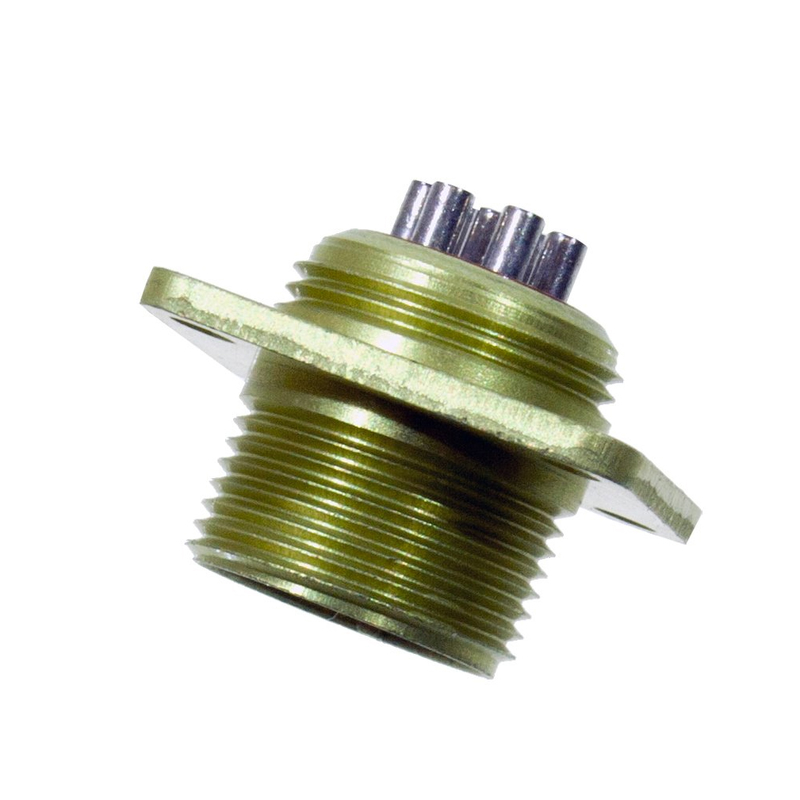

РС7ТВ часто выпускается с резьбовым сочленением, которое помогает обеспечить устойчивую фиксацию вилки и розетки при вибрациях и механических воздействиях. Для корпусов применяется одношпоночная поляризация: она снижает риск неправильного соединения контактов при сборке оборудования.

Где применяется разъём РС7ТВ

Семиконтактный разъём РС7ТВ востребован при производстве, ремонте и модернизации различных радиоэлектронных устройств. Его используют в следующих направлениях:

• Контрольно-измерительная аппаратура.

• Системы связи и телемеханики.

• Промышленное электронное оборудование.

• Источники питания и блоки управления.

• Приборные комплексы общего и специального назначения.

• Внутренние кабельные соединения в аппаратуре.

Всеклиматическое исполнение позволяет использовать соединитель в оборудовании, рассчитанном на работу при широком диапазоне температур и в условиях меняющейся влажности.

Преимущества РС7ТВ

РС7ТВ сочетает компактные размеры, семь независимых контактов и прочное цилиндрическое исполнение. Серебряное покрытие контактных элементов способствует снижению переходного сопротивления, а резьбовая фиксация повышает устойчивость соединения при эксплуатации.

При выборе конкретной модификации важно учитывать тип ответной части, вариант монтажа, наличие кожуха, способ сочленения и требования к электрическим нагрузкам. Это позволит обеспечить совместимость разъёма с оборудованием и сохранить стабильность электрического контакта на протяжении всего срока службы.
