Назначение разъёма РС7Э

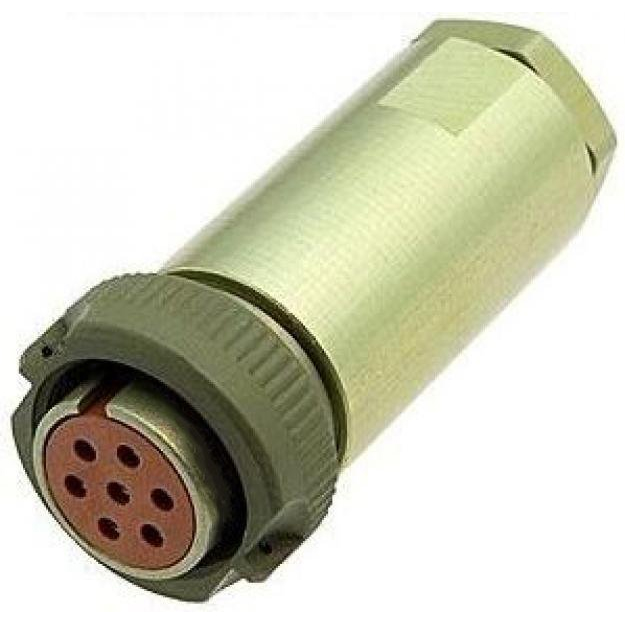

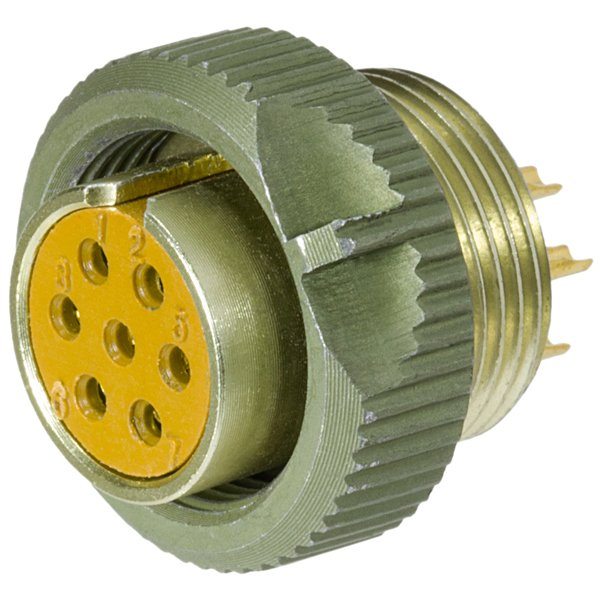

РС7Э — цилиндрический низкочастотный субминиатюрный разъём (розетка), предназначенный для соединения электрических цепей в радиоэлектронной аппаратуре. Изделие работает в цепях постоянного, переменного и импульсного тока, при этом для переменного тока верхняя граница частоты составляет до 3 МГц. Максимальное амплитудное напряжение, на которое рассчитан разъём, — 200 В.

Розетка применяется для внутреннего монтажа в приборах специального и общего назначения. Наиболее часто используется в блочном или кабельном исполнении, где требуется компактное и надёжное соединение электрических цепей.

Конструктивные особенности серии РС7

Розетка входит в серию соединителей РС с 7 контактами диаметром 1 мм. Сочленение с ответной частью выполняется резьбовым или врубным способом. Изготавливается в металлическом или пластмассовом кожухе, а также без кожуха — в зависимости от исполнения.

Контакты имеют покрытие из серебра или золота. Золотое покрытие маркируется буквой «А» в обозначении. Буква «Э» в маркировке указывает на токопроводность по стыкам сопрягаемых деталей.

Технические характеристики

• Максимальная токовая нагрузка на контакт — 4 А.
• Рабочий ток на контакт — 3,1 А.
• Сопротивление контакта — не более 5 МОм.
• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия.
• Устойчивость к вибрации — до 5000 Гц при ускорении 147 метров на секунду в квадрате.
• Устойчивость к ударам — до 5000 метров на секунду в квадрате.
• Срок службы — 250 сочленений и расчленений.
• Наработка — 1000 часов.
• Сохраняемость — 15 лет.

Данные о партии и приёмке

Товар относится к категории РС7. Артикул изделия — 40831. Изделие имеет приёмку «5». Годы выпуска рассматриваемой партии — с 2004 по 2010. Производитель в предоставленных данных не указан.

Розетка РС7Э подходит для применения в составе соединителей серии РС с семью контактами и может использоваться как в составе блоков аппаратуры, так и в кабельных сборках. Сочетание субминиатюрных размеров, стойкости к вибрационным и ударным нагрузкам, а также широкого диапазона рабочих температур делает её пригодной для ответственных условий эксплуатации в радиоэлектронной технике.
