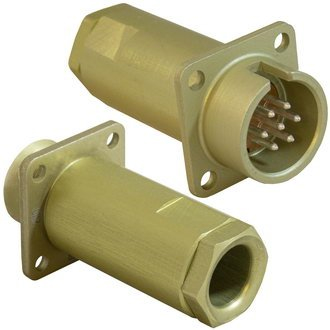

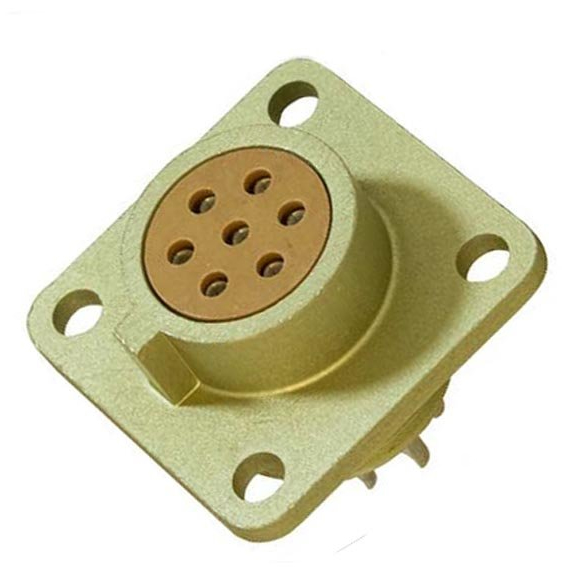

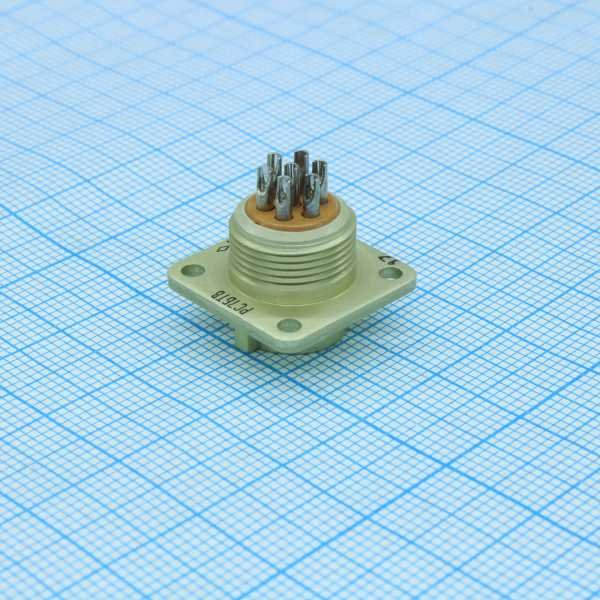

РС7БТВ р КОПИР «ОТК» — это миниатюрный цилиндрический низкочастотный соединитель (розетка или вилка) советского/российского производства, выпускаемый заводом «Копир» по техническим условиям АВ0.364.047ТУ (или АШДК.434410.059ТУ). Маркировка «ОТК» указывает, что изделие прошло входной контроль качества на заводе‑изготовителе.

Соединитель РС7БТВ предназначен для низкочастотных электрических цепей постоянного, переменного (до 3 МГц) и импульсного токов, используется во внутреннем монтаже аппаратуры (приборы, блоки, панели). Разъёмы хорошо подходят для ВЧ‑цепей низкого уровня сигнала и в сфере радиоэлектронной, контрольно‑измерительной аппаратуры.

• Корпус цилиндрический, приборный (без кожуха), врубное или винт‑резьбовое сочленение, поляризация одношпоночная.

• Количество контактов — 7, круглые гнезда, из латуни, с серебряным или золотым покрытием; изолятор из карболита, корпус из алюминиевого сплава с анодированием.

• Монтаж — на панель (механический) и пайкой проводников, без кожуха и патрубка (блочная розетка).

• Максимальное рабочее напряжение — до 200 В, ток на контакт — около 4 А, суммарный ток разъёма до порядка 20–22 А (зависит от сечения и комбинации контактов).

• Сопротивление контакта — не более 5 мОм, сопротивление изоляции — не менее 1000 МОм в нормальных условиях.

• Рабочий диапазон температур — от −60 до +85 °C, влажность до 98% при +35 °C, всеклиматическое тропикоустойчивое исполнение ТВ.

• Ресурс — не менее 250 циклов сочленения/расчленения, минимальная наработка 1000 часов, сохраняемость при хранении до 15–25 лет в зависимости от варианта исполнения.
