Назначение и общее описание

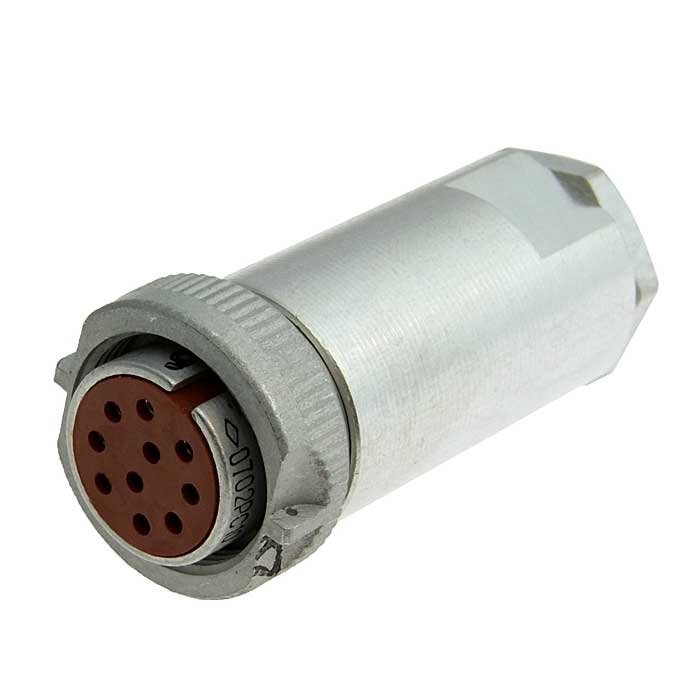

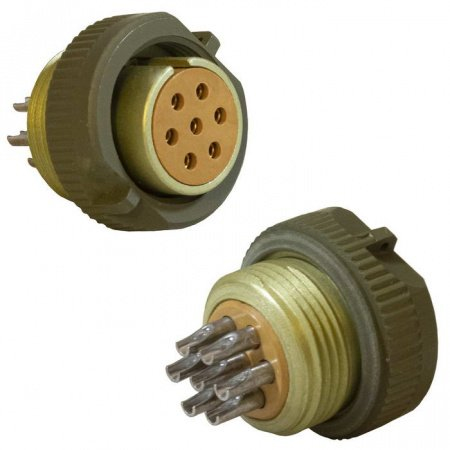

РС7АЭ р с/к Копир «5» — цилиндрическая розетка серии РС7 производства АО «Завод Копир». Изделие предназначено для внутреннего монтажа в электрические цепи постоянного и переменного тока и применяется в составе соединителей, где требуется надёжное разъёмное сочленение с резьбовой фиксацией. Розетка входит в серию РС7 и совместима с ответными частями аналогичных типоразмеров, в том числе с изделиями серий РСАТВ и РСТВ, а также с позициями РС7АТВ и РС7АЭ.

Артикул изделия — 20742. Категория — РС7. Производитель — «Копир». Товар поставляется в заводской упаковке. Год выпуска, указанный в характеристиках, — 2023, приёмка — «5».

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной серии в технических описаниях и спецификациях производителя и поставщиков:

• рабочее напряжение — до 200 В;
• количество контактов — 7;
• сопротивление изолятора — не менее 5000 МОм;
• сопротивление контактов — не более 5 мОм;
• исполнение — всеклиматическое;
• покрытие контактов — золотое.

Указанные значения относятся к электрическим и изоляционным свойствам соединителя и определяют его пригодность для работы в цепях с указанным напряжением при сохранении стабильного контакта.

Конструкция и особенности монтажа

Соединение выполнено по цилиндрической схеме типа РС с резьбовым способом фиксации, что обеспечивает механическую стойкость сочленения к вибрации и случайному разъединению. Поляризация корпусов — одношпоночная, что исключает неправильную стыковку ответных частей. Розетка рассчитана на внутренний монтаж в оборудование и панели.

Всеклиматическое исполнение позволяет эксплуатировать изделие в условиях широкого диапазона температур и влажности. Это делает розетку пригодной для применения как в закрытых помещениях, так и в составе аппаратуры, работающей в переменных климатических условиях.

Область применения

РС7АЭ применяется как соединитель для внутреннего монтажа в электрических цепях и используется в паре с вилками и розетками соответствующих серий. Благодаря резьбовому соединению и поляризации корпуса изделие подходит для тех случаев, когда требуется устойчивое к механическим воздействиям и герметичное по условиям эксплуатации разъёмное соединение.

В рамках серии встречаются варианты исполнения без кожуха и с кожухами, что позволяет подобрать конфигурацию под конкретную компоновку оборудования. Выпускаются также позиции РС7АТВ и РС7ТВ, близкие по назначению и конструкции.

Сравнение с близкими аналогами

В таблице приведено сопоставление по подтверждённым признакам серии.

• РС7АЭ — цилиндрическая розетка, 7 контактов, до 200 В, всеклиматическое исполнение, резьбовая фиксация, золотое покрытие контактов.
• РС7АТВ — изделие той же серии РС7, схожее по назначению и конструкции; в описаниях встречаются исполнения без кожуха и с кожухами.
• РСТВ — ответные части, совместимые с розетками серии, применяются в составе соединителей для внутреннего монтажа.
• РСАТВ — аналогичная группа соединителей, совместимая с розетками РС7АЭ по посадочным и резьбовым параметрам.

Комплектация и сведения о поставке

Товар поставляется в заводской упаковке. Дополнительные сведения о комплектации, стране производства, гарантии и сертификатах в предоставленных данных не указаны. Приёмка «5» и год 2023 отражены в характеристиках позиции.
