Назначение разъёма РС7АЭ

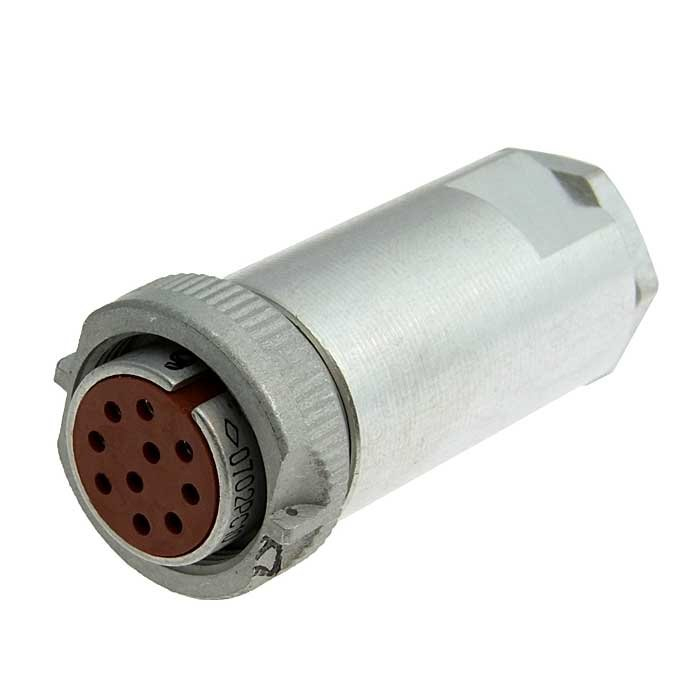

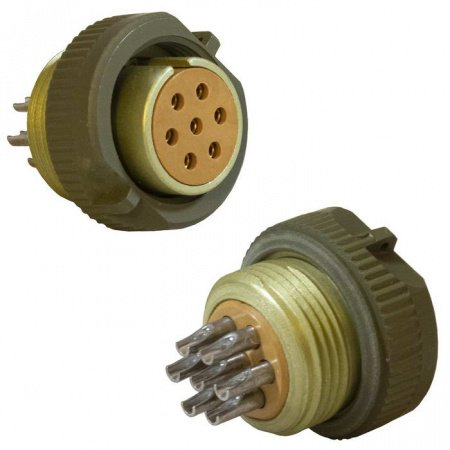

РС7АЭ «р с/к» производства «Копир» — цилиндрический низкочастотный разъём общего назначения с резьбовым соединением, рассчитанный на 7 контактов. Изделие предназначено для подключения кабельных линий к приборам и блокам радиоэлектронной аппаратуры. Благодаря кожуху и резьбовой фиксации разъём допускает эксплуатацию в условиях воздействия внешней среды.

Обозначение «р с/к» расшифровывается следующим образом: «р» — розетка (кабельная или приборная, в данном случае розетка с кабельным соединением); «с/к» — с кожухом, то есть корпус имеет дополнительный металлический кожух для механической защиты и экранирования, а также для упрощения монтажа в панелях или кабельных сборках.

Конструкция и особенности

Разъём РС7АЭ выполнен в цилиндрическом корпусе с резьбовой парой «гайка–штуцер» и оснащён одним направляющим шпоном для поляризованного соединения, что исключает неправильную стыковку. Изделие рассчитано на цепи постоянного, импульсного и переменного тока частотой до 3 МГц.

Индекс «АЭ» указывает на наличие дополнительных требований к токопроводимости по стыкам сопрягаемых деталей корпуса. Это обеспечивает надёжный электрический контакт не только токоведущих штырей и гнёзд, но и металлических элементов корпуса, что важно для защиты от помех и внешних полей.

Основные технические характеристики

• Количество контактов: 7 (вилка и розетка под один и тот же типоразмер).
• Максимальное рабочее напряжение: до 200 В.
• Ток на один контакт: до 4 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции в нормальных условиях: не менее 1000 МОм.
• Диапазон рабочих температур окружающей среды: примерно от –60 до +85 °C.
• Минимальная наработка: не менее 1000 часов.
• Срок сохраняемости при хранении: порядка 15 лет.

Применение и условия эксплуатации

Разъём имеет всеклиматическое исполнение, что позволяет применять его в разных климатических зонах и на открытом воздухе. Изделие востребовано в радиоэлектронных системах, предназначенных для длительного хранения и резерва, благодаря продолжительному сроку сохраняемости.

Типовые области применения — подключение кабельных линий к приборам, блокам и сборкам радиоэлектронной аппаратуры, где требуется поляризованное соединение, механическая защита и экранирование корпуса. Приемка «5» и год выпуска 2005 указаны в характеристиках товара. Поставка осуществляется в заводской упаковке.
