Назначение и область применения

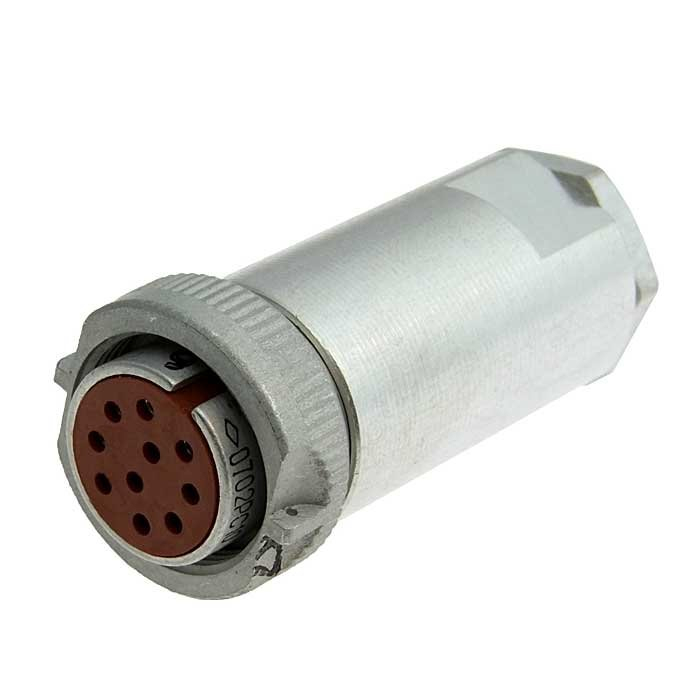

РС7А‑Э — цилиндрический низкочастотный соединитель типа «розетка с кожухом» из серии РС‑Э/РС‑АЭ, предназначенный для внутреннего монтажа и кабельных соединений. Изделие применяется в радиоэлектронной аппаратуре, контрольно‑измерительных и электротехнических устройствах, а также в бортовых системах.

Розетка рассчитана на работу в электрических цепях постоянного, импульсного и переменного тока частотой до 3 МГц при низком напряжении. Такие соединители востребованы там, где важны надёжный контакт, компактность и устойчивость к внешним воздействиям: вибрации, температурным перепадам и запылённости.

Конструкция и особенности

Розетка выполнена в виде субминиатюрного цилиндрического соединителя с металлическим кожухом, который обеспечивает механическую защиту выводов и корпуса. Сочленение с вилкой осуществляется резьбовым соединением, что даёт прочную фиксацию и предотвращает самопроизвольное разъединение.

Корпусные детали имеют токопроводящее покрытие — на это указывает обозначение «Э» в маркировке, что обеспечивает дополнительную токопроводимость по стыкам сопрягаемых элементов. Контакты покрыты золотом (символ «А» в маркировке РС7А‑Э), что улучшает коррозионную стойкость и надёжность электрического контакта.

Основные электрические параметры

Для типовых исполнений серии РС‑АЭ, включая РС7А‑Э, характерны следующие параметры:

• максимальное рабочее напряжение — до около 200 В;
• максимальный ток на один контакт — порядка 4 А;
• сопротивление контактов — не более 5 мОм.

Рабочий диапазон температур обычно составляет ориентировочно от минус 60 до плюс 85–100 °С, что позволяет использовать соединители в жёстких климатических условиях. Гарантированная наработка — не менее 1000 часов, срок сохраняемости изделий до хранения — порядка 15 лет.

Конструктивные исполнения

РС7А‑Э изготавливается как кабельная розетка с кожухом, рассчитанная на резьбовое сочленение с соответствующей вилкой серии РС‑ГА‑Э/РС‑А‑Э. Возможны как герметичные, так и негерметичные варианты, а также исполнения с разным количеством контактов в серии РС‑А‑Э в целом — от нескольких до 50 контактов. При этом цифра «7» в обозначении указывает на семь контактов в конкретном соединителе.

Условия эксплуатации

Благодаря металлическому кожуху и резьбовому сочленению розетка устойчива к вибрационным нагрузкам и перепадам температур, что подтверждает возможность её применения в бортовых системах и аппаратуре, работающей в сложных условиях. Токопроводящее покрытие корпусных деталей и золочение контактов дополнительно повышают надёжность соединения при длительной эксплуатации.
