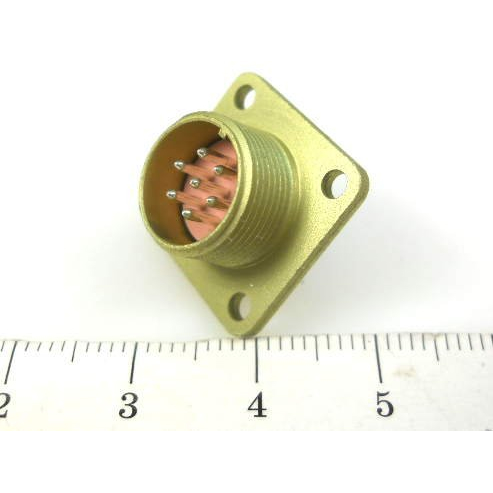

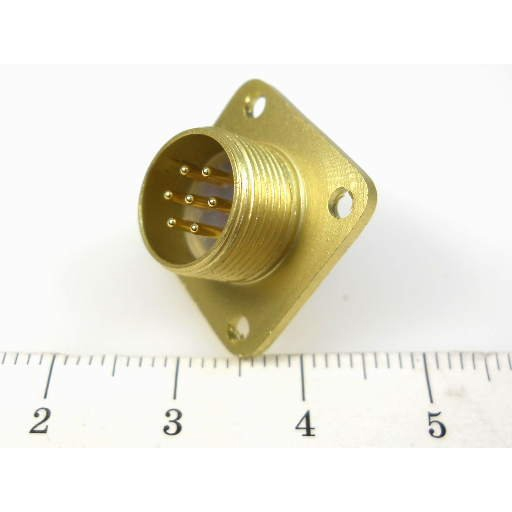

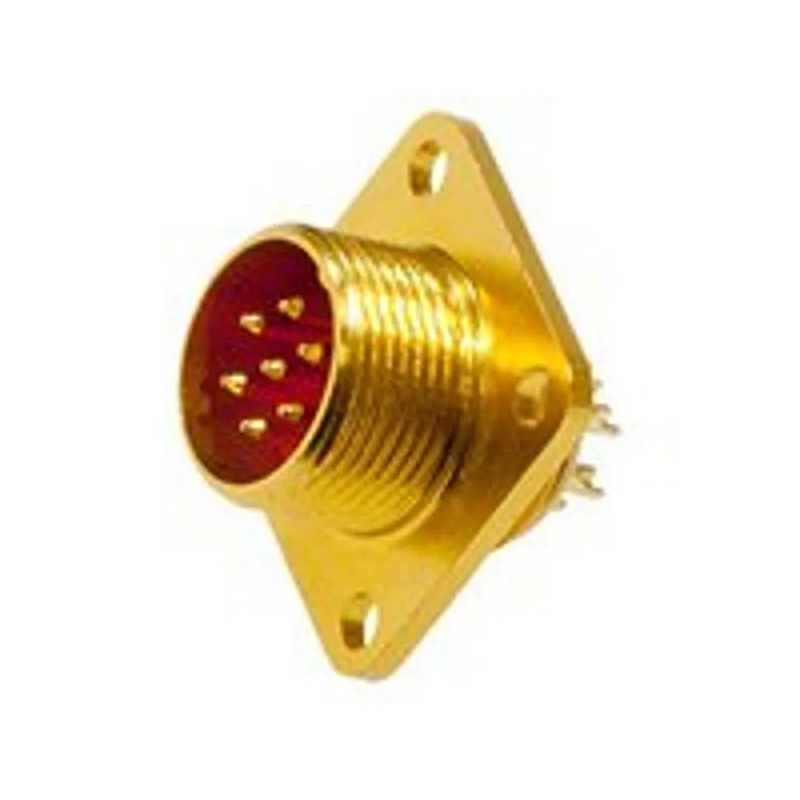

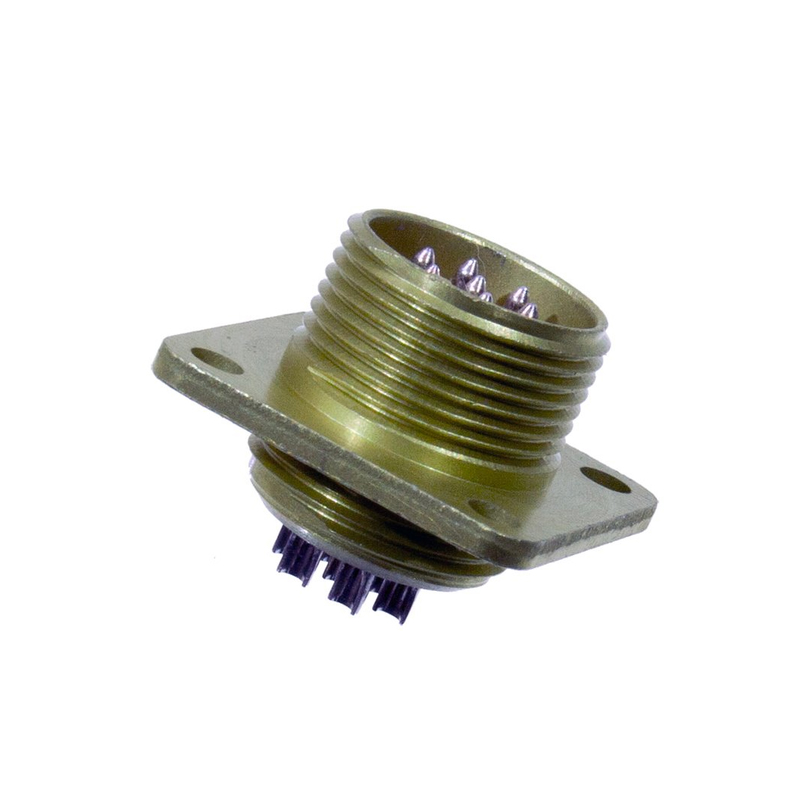

РС-7ТВ вилки без кожуха «5» — это низкочастотные цилиндрические субминиатюрные соединители советского/российского производства, предназначенные для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Основные характеристики

Это блочная приборная вилка (тип ТВ — всеклиматическое, тропикоустойчивое исполнение) с 7 штыревыми контактами диаметром 1 мм из латуни с серебряным покрытием (Ag). Максимальное рабочее напряжение — 200 В, ток на разъем — до 22 А, сопротивление контактов — не более 5 мОм.

Конструкция и монтаж

Корпус из алюминиевого сплава с анодированием (светло-серый цвет), без кожуха и уплотнительной втулки, негерметичный, с одношпоночной поляризацией. Монтаж: пайка на панель (механический), расстояние между отверстиями 13,2 мм, диаметр отверстий 2,2 мм; габариты 18×18×15,8 мм.

Условия эксплуатации

Диапазон температур от -60 до +85°C, влажность до 98% при +35°C, давление до 1,33×10⁻⁴ Па. Выдерживает вибрацию 1–5000 Гц (15 g), удары до 500 g, акустические шумы 150 дБ; ресурс — 250 сочленений-расчленений, наработка 1000 ч.
