РС-7ТВ — это электрический низкочастотный цилиндрический соединитель в виде розетки с кожухом и резьбовым соединением типа "5". Он предназначен для надежного подключения в цепях постоянного, переменного тока (до 3 МГц) и импульсных сигналов.

Основные характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 200 В и ток на контакт до 3,1–4 А при равномерной нагрузке. Сопротивление контактов не превышает 5 мОм, а температура эксплуатации — от -60 до +85 °C в всеклиматическом тропикоустойчивом исполнении.

Конструкция

Розетка имеет 7 контактов диаметром 1 мм (гнезда, круглые, не извлекаемые), корпус из алюминиевого сплава с анодированием (светло-зеленый цвет), материал изолятора — карболит (коричневый). Монтаж осуществляется пайкой на кабель с прямым патрубком, поляризация одношпоночная, габариты около 16×38 мм.

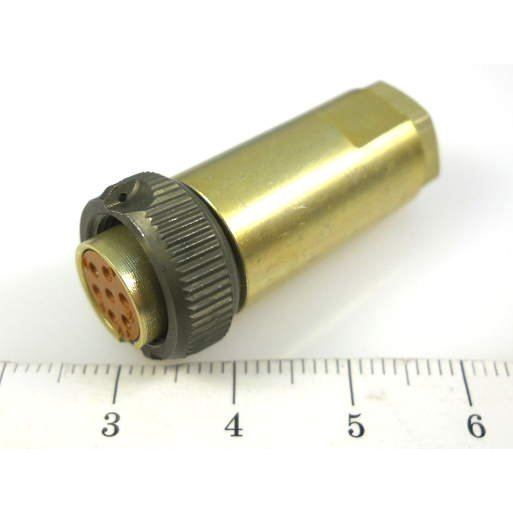

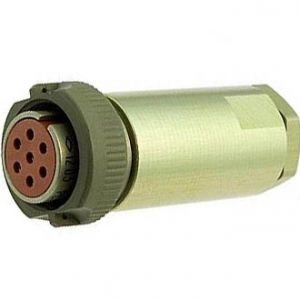

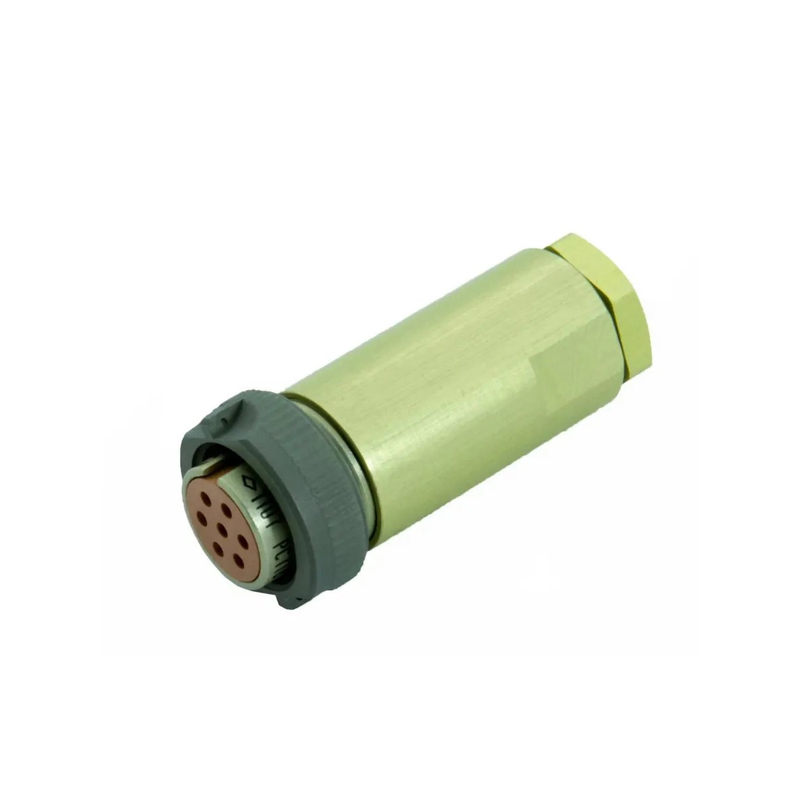

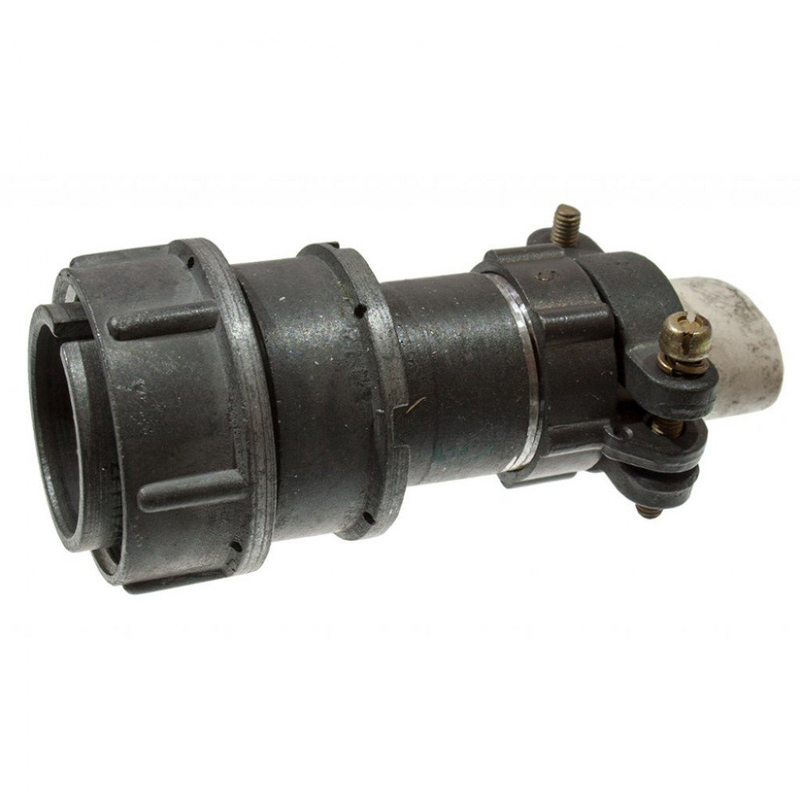

На изображении показан типичный вид розетки РС-7ТВ с маркировкой и техническими данными.

Условия применения

Соединитель выдерживает вибрацию (1–5000 Гц, 15 g), удары (до 500 g), акустические шумы (150 дБ), влажность 98% при +35 °C и давление до 1,33×10⁻⁴ Па. Ресурс — 250 сочленений-расчленений, наработка на отказ — не менее 1000 часов.
