РС50ТВ Вил/Каб

Коротко: РС50ТВ — это цилиндрический низкочастотный приборный/кабельный соединитель серии РС с 50 контактами, рассчитанный на работу в цепях постоянного, переменного (до ~3 МГц) и импульсного тока при максимальном рабочем напряжении около 200 В.

Основные характеристики

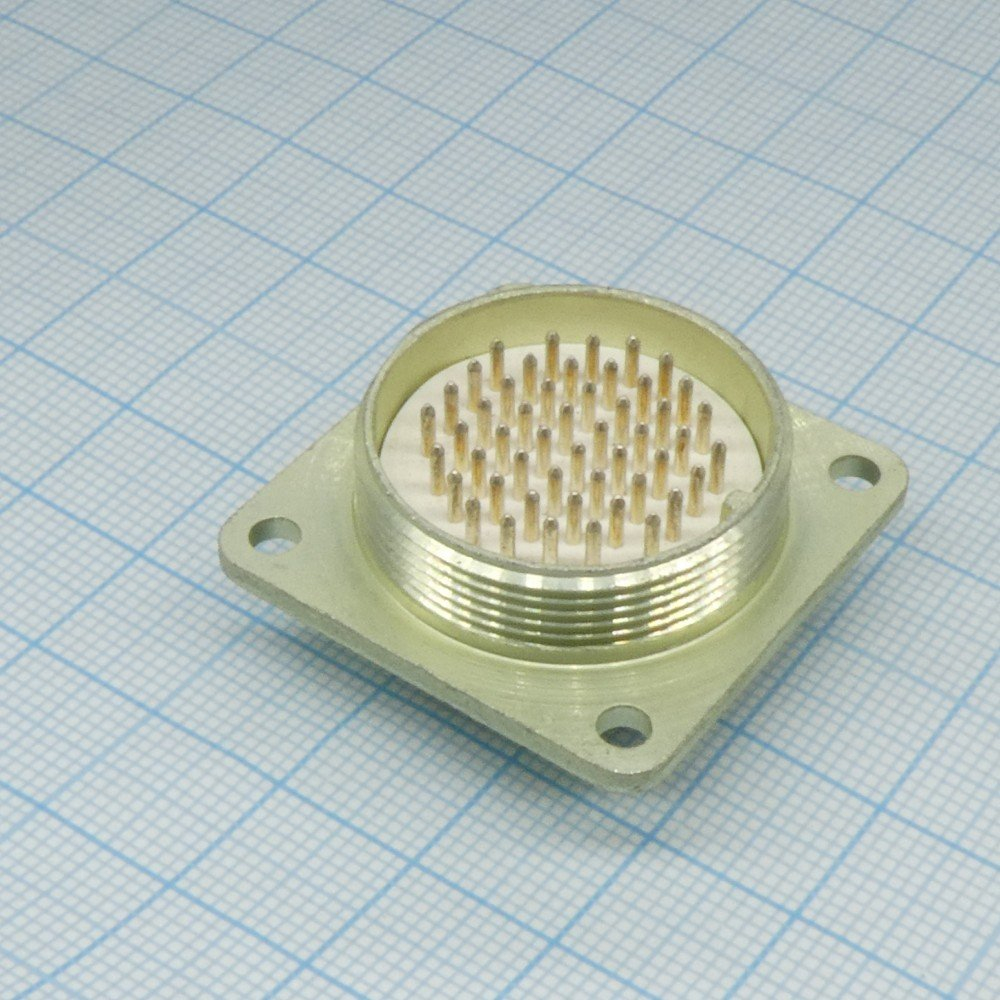

• Тип и назначение: цилиндрический малочастотный соединитель (вилка/розетка) для приборных и кабельных соединений; встречается как вилка с кожухом (блочная) и без кожуха.

• Число контактов и контакты: 50 контактов, контакты — штыревого типа (незадаваемые/несъёмные в обычных исполнениях).

• Электрические параметры: максимальное рабочее напряжение — 200 В (амплитудное), типовой ток на контакт — до ~4 А; сопротивление контактов не более ~5 мОм; сопротивление изоляции в нормальных климатических условиях — не менее ~1000 МОм.

• Механика и ресурс: резьбовое сочленение (для типового исполнения РС50ТВ), количество сочленений/расчленений порядка 250 циклов; минимальная наработка — ~1000 часов (в разных источниках указывают от 1000 до 1500 ч в зависимости от партии/исполнения).

• Материалы и покрытия: корпуса обычно алюминиевые (в блочных вариантах), покрытия контактов — серебро или золочение в зависимости от исполнения.

• Климат и температурный диапазон: всеклиматическое исполнение ТВ; рабочая температура примерно от −60 до +85…+100 °C в зависимости от версии.

• Герметичность и монтаж: встречаются негерметичные и герметичные варианты; изделия обычно предназначены для внутреннего монтажа, есть блочные исполнения для установки в панели.

Габариты и конструкция (примерные)

• Условный размер корпуса 27 (серия РС50), габаритные размеры блочной вилки — порядка нескольких десятков мм (например 33×33×48 мм для одного исполнения). Масса — десятки граммов (порядка 30–60 г) в зависимости от исполнения.

Особенности при выборе и эксплуатации

• Учитывайте тип покрытия контактов (золото — для лучшей коррозионной стойкости и малых контактных сопротивлений в низком уровне сигналов; серебро — чаще для силовых/среднечастотных применений).

• Проверьте требуемое количество циклов сочленений и климатическое исполнение под вашу задачу (тропики, низкие температуры и т. п.).

• При замене обращайте внимание на поляризацию корпуса (одношпоночная) и тип сочленения (резьбовое/врубное) для совместимости вилки и розетки.

Пример использования

• Подключение приборной аппаратуры и кабельных жгутов в измерительных панелях, стойках и корпусах оборудования, где требуется многоконтактное компактное соединение для сигналов и небольших токов до нескольких ампер.

Если нужно, могу:

• Привести точные электрические параметры и таблицу контактов для конкретного заводского исполнения или ТУ (укажите производителя или артикул).

• Подобрать розетку/вилку-совместимую пару и показать фото/габариты для монтажа в панель.

Источники: производственные каталоги и карточки изделий РС50ТВ (описания и технические данные).
