Назначение

РС50ТВ ВИЛКИ — это вилка цилиндрического низкочастотного соединителя субминиатюрного типа. Изделие предназначено для внутреннего (объёмного) монтажа в электрических цепях радиоэлектронной аппаратуры. Вилка применяется для коммутации постоянного и переменного тока частотой до 3 МГц, а также импульсных сигналов при максимальном напряжении 200 В.

Артикул изделия — 40825. Товар относится к категории РС50. Климатическое исполнение — ТВ (всеклиматическое, тропикоустойчивое), что подтверждает возможность эксплуатации в тяжёлых условиях, включая повышенную влажность и тропический климат.

Подтверждённые технические особенности

Электрические параметры

• Количество контактов: 50 штук.
• Диаметр контактов: 1 мм, контакты штыревые, с серебряным покрытием.
• Рабочий ток: до 1,5 А.
• Сопротивление контактов: не более 5 мОм.
• Максимальное напряжение: 200 В.
• Рабочая частота: до 3 МГц для переменного тока.

Механические и климатические характеристики

• Метод сочленения: резьбовой, без кожуха (блочная версия).
• Устойчивость к вибрации: до 5000 Гц при ускорении 147 метров на секунду в квадрате.
• Устойчивость к ударам: до 5000 метров на секунду в квадрате.
• Диапазон рабочих температур: от минус 60 до плюс 85 градусов Цельсия.
• Влажность: 98 процентов при плюс 35 градусах Цельсия.
• Ресурс: 500 циклов сочленения.
• Наработка: не менее 1500 часов.

Устройство и конструктивные материалы

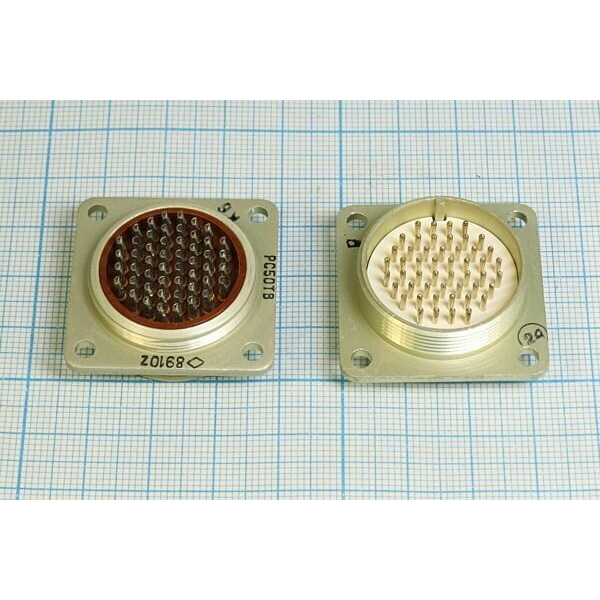

Корпус вилки изготовлен из алюминия. Изолятор выполнен из карболита или фторопласта. Цвет корпуса обычно светло-зелёный. На фотографии представлен типичный вид РС50ТВ — круглый разъём с 50 штыревыми контактами и маркировкой.

Штыревая часть обеспечивает надёжное электрическое соединение с ответной розеткой. Резьбовой метод сочленения без кожуха соответствует блочному исполнению, что упрощает монтаж внутри корпусов приборов и стоек.

Область применения

Разъём РС50ТВ применяется в радиоэлектронной аппаратуре специального и общего назначения. Он востребован в устройствах, эксплуатируемых в жёстких условиях: при интенсивной вибрации, ударных нагрузках, широком диапазоне температур и высокой влажности. Изделие подходит для цепей с постоянным, переменным и импульсным током в пределах указанных электрических параметров.

Год выпуска, указанный в характеристиках, — 77–89. Это соответствует периоду активного производства данной серии соединителей. Конкретные сведения о стране производства, комплектации, сертификатах и гарантии в предоставленных данных отсутствуют и не приводятся.
