Назначение

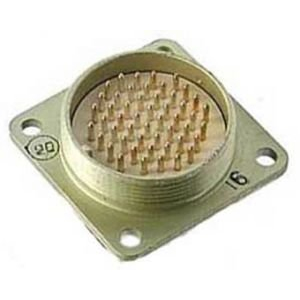

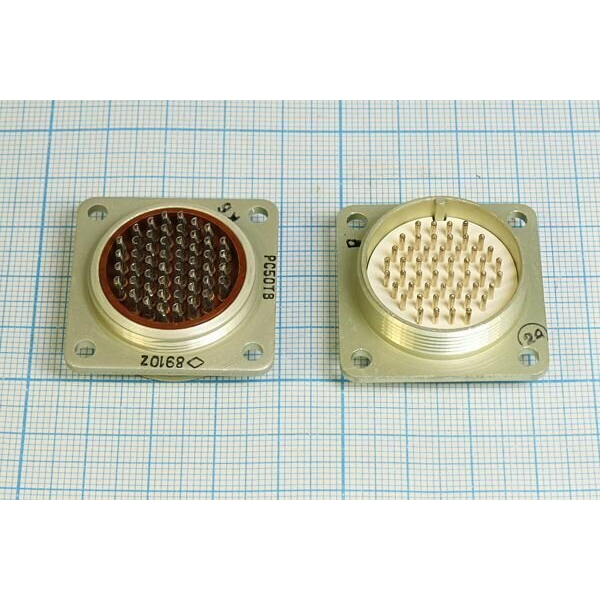

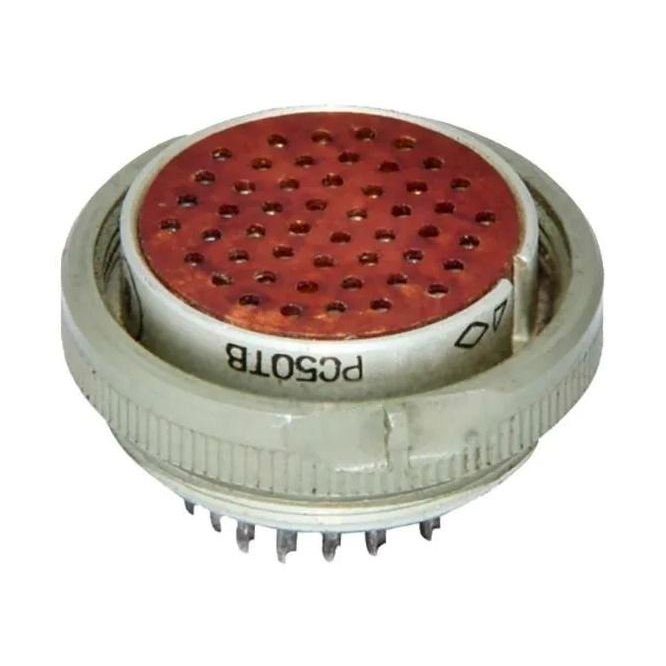

РС50ТВ ВИЛКИ «5» — низкочастотный цилиндрический субминиатюрный разъём-вилка приборного типа. Изделие предназначено для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока с максимальным напряжением до 200 В. Разъём применяется в составе приборных систем и блоков, где требуется компактное многоконтактное сочленение с высокой плотностью монтажа.

Категория поставки — РС50, артикул 40824. Приёмка «5», год выпуска 86-87. Исполнение всеклиматическое тропикоустойчивое, что позволяет эксплуатировать изделие в жёстких условиях окружающей среды без потери рабочих параметров.

Подтверждённые технические особенности

• Количество контактов — 50, покрытие контактов серебряное.
• Условный размер корпуса — 27 мм.
• Тип сочленения — резьбовое.
• Максимальная токовая нагрузка — до 15 А на контакт.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия.
• Максимальное рабочее напряжение — 200 В.
• Рабочий диапазон частот переменного тока — до 3 МГц.

Надёжность и стойкость к внешним воздействиям

Разъём выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 147 метров на секунду в квадрате, что соответствует 15 g. Механические удары — до 5000 метров на секунду в квадрате. Повышенная влажность 98 процентов при температуре плюс 35 градусов Цельсия не нарушает работу изделия.

Минимальная наработка составляет 1000 часов. Ресурс по сочленениям-расчленениям — 250 циклов. Срок сохраняемости — от 15 до 25 лет. Совокупность этих параметров подтверждает пригодность разъёма для длительной эксплуатации в составе ответственного оборудования.

Применение и монтаж

РС50ТВ ВИЛКИ «5» предназначен для внутреннего монтажа — объёмного или печатного — в приборных системах. Конструкция допускает установку без кожуха либо с прямым металлическим или пластмассовым кожухом. Резьбовое сочленение обеспечивает механическую фиксацию и стабильный электрический контакт при воздействии вибрации и ударов.

Область применения охватывает приборные системы, работающие в цепях постоянного, переменного и импульсного тока с напряжением до 200 В. Всеклиматическое тропикоустойчивое исполнение (ТВ) делает изделие пригодным для работы в условиях повышенной влажности и широкого диапазона температур от минус 60 до плюс 85 градусов Цельсия.

При монтаже следует учитывать условный размер корпуса 27 мм и резьбовой тип соединения, что определяет посадочные размеры и способ крепления вилки в составе ответной части соединителя.
