РС50ТВ ВИЛКИ 90-92г «5»
Технические характеристики
РС50ТВ вилка
РС50ТВ — это цилиндрический низкочастотный разъём-вилка из серии РС, предназначенный для надёжного соединения электрических цепей в радиоэлектронной аппаратуре.
Основные характеристики
Разъём имеет 50 контактов штыревого типа с серебряным покрытием (диаметр контактов 1 мм) и резьбовое сочленение. Условный размер корпуса — 27 мм, без кожуха (блочный тип), материал корпуса — алюминий, вставка — карболит или фторопласт. Работает при номинальном напряжении до 200 В и токе 1,5 А, в диапазоне частот до 3 МГц (постоянный, переменный или импульсный ток).

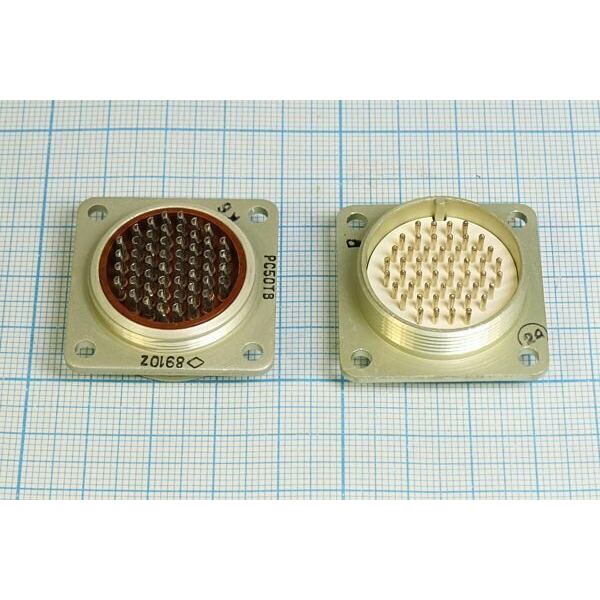

На изображении показан типичный экземпляр РС50ТВ — компактный приборный разъём светло-зелёного цвета с габаритными размерами около 33×33×15 мм.
Условия эксплуатации
Исполнение ТВ — всеклиматическое и тропикоустойчивое: температура от -60 до +85°C, влажность до 98% при +35°C, давление до 1,33×10⁻⁴ Па. Выдерживает линейные нагрузки 147 м/с², акустические шумы 150 дБ, удары до 5000 м/с², ресурс — 500 циклов сочленения, наработка минимум 1500 часов.
Применение
Предназначен для внутреннего (объёмного) монтажа в аппаратуре специального и общего назначения, включая железнодорожное и промышленное оборудование. Сопротивление контактов — не более 5 мОм, изоляции — не менее 1000 МОм.
Описание
Разъём РС50ТВ ВИЛКИ «5» (артикул 40823) — это цилиндрический низкочастотный разъём-вилка из серии РС, предназначенный для надёжного соединения электрических цепей в радиоэлектронной аппаратуре. Изделие относится к категории РС50 и выпускается в исполнении ТВ — всеклиматическом и тропикоустойчивом, что определяет широкую область его применения. Приёмка изделия — «5», что подтверждает соответствие установленным требованиям для аппаратуры ответственного назначения. Годы выпуска — 90–92.
Назначение и конструктивные особенности
Разъём предназначен для внутреннего (объёмного) монтажа в радиоэлектронной аппаратуре специального и общего назначения. Конструктивно изделие представляет собой блочный разъём без кожуха с резьбовым сочленением, что обеспечивает механическую фиксацию и надёжный электрический контакт при воздействии вибраций и ударных нагрузок.
- Количество контактов — 50, штыревого типа, с серебряным покрытием.
- Диаметр контактов — 1 мм.
- Условный размер корпуса — 27 мм.
- Материал корпуса — алюминий.
- Материал вставки — карболит или фторопласт.
- Тип сочленения — резьбовое, блочный тип без кожуха.
- Габаритные размеры типового экземпляра — около 33 на 33 на 15 мм.
- Цвет корпуса типового экземпляра — светло-зелёный.
Технические характеристики
Электрические параметры разъёма обеспечивают работу в цепях постоянного, переменного и импульсного тока. Номинальное напряжение составляет до 200 В, номинальный ток — 1,5 А. Рабочий диапазон частот — до 3 МГц. Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 1000 МОм.
Условия эксплуатации соответствуют всеклиматическому и тропикоустойчивому исполнению. Температурный диапазон — от минус 60 до плюс 85 градусов Цельсия. Влажность — до 98 процентов при температуре плюс 35 градусов Цельсия. Пониженное атмосферное давление — до 1,33 умноженное на 10 в степени минус 4 Паскаля.
Механическая стойкость и ресурс
Разъём выдерживает линейные нагрузки 147 метров на секунду в квадрате, акустические шумы уровнем 150 децибел и удары до 5000 метров на секунду в квадрате. Ресурс составляет 500 циклов
