Назначение и область применения

РС50ТВ вилка — это советский низкочастотный цилиндрический соединитель субминиатюрного типа, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Изделие рассчитано на работу в цепях постоянного и переменного тока частотой до примерно 3 МГц, а также в импульсных режимах. Применяется в военной, промышленной и измерительной аппаратуре, где требуется надёжное низкочастотное соединение при ограниченном месте под разъём.

Конструкция и габариты

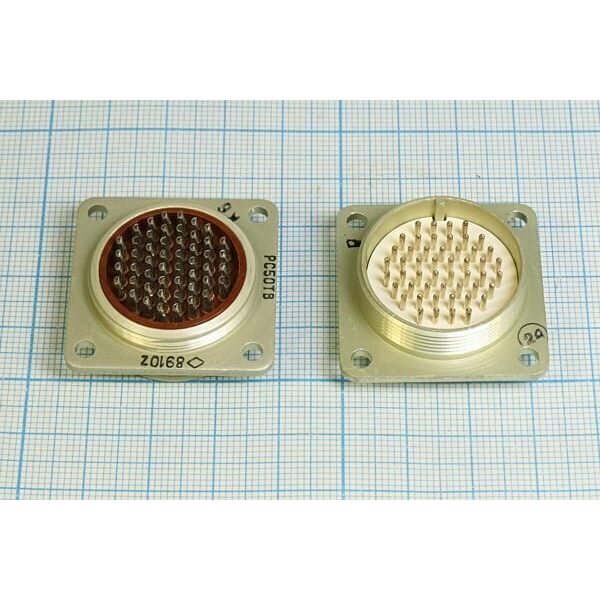

Разъём выполнен в цилиндрическом корпусе с резьбовым сочленением с розеткой, что обеспечивает надёжную фиксацию и устойчивость к вибрации. Условный размер корпуса составляет около 27 мм. Количество контактов — 50, что позволяет передавать большое количество сигналов и питающих цепей в одном фланце.

Встречаются варианты приборных вилок как с кожухом, так и без него — для монтажа в панель или корпус. Исполнение «ТВ» означает всеклиматическое и тропикоустойчивое исполнение, то есть разъём рассчитан на работу в широком диапазоне температур и при повышенной влажности.

Технические характеристики

Максимальное рабочее напряжение обычно составляет до 200 В (амплитудное значение). Сопротивление контактов — не более нескольких милливольт. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм. Количество циклов сочленения–расчленения — порядка 250 раз. Минимальная наработка — не менее 1000 часов. Разъём устойчив к вибрации и одиночным ударам заданной интенсивности.

Основные параметры

• Тип: низкочастотный цилиндрический соединитель субминиатюрного типа
• Исполнение: «ТВ» — всеклиматическое и тропикоустойчивое
• Количество контактов: 50
• Условный размер корпуса: около 27 мм
• Рабочая частота: до примерно 3 МГц
• Максимальное рабочее напряжение: до 200 В (амплитудное значение)
• Сопротивление изоляции: не менее 1000 МОм
• Число циклов сочленения–расчленения: порядка 250 раз
• Минимальная наработка: не менее 1000 часов

Климатические и эксплуатационные условия

Разъём работает в диапазоне температур примерно от минус 60 до плюс 85 градусов Цельсия. Сохранность при хранении — до нескольких десятков лет в зависимости от конкретного исполнения. Конструкция и покрытия контактов (обычно серебро в базовом варианте) обеспечивают надёжный контакт и устойчивость к коррозии в сложных климатических условиях.

Маркировка и учётные данные

Артикул изделия — 40822. Категория — РС50. Приемка — «5». Год выпуска — 93. Производитель в предоставленных данных не указан.

Применение

РС50ТВ вилка применяется для внутреннего монтажа в радиоэлектронной аппаратуре, где необходимо компактное многоконтактное низкочастотное соединение. Благодаря всеклиматическому исполнению и стойкости к вибрации разъём востребован в военной, промышленной и измерительной технике. Резьбовое сочленение с розеткой обеспечивает надёжную фиксацию соединения при эксплуатации в условиях механических нагрузок.
