Назначение изделия

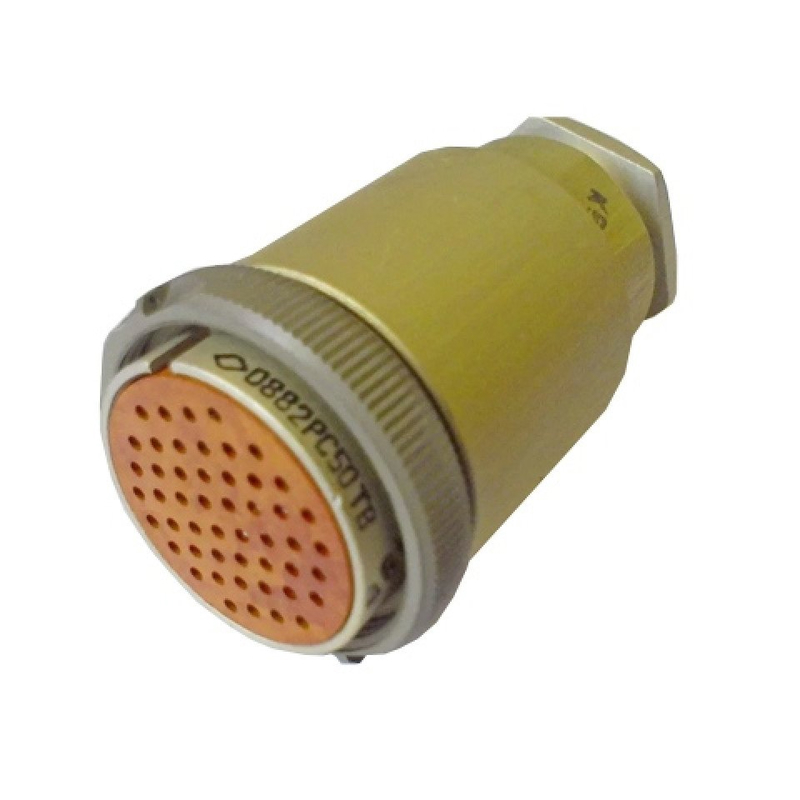

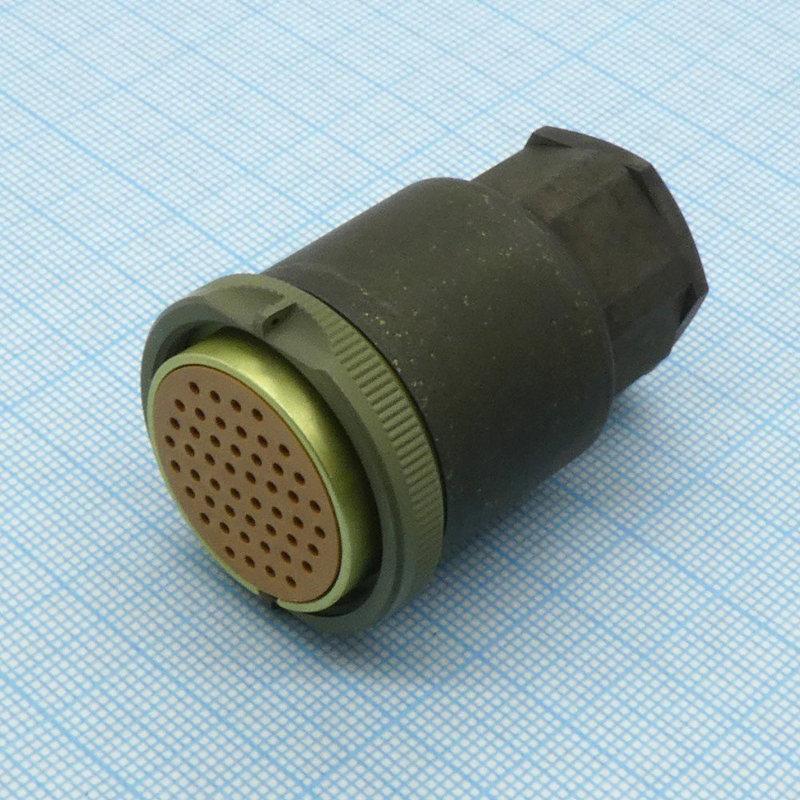

РС50ТВ р с/к Копир «5» (артикул 20735) — это кабельная розетка цилиндрического низкочастотного соединителя серии РС советского и российского производства, выпускавшаяся заводом «Копир». Изделие предназначено для надежного соединения в электрических цепях постоянного, переменного тока частотой до 3 мегагерц и импульсного тока. Конструкция рассчитана на эксплуатацию в условиях повышенных вибраций и температур, что делает розетку применимой в ответственных узлах промышленного оборудования, авиационной и военной техники.

Маркировка «р с/к» указывает на исполнение розетки с кожухом, а индекс «5» обозначает вид приемки — военное представительство (ВП) и представительство заказчика (ПЗ) в соответствии с действующими стандартами. Такое исполнение подтверждает, что изделие прошло приемку по повышенным требованиям качества и пригодно для использования в системах, где отказ недопустим.

Технические характеристики и конструкция

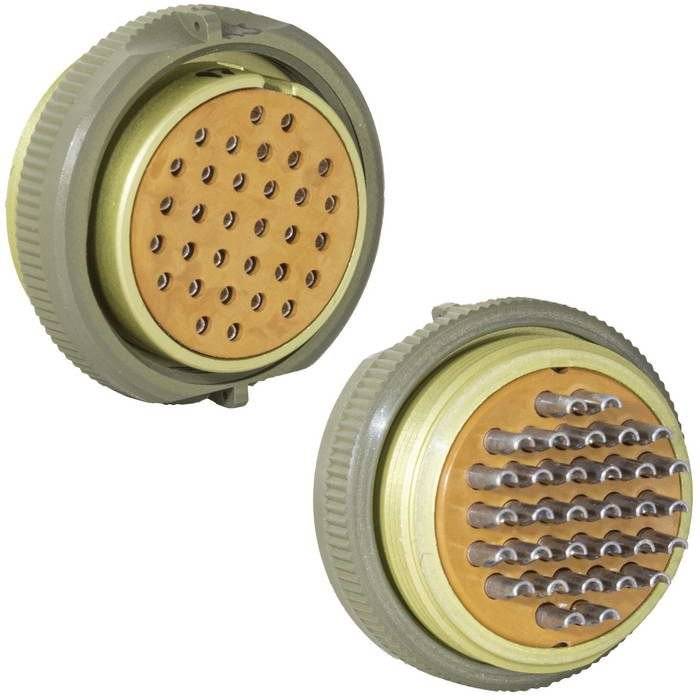

Соединитель оснащён 50 контактами круглой формы диаметром 1 миллиметр, изготовленными из латуни с серебряным покрытием. Такое исполнение обеспечивает низкое переходное сопротивление — не более 5 миллиом. Корпус выполнен из алюминиевого сплава с анодированным светло-серым покрытием. Диаметр корпуса составляет 31,5 миллиметра, высота — 48 миллиметров. Сочленение с ответной частью резьбовое, поляризация одношпоночная, что исключает неправильную стыковку.

• Рабочий ток на разъём: до 75 ампер.
• Рабочее напряжение: до 200 вольт.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия (всеклиматическое исполнение).
• Ресурс: 250 сочленений-расчленений, наработка 1000 часов.
• Изолятор: карболит коричневого цвета.
• Монтаж: пайка, без уплотнительной втулки.

Устойчивость к механическим и климатическим воздействиям подтверждается заявленными параметрами: вибрация в диапазоне от 1 до 5000 герц с ускорением 15 g, удары с ускорением до 500 g, влажность 98 процентов при температуре плюс 35 градусов Цельсия. Совокупность этих свойств позволяет использовать розетку в жёстких условиях эксплуатации без потери электрической целостности соединения.

Применение и эксплуатационные особенности

Благодаря всеклиматическому исполнению и высокой стойкости к вибрации и ударам РС50ТВ р с/к Копир «5» применяется в промышленном оборудовании, авиации и военной технике. Розетка устанавливается на кабельные линии и обеспечивает надёжное соединение при частых механических нагрузках.

Производство изделия велось в СССР в период с 1976 по 1991 год. Изделие соответствует техническим условиям АВ0.364.047 ТУ. Фактическая маркировка на корпусе — РС50ТВ. Аналогами данной серии выступают соединители УЗНЦ, KP30 и PC.

Согласно данным каталога, товар поставляется в заводской упаковке. Год выпуска указан как 2002, приёмка — «5». Перед монтажом следует учитывать, что пайка выполняется без уплотнительной втулки, а ответная часть должна иметь соответствующую резьбовую пару и одношпоночную поляризацию для корректного сочленения.
