Назначение и область применения

РС50ТВ представляет собой цилиндрический низкочастотный соединитель в виде розетки, предназначенный для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Основное назначение изделия — соединение и разъединение электрических цепей в радиоэлектронной аппаратуре общего и специального назначения, включая внутренний монтаж. Розетка применяется там, где требуется компактное многоконтактное соединение с высокой плотностью размещения контактов и надёжной фиксацией при эксплуатации в жёстких условиях.

Основные технические характеристики

Максимальное рабочее напряжение соединителя составляет 200 В. Ток на один контакт — до 4 А, суммарный ток на все контакты — до 75 А. Сопротивление изоляции — не менее 1000 МОм, сопротивление контактов — не более 5 мОм. Такие параметры обеспечивают стабильную передачу сигнала и питающих напряжений при минимальных потерях.

Электрические параметры

• Максимальное рабочее напряжение: 200 В
• Ток на контакт: до 4 А
• Суммарный ток: до 75 А
• Сопротивление изоляции: не менее 1000 МОм
• Сопротивление контактов: не более 5 мОм
• Рабочий диапазон частот: постоянный, переменный до 3 МГц, импульсный ток

Конструкция и комплектация

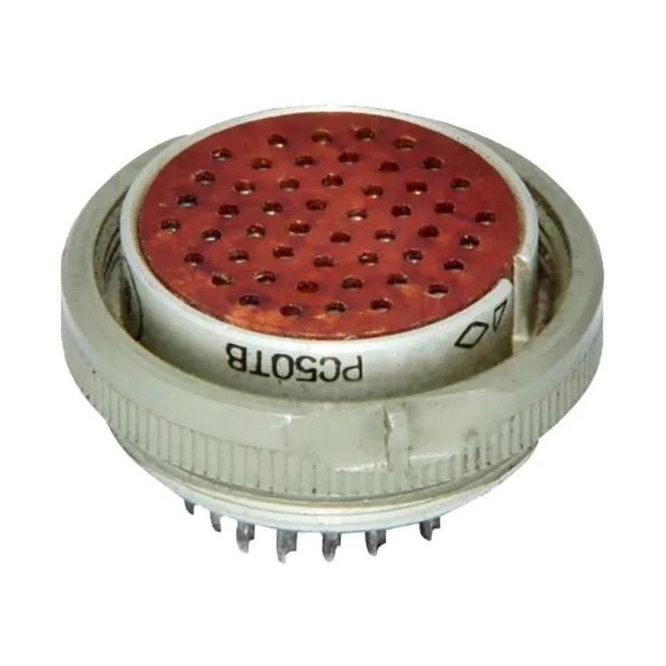

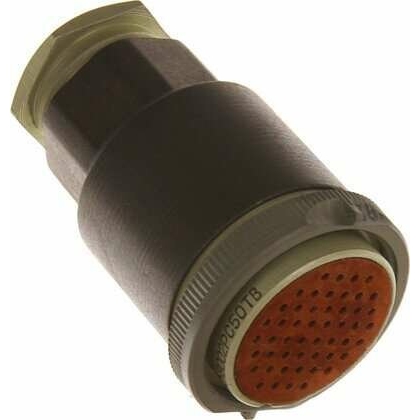

Розетка оснащена 50 контактами диаметром 1 мм с серебряным покрытием, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Применена одношпоночная поляризация, исключающая неправильное сочленение, и резьбовое сочленение, гарантирующее надёжную фиксацию ответной части. Корпус изготовлен из алюминиевого сплава, изолятор — из карболита. Доступны варианты исполнения с кожухом и без него, что позволяет подбирать изделие под конкретные условия монтажа.

Условия эксплуатации и надёжность

Рабочий диапазон температур составляет от минус 60 до плюс 85 градусов Цельсия, в отдельных случаях допускается эксплуатация до плюс 100 градусов Цельсия. Изделие выполнено во всеклиматическом тропикоустойчивом исполнении. Ресурс составляет 250 сочленений-расчленений, наработка — не менее 1000 часов. Соединитель устойчив к вибрациям в диапазоне от 1 до 5000 Гц с ускорением до 15g, к ударам с ускорением до 500g и к воздействию влажности до 98 процентов.

Подтверждённые особенности

• Приёмка: «5»
• Год выпуска: 80-85
• Артикул: 40827
• Категория: РС50
• Тип: цилиндрическая низкочастотная розетка

Применение

РС50ТВ применяется в составе радиоэлектронной аппаратуры для соединения и разъединения электрических цепей, в том числе при внутреннем монтаже блоков и устройств. Благодаря всеклиматическому исполнению, широкому температурному диапазону и стойкости к механическим воздействиям розетка подходит для использования в аппаратуре общего и специального назначения, эксплуатируемой в сложных условиях. Резьбовое сочленение и поляризация упрощают монтаж и исключают ошибки при подключении ответных частей.
