Назначение и общее описание

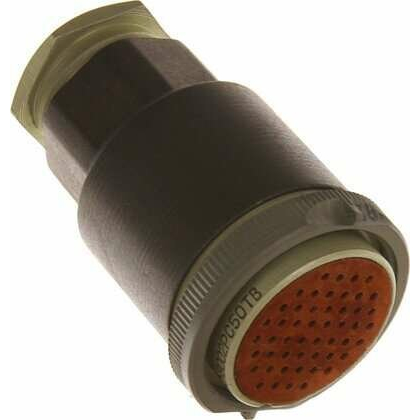

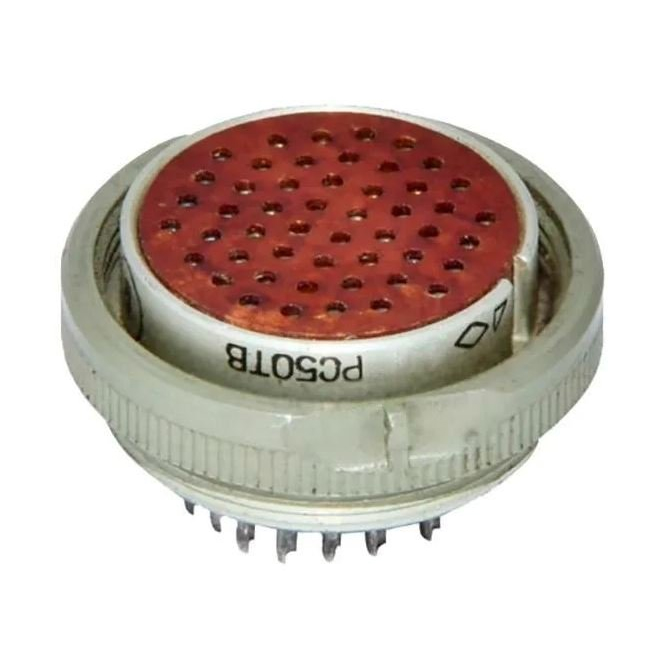

РС50ТВ представляет собой цилиндрический низкочастотный субминиатюрный соединитель в виде розетки, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие относится к категории РС50 и выпускается под артикулом 40826.

Розетка применяется для внутреннего монтажа, преимущественно кабельного типа. Соединение с ответной частью осуществляется посредством резьбового сочленения, что обеспечивает надёжную фиксацию и стабильный электрический контакт. В зависимости от модификации изделие может поставляться без кожуха или с ним.

Конструкция соединителя включает 50 контактов круглой формы диаметром 1 миллиметр. Предусмотрена поляризация одношпоночного типа, исключающая неправильное сочленение. Контактная группа имеет серебряное покрытие, что способствует снижению переходного сопротивления и повышению коррозионной стойкости.

Технические характеристики

Электрические параметры розетки рассчитаны на эксплуатацию в цепях с нормированными нагрузками. Ниже приведены основные значения, заявленные для данной модели.

• Максимальное рабочее напряжение — 200 В.
• Ток на один контакт — до 4 А, рабочий ток — 1,5 А.
• Суммарный ток на соединитель — до 75 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Количество контактов — 50, диаметр контакта — 1 миллиметр.

Указанные параметры определяют применимость розетки в составе субминиатюрных низкочастотных соединителей, где требуется передача сигналов и питающих напряжений при ограниченных габаритах и повышенных требованиях к плотности компоновки контактов.

Условия эксплуатации и надёжность

Соединитель рассчитан на работу в жёстких условиях, включая воздействие механических нагрузок и повышенной влажности. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 15 g, а также удары: многократные с ускорением до 500 g и однократные с ускорением 5000 метров на секунду в квадрате.

Влагостойкость позволяет эксплуатировать розетку при относительной влажности 98 процентов и температуре плюс 35 градусов Цельсия. Всеклиматическое исполнение расширяет географию применения изделия.

Ресурс и приёмочные данные

Назначенный ресурс составляет 250 циклов сочленения и расчленения. Наработка — не менее 1000 часов. Приёмка изделия — «5». Год выпуска — 90-92.

Применение

Розетка РС50ТВ востребована в субминиатюрных низкочастотных соединителях, применяемых в радиоэлектронной аппаратуре, приборах и устройствах, где необходимо компактное многоконтактное соединение с резьбовой фиксацией. Она подходит для внутреннего монтажа в составе кабельных сборок и блоков, работающих в цепях постоянного, переменного и импульсного тока в пределах указанных электрических и климатических ограничений.

Благодаря серебряному покрытию контактов и нормированному сопротивлению соединения розетка обеспечивает стабильность электрических параметров при многократных сочленениях. Одношпоночная поляризация упрощает сборку и снижает риск повреждения контактов при подключении.
