РС50ТВ: 50-контактный низкочастотный соединитель для внутреннего монтажа

РС50ТВ — цилиндрический низкочастотный электрический соединитель на 50 контактов, предназначенный для надёжного соединения и разъединения цепей постоянного, переменного и импульсного тока в радиоэлектронной, измерительной и специальной аппаратуре. Конструкция с резьбовым сочленением и одношпоночной поляризацией помогает исключить неправильную стыковку ответных частей.

Назначение РС50ТВ

Разъёмы серии РС50ТВ применяются во внутреннем монтаже оборудования, где необходимо компактно разместить большое число электрических цепей в одном разъёмном соединении. Исполнение с 50 контактами подходит для многожильных кабелей, межблочных соединений, шкафов автоматики, приборных панелей, стоек радиоэлектронной аппаратуры и контрольно-измерительных комплексов.

Соединитель рассчитан на работу в цепях:

• постоянного тока;

• переменного тока частотой до 3 МГц;

• импульсного тока;

• низковольтных сигнальных и силовых цепях в пределах установленных электрических параметров.

Основные технические характеристики

Приведённые параметры характерны для исполнения РС50ТВ; при разработке или ремонте оборудования следует сверять конкретную модификацию с её технической документацией и маркировкой.

Конструктивные особенности

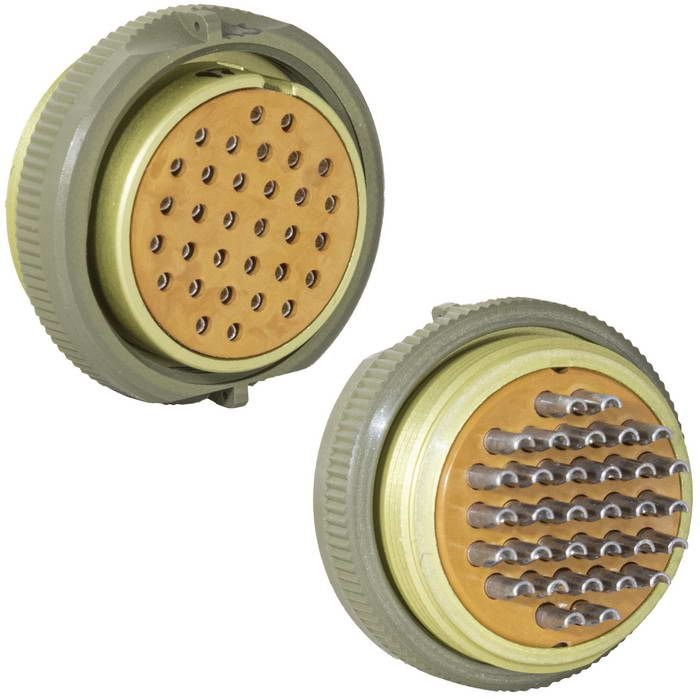

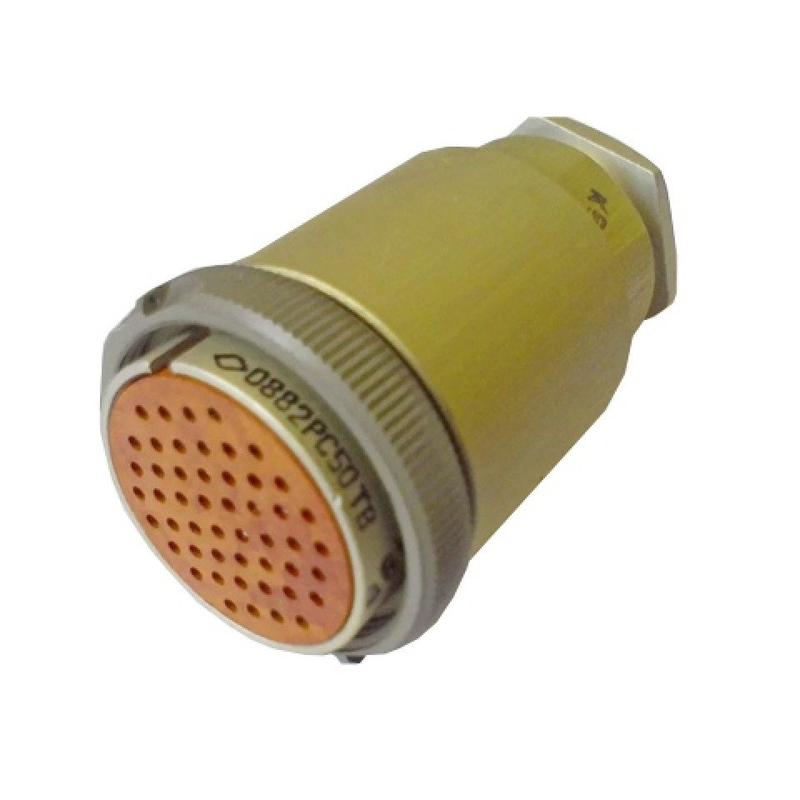

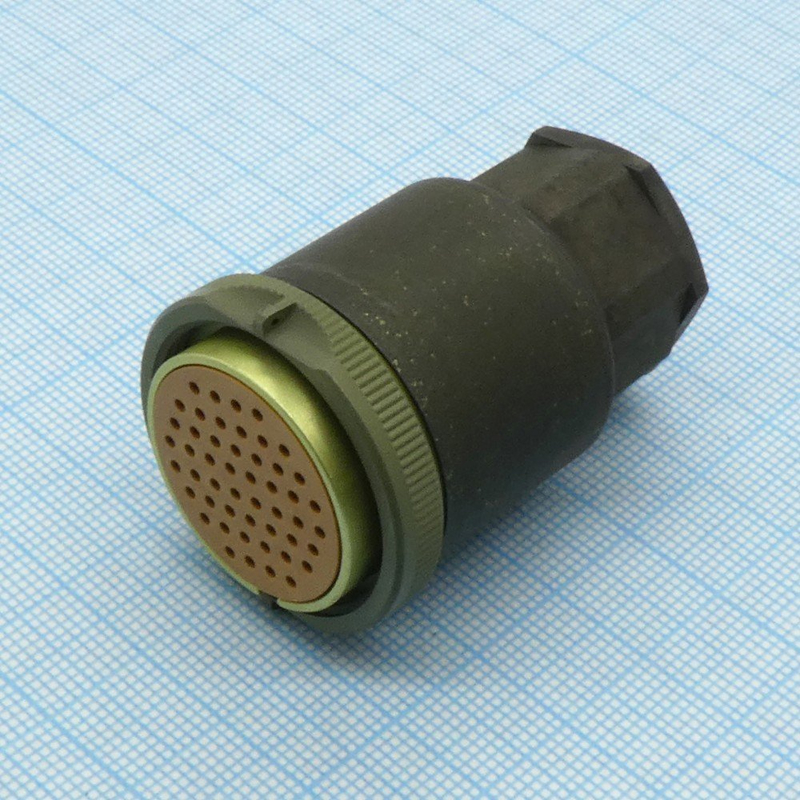

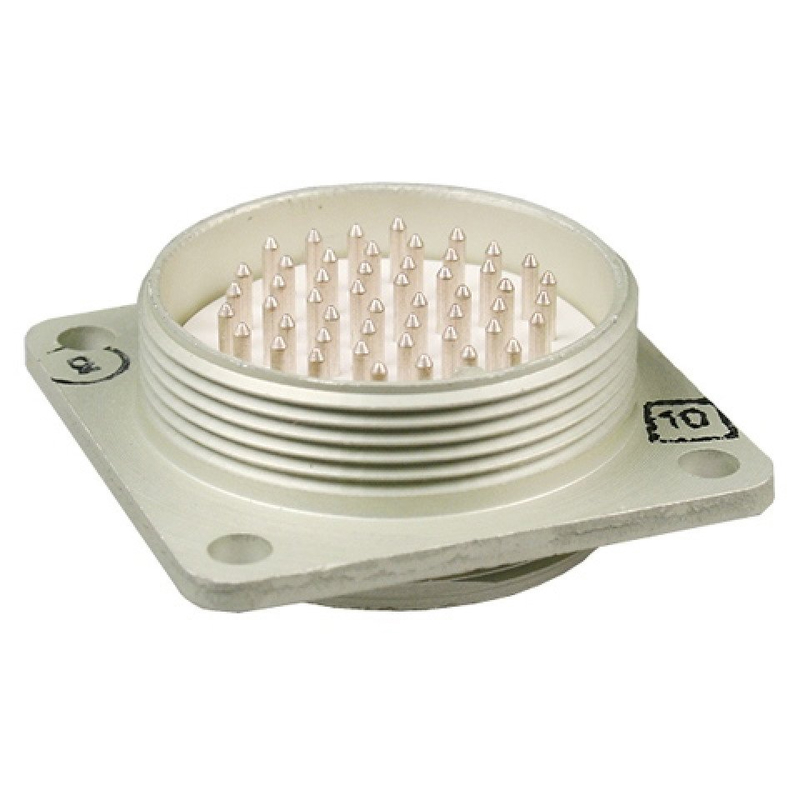

РС50ТВ выпускается в виде вилок и розеток, а также в приборном и кабельном вариантах исполнения. В зависимости от конструкции может применяться кожух для защиты места подключения кабеля и повышения механической защищённости соединения.

Ключевые особенности разъёма:

• 50 контактов позволяют передавать значительное количество сигналов через единый интерфейс;

• серебряное покрытие контактов способствует снижению переходного сопротивления;

• резьбовое сочленение обеспечивает фиксированное механическое соединение;

• одношпоночная поляризация задаёт правильную ориентацию при стыковке;

• цилиндрический корпус удобен для установки в плотной компоновке аппаратуры;

• предусмотрена работа при повышенной влажности до 98% при +35 °C.

Где применяется разъём РС50ТВ

Соединители РС50ТВ востребованы там, где важны стабильность контактирования, устойчивость к механическим воздействиям и возможность многократного подключения кабельных сборок. Типичные области применения:

• радиоэлектронная аппаратура;

• системы промышленной автоматики;

• измерительные и испытательные стенды;

• системы телемеханики и управления;

• приборостроение;

• оборудование связи;

• специализированные комплексы общего и специального назначения.

Разъём может использоваться для коммутации дискретных сигналов, цепей управления, питания маломощных узлов и измерительных линий. При распределении нагрузки важно учитывать не только предельный ток одного контакта, но и допустимый суммарный ток всего соединителя.

Что учитывать при подборе

При выборе ответной части и подготовке кабельной сборки для РС50ТВ следует проверить:

• соответствие типа: вилка или розетка;

• число контактов и схему их распайки;

• приборное либо кабельное исполнение;

• наличие кожуха;

• способ крепления и доступное монтажное пространство;

• номинальный и суммарный ток подключаемых цепей;

• рабочее напряжение;

• требования к климатической и вибрационной стойкости;

• совместимость по ключеванию, резьбе и посадочным размерам.

Для надёжной работы соединения особенно важны аккуратный монтаж проводников, отсутствие механического натяжения кабеля, контроль изоляции между контактами и защита контактов от загрязнений. РС50ТВ рассчитан на эксплуатацию в диапазоне от −60 до +85 °C и выдерживает до 250 циклов сочленения, что делает его практичным решением для долговременных внутренних соединений аппаратуры.
