Назначение соединителя РС50АТВ

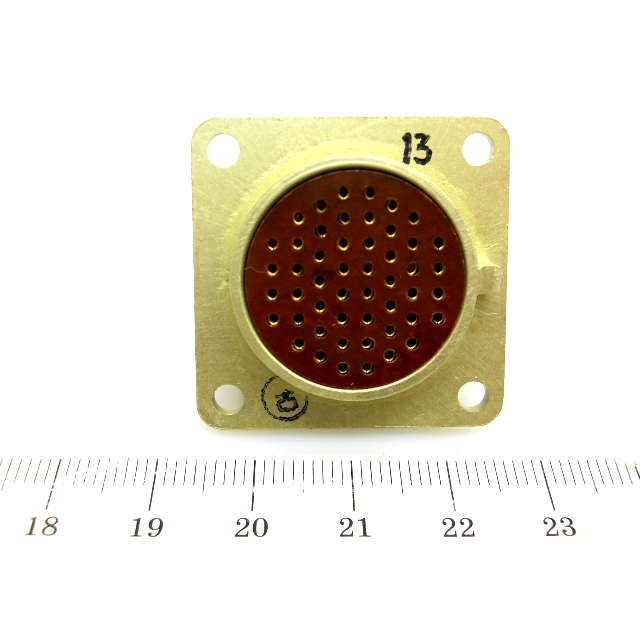

РС50АТВ — это цилиндрический низкочастотный электрический соединитель, представляющий собой кабельную розетку резьбового соединения с 50 контактами, выпускаемую заводом «Копир». Изделие предназначено для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Соединитель применяется в цепях постоянного тока, переменного тока частотой до 3 МГц и импульсных токов с максимальным напряжением 200 В.

Маркировка «5» в наименовании обозначает приёмку по техническим условиям АВ0.364.047ТУ. Это подтверждает, что изделие прошло соответствующий контроль и допущено к применению в аппаратуре, где предъявляются повышенные требования к надёжности электрических соединений.

Конструкция и состав соединителя

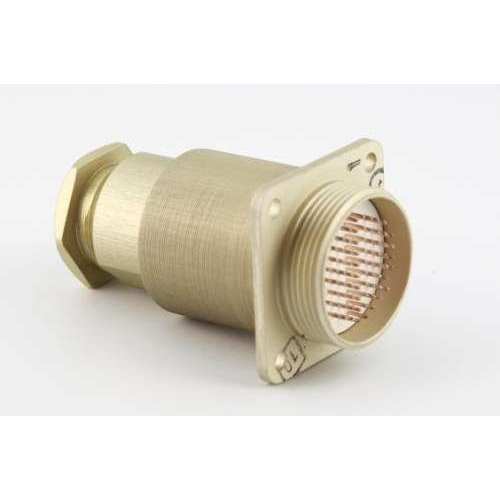

Соединитель РС50АТВ построен по классической схеме цилиндрического разъёма и состоит из негерметичной розетки (кабельной или приборной) и приборной вилки, которая может быть герметичной или негерметичной. Соединение частей выполняется резьбовым или врубным способом, а одношпоночная поляризация исключает неправильную стыковку контактов.

Кабельное исполнение розетки РС50АТВ позволяет монтировать её на кабель, обеспечивая надёжный механический и электрический контакт в составе жгута или кабельной сборки. Контакты серии РСАТВ имеют золотое покрытие, что повышает стабильность переходного сопротивления и продлевает срок службы разъёмного соединения.

Технические характеристики

Электрические и эксплуатационные параметры соединителя подтверждены заводом-изготовителем и приведены ниже.

• Максимальный ток на один контакт: 4 А.
• Рабочая нагрузка на контакт: 1,5 А.
• Суммарная нагрузка на соединитель: до 75 А.
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Рабочая температура: от минус 60 до плюс 85 °C.
• Срок хранения: от 15 до 25 лет.
• Наработка: не менее 1000 часов.
• Приёмка: «5» по АВ0.364.047ТУ.
• Год выпуска: 2019.

Устойчивость к внешним воздействиям

Соединители РС50АТВ рассчитаны на работу в жёстких условиях эксплуатации. Они устойчивы к вибрационным нагрузкам в диапазоне от 1 до 5000 Гц с ускорением до 147 м/с², к ударам с ускорением до 5000 м/с², а также к пониженному атмосферному давлению. Такие свойства позволяют применять изделие в аппаратуре, подвергающейся механическим нагрузкам при транспортировке, монтаже и работе.

Совокупность характеристик делает РС50АТВ пригодным для ответственных цепей передачи сигнала и питания в составе радиоэлектронных устройств, где требуется стабильный контакт и стойкость к вибрации и ударам.

Применение и производитель

Основная область применения соединителя — коммутация электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Изделие используется там, где необходимо быстрое и надёжное соединение и разъединение кабельных линий с большим числом проводников.

Производитель — АО «Завод „Копир“», город Козьмодемьянск. Предприятие является ведущим российским изготовителем электрических соединителей, включая серию РС, и выпускает изделия с золотым покрытием контактов для серии РСАТВ. Поставка осуществляется в заводской упаковке.

Краткая сводка условий эксплуатации

1. Температурный диапазон: от минус 60 до плюс 85 °C.
2. Частотный диапазон цепей: до 3 МГц.
3. Максимальное напряжение: 200 В.
4. Виброустойчивость: 1–5000 Гц при ускорении до 147 м/с².
5. Удароустойчивость: до 5000 м/с².
