Назначение

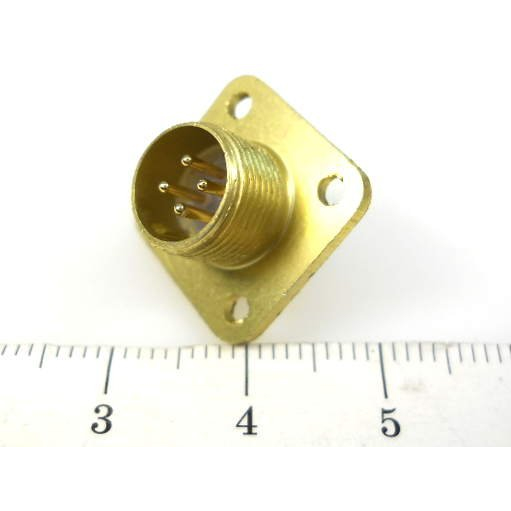

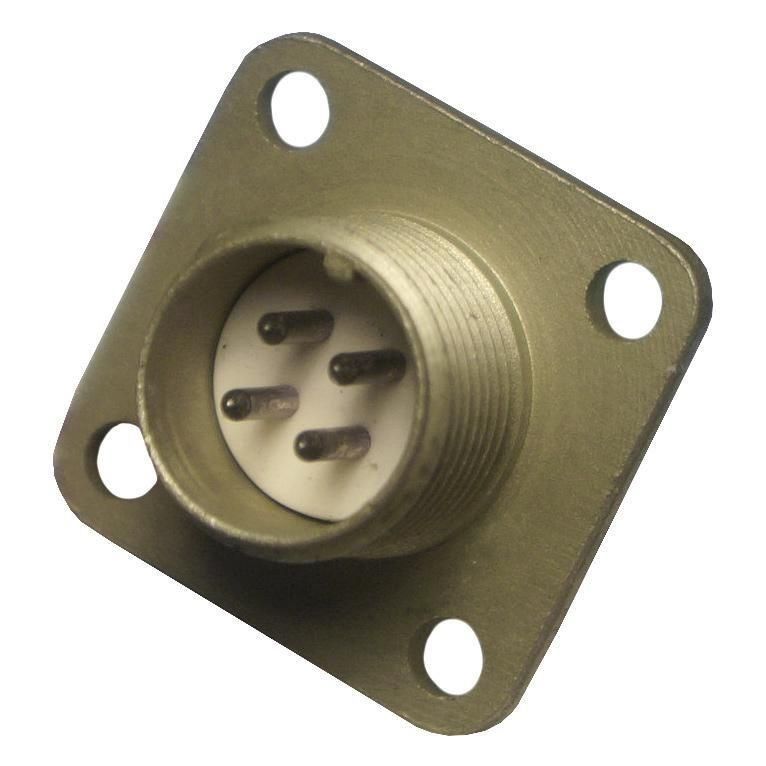

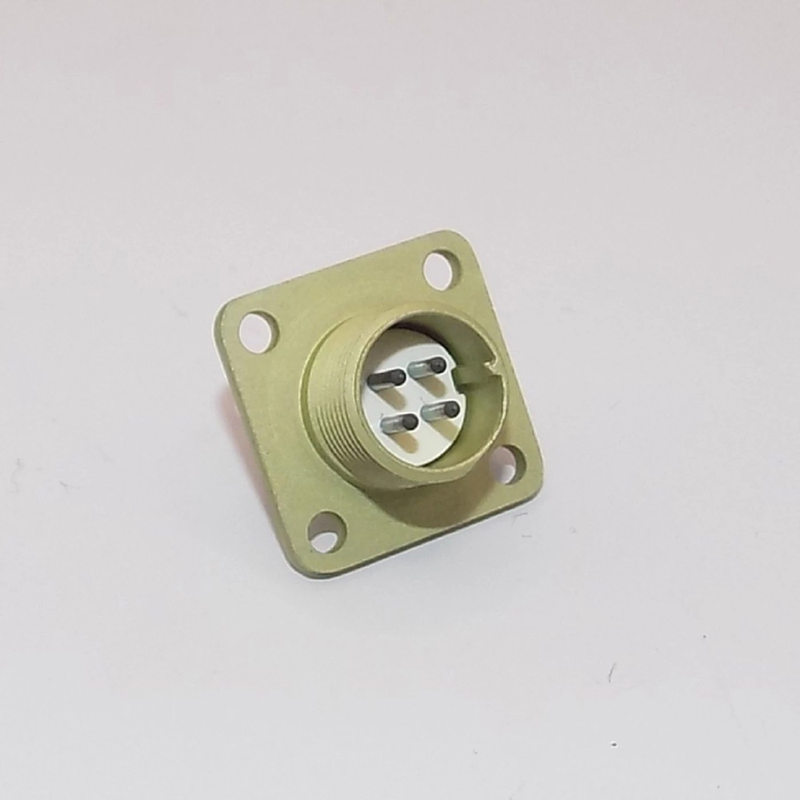

РС4ТВ ВИЛКИ БЕЗ КОЖУХА производства Копир — отечественный низкочастотный цилиндрический разъём серии РС. Данное исполнение представляет собой приборную блочную часть (вилку) на 4 контакта без внешнего защитного кожуха, предназначенную для монтажа на панель или внутрь корпуса аппаратуры.

Разъём применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также для коммутации импульсных сигналов. Соединение с ответной частью резьбовое, что обеспечивает надёжную механическую фиксацию.

Конструктивные особенности

• Количество контактов — 4.
• Контакты круглые, прямые, с серебряным покрытием.
• Исполнение без кожуха: защитный корпус вокруг разъёма отсутствует.
• Корпус изготовлен из алюминиевого сплава.
• Климатическое исполнение всеклиматическое, тропикоустойчивое.
• Условный размер корпуса — 10.

Технические характеристики

Электрические параметры

• Максимальное рабочее напряжение — 200 В.
• Максимальный рабочий ток на разъём — 15 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.

Габариты и механика

• Габариты корпуса — примерно 16,5 на 16,5 на 15,8 мм.
• Расстояние между монтажными отверстиями — около 11,8 мм.
• Ресурс — 250 сочленений-расчленений.
• Минимальная наработка — 1000 часов.

Область применения

Такие вилки устанавливают в аппаратуре, где требуется компактный и надёжный круглый соединитель с резьбовой фиксацией. Их выбирают для приборов, блоков питания, измерительной и промышленной техники, когда важны устойчивость к вибрации и работоспособность в различных климатических условиях.

Исполнение без кожуха удобно при встраивании разъёма непосредственно в панель или шасси устройства, когда внешний защитный корпус не нужен или мешает компоновке.

Расшифровка обозначения

1. РС — серия разъёмов.
2. 4ТВ — вариант на 4 контакта во всеклиматическом исполнении.
3. Вилка без кожуха — блочная часть разъёма без внешнего защитного кожуха.

Комплектация и данные каталога

Артикул — 80085. Категория — РС4. Производитель — Копир. Данные по наличию в каталоге: 2025 год, 5-й период — 772 шт.; 2026 год, 1-й период — 100 шт.

Сведения о комплектации, стране производства и гарантии в предоставленных данных отсутствуют.
