Назначение и область применения

РС4ТВ ВИЛКИ — цилиндрический низкочастотный соединитель типа «вилка», относящийся к широко распространённой серии РС (РС‑Г/РС‑ТВ) отечественных электрических разъёмов. Артикул изделия — 40814, категория — РС4.

Соединитель применяется для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц, а также импульсных токов в низкочастотных низковольтных схемах. Такие разъёмы типичны для внутреннего монтажа в радиоэлектронной аппаратуре, измерительных приборах, промышленных устройствах и в некоторых системах связи.

Вилка предназначена для сочленения с ответной розеткой соответствующего исполнения серии РС4 и обеспечивает механическое крепление за счёт резьбового соединения.

Конструкция и исполнение

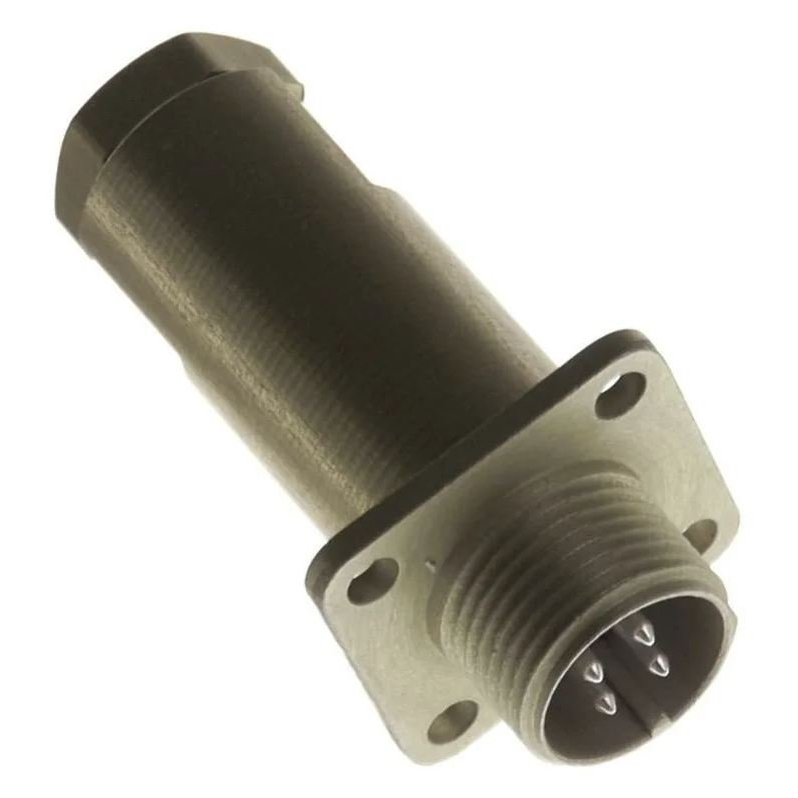

Изделие выполнено в виде цилиндрической приборной вилки с резьбовым сочленением с розеткой. Контакты штыревые, корпус металлический, изолятор изготовлен из компаундированного или карбидного материала.

Для серии РС4ТВ характерно всеклиматическое и тропикоустойчивое исполнение. Выпускаются варианты без кожуха и с кожухом, а также герметичные и негерметичные модификации. Конкретное исполнение определяет компоновку корпуса и способ монтажа в аппаратуре.

Основные электрические параметры

Ниже приведены типовые характеристики, подтверждённые для данного типа соединителей:

• рабочее напряжение — до 200 В;
• максимальное рабочее напряжение — 200 В;
• ток на контакт в рабочем режиме — около 3,7 А;
• предельный ток по каждому контакту — до 4 А;
• суммарный ток на весь соединитель — до 15 А;
• сопротивление изоляции в нормальных условиях — не менее 1000 МОм.

Для части исполнений серии указывается более высокое значение сопротивления изоляции, что связано с применением различных изоляционных материалов и степенью герметичности корпуса.

Климатические и механические характеристики

Соединитель рассчитан на эксплуатацию в широком диапазоне температур — как правило, от минус 60 до плюс 85–100 градусов Цельсия в зависимости от конкретного исполнения. Изделие устойчиво к воздействию вибрации и механических ударов.

Ресурс по числу сочленений и расчленений достигает порядка 250 циклов. Срок сохраняемости и минимальная наработка могут составлять до 15 лет и 1000 часов соответственно. Тропикоустойчивое исполнение обеспечивает работоспособность в условиях повышенной влажности и агрессивной среды.

Применение и особенности выбора

Вилка РС4ТВ востребована при сборке и ремонте низковольтной аппаратуры, где требуется надёжное разъёмное соединение с резьовой фиксацией. При подборе важно учитывать исполнение корпуса — без кожуха или с кожухом, а также герметичность, поскольку от этого зависят условия монтажа и защиты контактов.

Производитель в предоставленных данных не указан. Комплектация, страна производства, сертификаты и гарантийные условия в карточке товара не приводятся. Краткое описание из каталога — импорт.
