Назначение и область применения

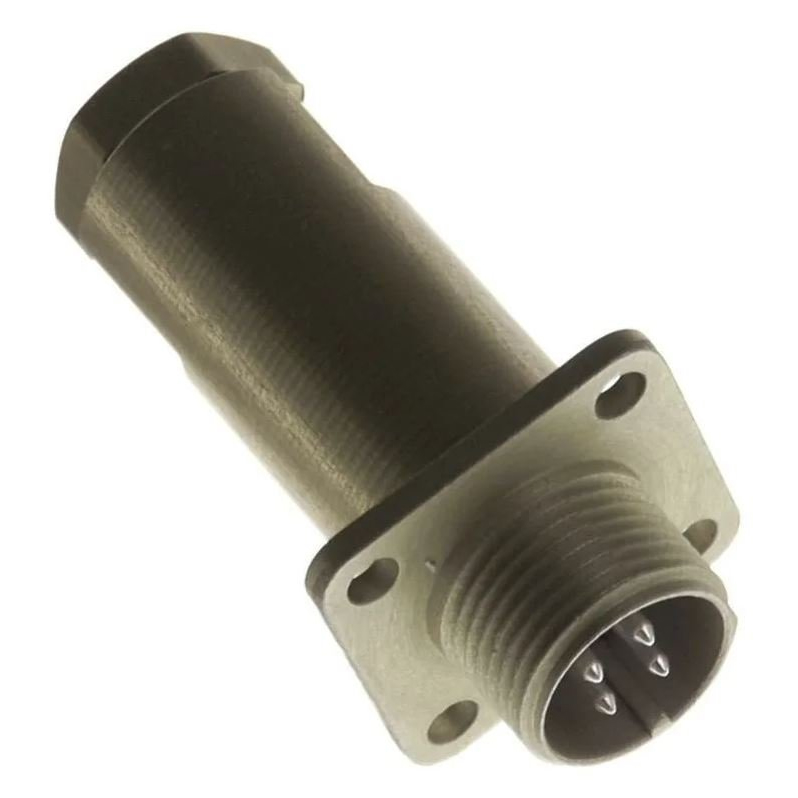

РС4ТВ вилки «5» — низкочастотный цилиндрический разъём типа «вилка» из серии РС, предназначенный для соединения блоков и приборов в аппаратуре радиоэлектронной и измерительной техники. Изделие применяется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов с максимальным рабочим напряжением до 200 В.

Такие соединители востребованы в блоках внутреннего монтажа, измерительных приборах, радиостанциях и других устройствах, где требуется надёжное и компактное соединение. Благодаря всеклиматическому исполнению разъём подходит для эксплуатации в жёстких условиях, включая повышенную влажность и широкий диапазон температур.

Расшифровка маркировки

• «РС» — тип цилиндрического низкочастотного соединителя.
• «4» — количество контактов (4 штыря).
• «ТВ» — тропико- и всеклиматическое исполнение, рассчитанное на работу в широком диапазоне температур и влажности.
• «5» — приёмка по соответствующей категории, подтверждающая соответствие изделия установленным требованиям качества.

Конструкция и материалы

Корпус разъёма обычно металлический, изолятор — из карболита или аналогичного материала. Контакты выполняются из серебра или могут иметь золотое покрытие в зависимости от модификации. Существуют варианты вилки РС4ТВ как без кожуха, так и с кожухом (защитным экраном), что влияет на уровень помехозащищённости и удобство эксплуатации.

Способ сочленения — резьбовой (винтовой), монтаж — на плате или блоке, с подключением проводов пайкой непосредственно к контактам. Такая конструкция обеспечивает механическую прочность соединения и стабильный электрический контакт при вибрациях и других воздействиях.

Основные технические особенности

• Рабочее напряжение — до 200 В постоянного и переменного тока.
• Допустимый ток на контакт — порядка нескольких ампер (обычно до 4 А на контакт, в зависимости от конкретной ревизии и условий эксплуатации).
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных климатических условиях.
• Диапазон рабочих температур — примерно от минус 60 °C до плюс 85…100 °C, что позволяет применять изделие в жёстких климатических условиях.
• Частотный диапазон — переменный ток частотой до 3 МГц.

Приёмка и год выпуска

Для данной позиции указана приёмка «5», что подтверждает соответствие изделия установленным требованиям качества и пригодность к применению в ответственной аппаратуре. Год выпуска — 90–92, что соответствует периоду производства, для которого характерны проверенные временем конструктивные решения серии РС.

Применение и монтаж

Разъём РС4ТВ вилка «5» применяется для внутреннего монтажа блоков, подключения измерительных приборов, радиостанций и других устройств радиоэлектронной техники. Монтаж выполняется на плате или блоке, подключение проводов — пайкой непосредственно к контактам. Резьбовое сочленение обеспечивает надёжную фиксацию и предотвращает самопроизвольное разъединение при эксплуатации.

Благодаря четырём контактам и компактным размерам, соединитель удобен для передачи питания и сигналов в малогабаритной аппаратуре. Всеклиматическое исполнение и широкий температурный диапазон делают его пригодным для использования в полевых условиях, на подвижных объектах и в помещениях с повышенной влажностью.
