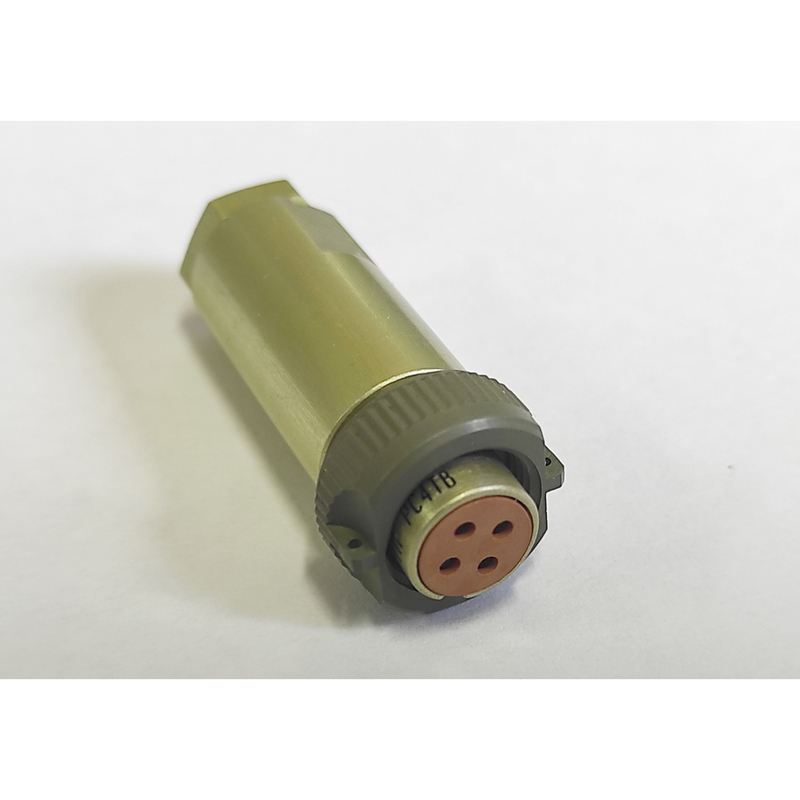

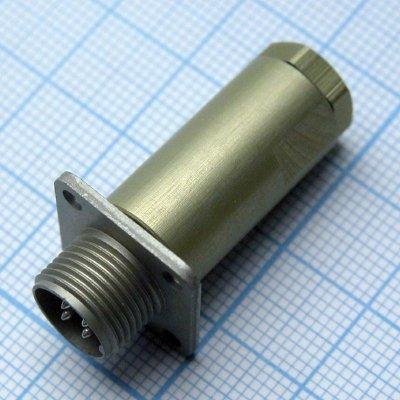

Назначение соединителя РС4ТВ р с/к Копир «ОТК»

РС4ТВ р с/к Копир «ОТК» — это электрический соединитель цилиндрической формы, выпускаемый заводом «Копир» и прошедший приемку отдела технического контроля. Изделие предназначено для надежного соединения в электрических цепях постоянного, переменного и импульсного тока. Соединитель применяется там, где требуется компактное и устойчивое к внешним воздействиям разъемное соединение: в приборах, пультах, блоках и жгутах промышленного и специального назначения.

Конструктивно это вилка (розетка) с кожухом, рассчитанная на объемный монтаж. Резьбовой метод сочленения обеспечивает плотную фиксацию ответных частей и устойчивость к вибрационным нагрузкам, что важно для подвижной и эксплуатируемой в жестких условиях аппаратуры.

Подтвержденные технические особенности

Соединитель имеет четыре контакта диаметром 1 миллиметр, изготовленных из латуни с серебряным покрытием (Ag). Сопротивление контактов не превышает 5 мОм, что обеспечивает стабильность электрического соединения. Рабочее напряжение достигает 200 В, а ток — до 15 А на разъем. Климатическое исполнение ТВ — всеклиматическое, тропикоустойчивое.

Корпус выполнен из алюминиевого сплава с анодированным покрытием светло-зеленого цвета. Диаметр корпуса составляет 14 миллиметров, высота — 36 миллиметров. Электрический монтаж выполняется пайкой, механический — объемный. Поляризация одношпоночная, изолятор изготовлен из карболита коричневого цвета, что исключает неправильное сочленение и упрощает сборку.

• Рабочий диапазон температур: от минус 60 до плюс 85 градусов Цельсия.
• Ресурс: 250 сочленений-расчленений.
• Наработка: не менее 1000 часов.
• Стойкость к вибрации: 1–5000 Гц при 15 g.
• Стойкость к ударам: до 500 g.
• Стойкость к акустическим шумам: 150 дБ.
• Соответствие техническим условиям: ТУ АШДК.434410.059ТУ и АВ0.364.047ТУ.
• Приемка: «ОТК», год выпуска: 2025.

Применение и условия эксплуатации

Благодаря всеклиматическому исполнению и широкому температурному диапазону соединитель РС4ТВ р с/к Копир «ОТК» подходит для эксплуатации в составе аппаратуры, работающей на открытом воздухе, в неотапливаемых помещениях, а также в условиях повышенной влажности и тропического климата. Устойчивость к вибрации, ударам и акустическим шумам делает его пригодным для установки в оборудовании, подвергающемся интенсивным механическим воздействиям.

Объемный монтаж пайкой позволяет использовать соединитель в жгутах и кабельных сборках, где требуется надежное неразъемное крепление проводников к контактам. Одношпоночная поляризация гарантирует правильную ориентацию при сочленении, а резьбовое соединение предотвращает самопроизвольное разъединение под нагрузкой.

Изделие поставляется в заводской упаковке, что подтверждает сохранность и соответствие заявленным характеристикам. Артикул товара — 20731, категория РС4, производитель — «Копир». Соединитель выпущен в 2025 году и прошел приемку отдела технического контроля, что подтверждает его пригодность к применению в ответственных электрических цепях.
