Назначение соединителя РС4ТВ р с/к

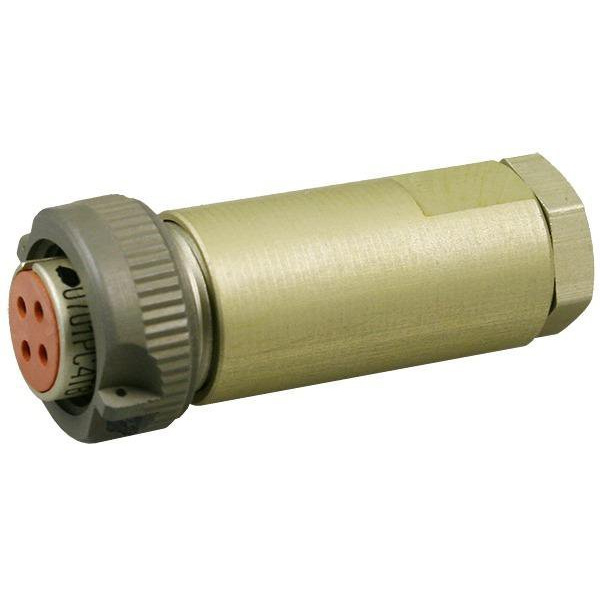

РС4ТВ р с/к (розетка кабельная с кожухом) — низкочастотный цилиндрический субминиатюрный соединитель, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока. Допустимая частота переменного тока достигает 3 МГц. Изделие применяется для внутреннего монтажа и обеспечивает надёжное подключение кабелей в составе электронной аппаратуры.

Артикул товара — 20730, категория — РС4. Поставка осуществляется в заводской упаковке.

Электрические параметры

Соединитель рассчитан на работу в цепях с нормированными электрическими характеристиками. Ниже приведены подтверждённые значения.

• Максимальное рабочее напряжение — до 200 В.
• Ток на контакт — до 4 А.
• Сопротивление изоляции — не менее 1000 МОм при нормальных климатических условиях.
• Ресурс — 250 сочленений-расчленений.
• Минимальная наработка — 1000 часов.

Указанные параметры определяют область применения изделия: внутренние цепи электронной аппаратуры с нагрузкой в пределах нормированных значений. Стабильность контактов сохраняется на протяжении всего заявленного ресурса.

Конструкция и материалы

Корпус розетки изготовлен из алюминиевого сплава с анодированным покрытием. Диаметр корпуса составляет 14 мм, высота — 29 мм. Контакты выполнены круглыми, диаметром 1 мм, из латуни с серебряным покрытием. Монтаж производится пайкой.

Разъём имеет резьбовое сочленение и одношпоночную поляризацию, что исключает неправильное подключение. Прямой патрубок и кожух обеспечивают защиту кабельного ввода. Конструкция ориентирована на внутренний монтаж.

Условия эксплуатации и устойчивость к воздействиям

Климатическое исполнение ТВ — всеклиматическое и тропикоустойчивое. Изделие сохраняет работоспособность при влажности до 98 процентов при температуре плюс 35 градусов Цельсия, а также при пониженном атмосферном давлении.

Интервал рабочих температур — от минус 60 до плюс 85 градусов Цельсия. Соединитель устойчив к следующим воздействиям:

• вибрации в диапазоне от 1 до 5000 Гц с ускорением до 15 g;
• одиночные удары с ускорением до 5000 метров на секунду в квадрате;
• многократные удары с ускорением до 500 метров на секунду в квадрате;
• акустические шумы уровнем до 150 дБ.

Применение

РС4ТВ р с/к используется в электронике для надёжного подключения кабелей в жёстких условиях эксплуатации, включая повышенную влажность и экстремальные температуры. Сочетание износостойкости, защиты от перенапряжений и стабильных контактов делает соединитель пригодным для внутренних цепей. Изделие подходит для применения в составе аппаратуры, где требуется устойчивость к вибрациям, ударам и акустическим нагрузкам.

Комплектация и особенности поставки

Товар поставляется в заводской упаковке. Год — 2023. Производитель в предоставленных данных не указан, поэтому сведения о стране производства и гарантийных обязательствах не приводятся.
