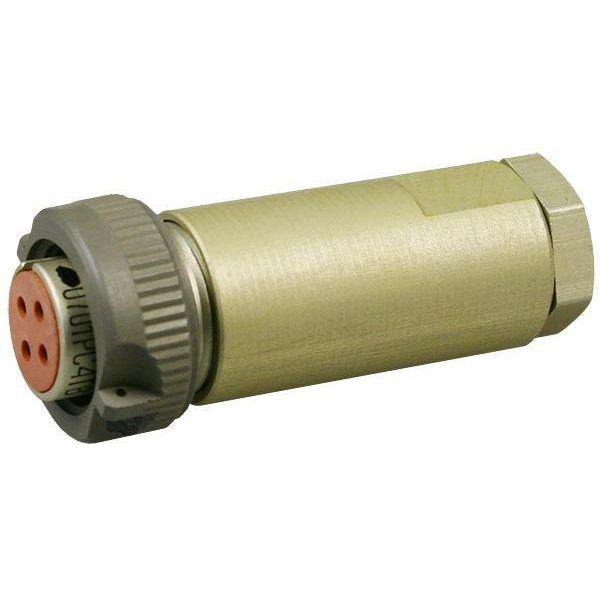

РС4ТВ розетка с кожухом

РС4ТВ — это низкочастотная цилиндрическая розетка кабельного типа с кожухом, предназначенная для соединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока. Она относится к серии разъёмов РС, изготовленных во всеклиматическом тропикоустойчивом исполнении по ТУ АВ0.364.047ТУ.

Основные характеристики

Соединитель имеет 4 контакта круглой формы диаметром 1 мм из латуни с серебряным покрытием, максимальное рабочее напряжение — 200 В, ток на контакт — до 4 А. Сопротивление изоляции — не менее 1000 МОм, сопротивление контактов — не более 5 мОм. Интервал рабочих температур от -60 до +85°C, ресурс — 250 сочленений-расчленений, минимальная наработка — 1000 часов.

Конструкция

Розетка выполнена с резьбовым сочленением, кабельным корпусом (К) и прямым патрубком (П), без герметичности и уплотнительной втулки. Изолятор из карболита коричневого цвета, корпус из алюминиевого сплава с анодированием (светло-зелёный), одношпоночная поляризация. Габариты: диаметр 14 мм, высота 29 мм, масса около 7 г. Монтаж — объёмный механический и пайка электрическая.

Применение

Разъём используется во внутреннем монтаже для надёжного соединения в промышленных и железнодорожных системах, устойчив к вибрациям (1-5000 Гц, 15 g), ударам (до 500 g) и высоким шумам (150 дБ). Срок сохраняемости — до 15-25 лет, производство — Россия (например, ОАО «Копир»).
