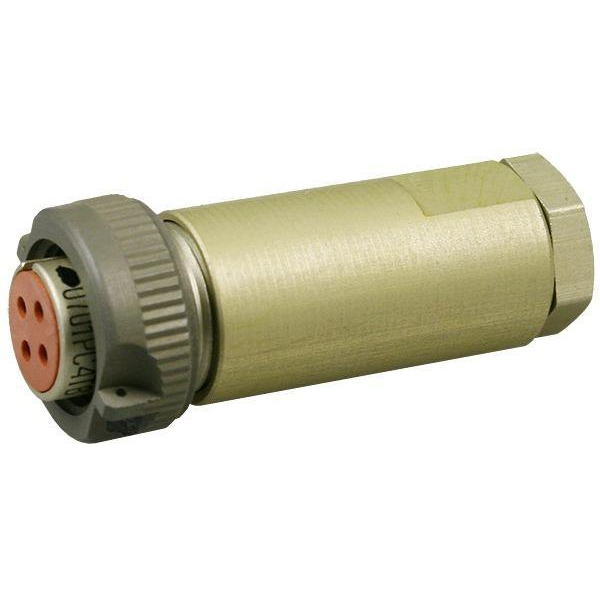

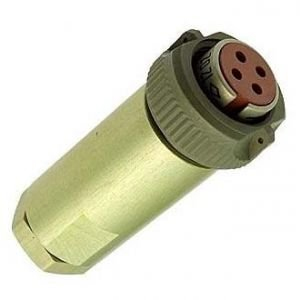

РС4ТВ розетка с кожухом

РС4ТВ — это миниатюрный цилиндрический низкочастотный соединитель типа «розетка с кожухом», относящийся к серии РС/РСГ и предназначеный для внутреннего монтажа на кабель в электрических цепях постоянного и переменного тока. Такие разъёмы применяются в радиоэлектронной аппаратуре, приборах и устройствах, где нужны небольшие, надёжные контакты с металлическим экранирующим кожухом.

Основные конструктивные особенности

Разъём РС4ТВ выполнен в виде кабельной розетки с негерметичным металлическим кожухом из алюминиевого сплава, окрашенного или анодированного (часто светло‑зелёного цвета). Внутри изолятор изготавливается из карболита, цвет — обычно коричневый, контакты — латунные, с серебряным покрытием, круглые, диаметром порядка 1 мм. Количество контактов — 4, все контакты выполнены в виде гнёзд, извлекаемые не предусмотрены.

Электрические и климатические параметры

Максимальное рабочее напряжение у РС4ТВ достигает примерно 200 В, а ток на контакт может составлять до 3–4 А (в зависимости от типа исполнения и условий эксплуатации). Разъём рассчитан на длительную работу: сопротивление изоляции не менее 1000 МОм, сопротивление контактов не более 5 мОм, число циклов сочленения‑расчленения — около 250, минимальная наработка — порядка 1000 часов.

По условиям эксплуатации РС4ТВ относится к всеклиматическому тропикоустойчивому исполнению ТВ: температурный диапазон обычно от −60 до +85 °C, допускается высокая относительная влажность (до 98% при +35 °C) и разреженная атмосфера. Разъём монтируется на кабель пайкой, а сопряжение с вилкой РС4ТВ осуществляется резьбовым соединением корпуса.
