Назначение

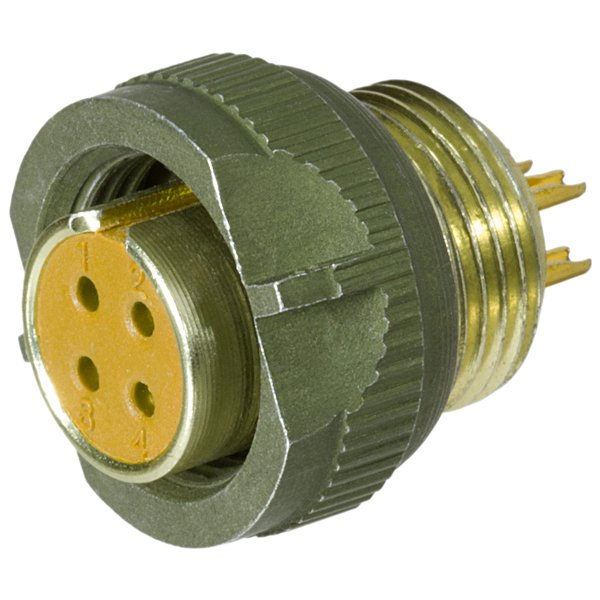

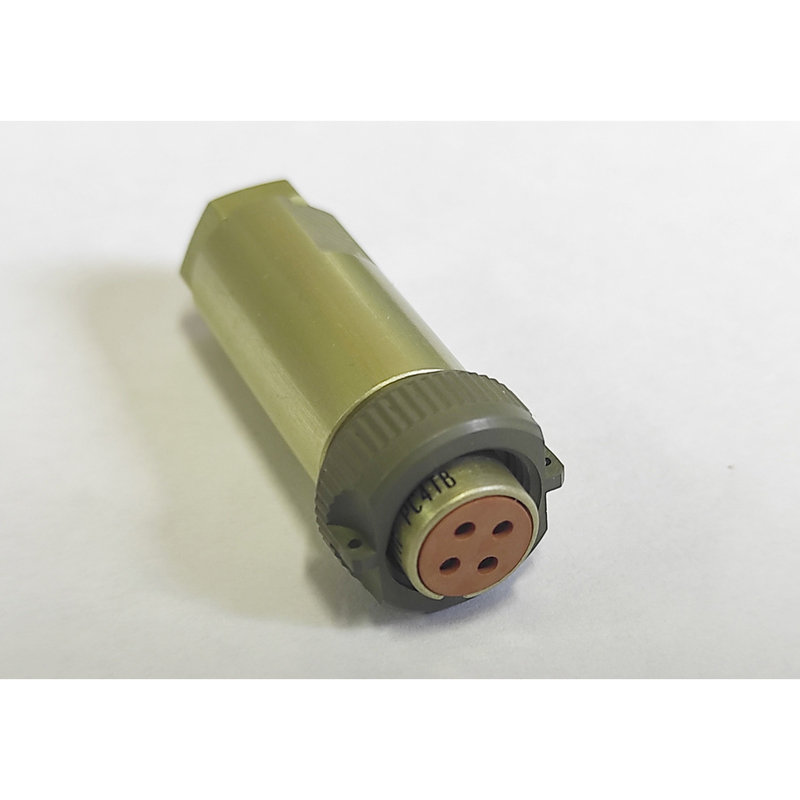

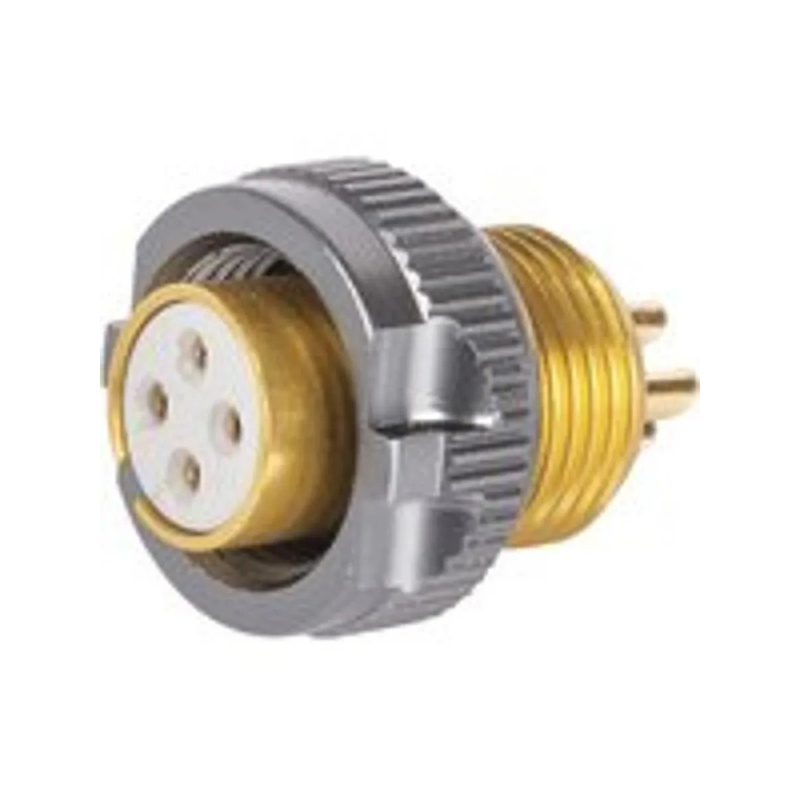

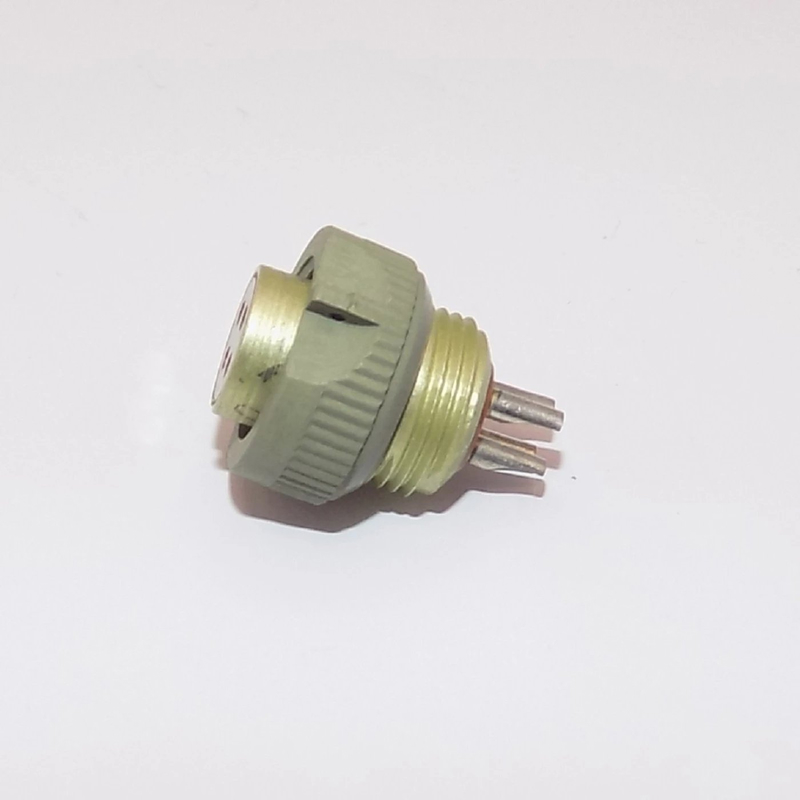

РС4ТВ РОЗЕТКИ БЕЗ КОЖУХА производства Копир представляют собой цилиндрические низкочастотные соединители, предназначенные для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 мегагерц и импульсных токов. Изделие применяется для панельного или кабельного монтажа в системах автоматики, управления и связи. Розетки рассчитаны на эксплуатацию в составе электротехнического оборудования, где требуется компактная установка без защитного кожуха.

Подтверждённые особенности

Розетки имеют 4 контакта диаметром 1 миллиметр с серебряным покрытием. Переходное сопротивление контакта не превышает 5 миллиом. Токовая нагрузка составляет до 3,7 ампера на контакт, максимально допустимый ток на одиночный контакт — 4 ампера, суммарная нагрузка — до 15 ампер. Максимальное рабочее напряжение — 200 вольт. Сопротивление изоляции — не менее 1000 мегаом. Ресурс по количеству сочленений-расчленений — до 250 циклов.

Габаритные и присоединительные размеры:

• резьба присоединения — M10 на 0,75;
• диаметр контакта d — 2,2 миллиметра;
• размер A — 11,8 миллиметра;
• размер B — 16,5 миллиметра.

Поляризация соединителя — одношпоночная. Конструкция выполнена без кожуха для компактной установки. Контактная группа состоит из гнездовых элементов с антикоррозионным покрытием, обеспечивающим стабильное соединение. Вид соединения — резьбовой. Исполнение — всеклиматическое (ТВ), что допускает работу в условиях вибраций, влаги и механических нагрузок.

Применение и совместимость

Розетки серии РС4ТВ востребованы в системах промышленной автоматики, устройствах управления и связи, измерительной и радиотехнической аппаратуре. Они совместимы с вилками серии РС4ТВ и аналогами, в частности с китайским соединителем PC4K. Резьбовое крепление M10 на 0,75 обеспечивает надёжный панельный монтаж и устойчивость к вибрационным воздействиям. Всеклиматическое исполнение ТВ позволяет использовать изделие в различных климатических зонах и при неблагоприятных внешних условиях.

Комплектация и наличие

Артикул изделия — 80084. Категория — РС4. Производитель — Копир. Данные о комплектации поставки в предоставленной информации отсутствуют. Количество, указанное в каталоге, — 62 штуки. Соединители рассчитаны на совместную работу с ответными частями соответствующей серии и не требуют дополнительного защитного кожуха при монтаже в составе готового оборудования.
