Назначение и общее описание

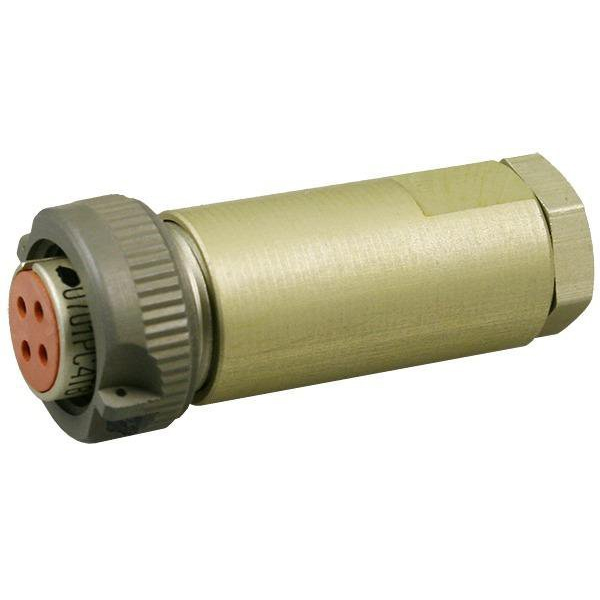

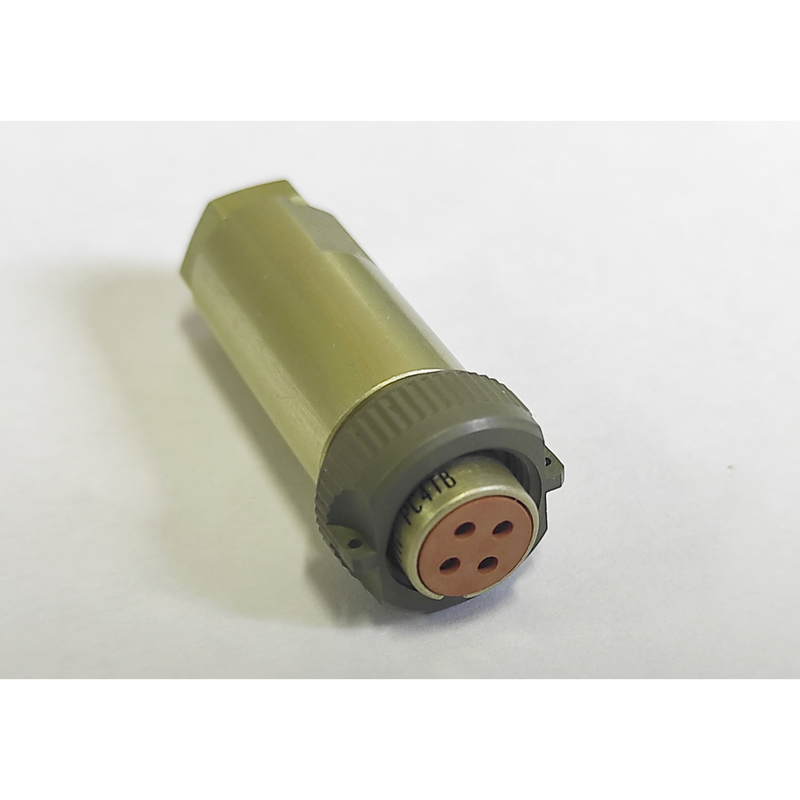

РС4ТВ кожух зеленый Копир — это защитный кожух, предназначенный для кабельной розетки разъема серии РС4ТВ. Изделие выпускается ОАО «Копир» в городе Козьмодемьянск, Россия. Основная задача кожуха — обеспечить надежную эксплуатацию соединителя в суровых условиях, включая всеклиматическое и тропикоустойчивое исполнение, обозначенное в маркировке как ТВ.

Кожух применяется совместно с низкочастотными цилиндрическими соединителями и входит в состав разъема РС4ТВ. Он защищает контактную группу и изолятор от механических повреждений, пыли, влаги и агрессивного воздействия окружающей среды.

Конструкция и материалы

Корпус кожуха выполнен из алюминиевого сплава с анодированным покрытием светло-зеленого цвета. Такое покрытие обеспечивает защиту от коррозии и механических повреждений, а также придает изделию характерный зеленый оттенок.

• Диаметр корпуса — 14 мм.
• Высота — 29 мм.
• Масса — около 7 г.
• Поляризация корпусов — одношпоночная.
• Метод сочленения — резьбовой.

Разъем РС4ТВ имеет 4 контакта диаметром 1 мм, выполненных из латуни с серебряным покрытием. Монтаж производится пайкой, изолятор изготовлен из карболита коричневого цвета.

Технические характеристики

Кожух и входящий в серию соединитель рассчитаны на следующие параметры электрической и механической нагрузки:

• Максимальное рабочее напряжение — 200 В.
• Рабочий ток — до 15 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Ресурс — 250 сочленений-расчленений.
• Рабочий диапазон температур — от минус 60 до плюс 85 градусов Цельсия.
• Устойчивость к вибрации — 1–5000 Гц при 15 g.
• Устойчивость к ударам — до 500 g.
• Устойчивость к влажности — 98 процентов при плюс 35 градусах Цельсия.

Применение и условия эксплуатации

Разъем РС4ТВ с таким кожухом используется в низкочастотных цилиндрических соединителях для электроники, авиации и промышленности. Благодаря всеклиматическому и тропикоустойчивому исполнению изделие подходит для работы в жестких условиях, включая повышенную влажность, вибрации и ударные нагрузки.

Допускается любого положения установка и хранение сроком до 25 лет. Это делает кожух РС4ТВ востребованным решением для ответственных узлов, где требуется долговременная и стабильная работа соединителя.

Комплектация и особенности

Кожух поставляется как самостоятельное изделие с артикулом 20723 в категории РС4. Он совместим с кабельной розеткой разъема серии РС4ТВ и предназначен для совместного применения с ней. Изделие имеет защитное анодированное покрытие, резьбовое сочленение и одношпоночную поляризацию, что упрощает и ускоряет монтаж.

Год выпуска, указанный в характеристиках, — 2025. Производитель — Копир. Страна производства — Россия, город Козьмодемьянск.
