Назначение разъёма РС4ТВ с кожухом «Копир»

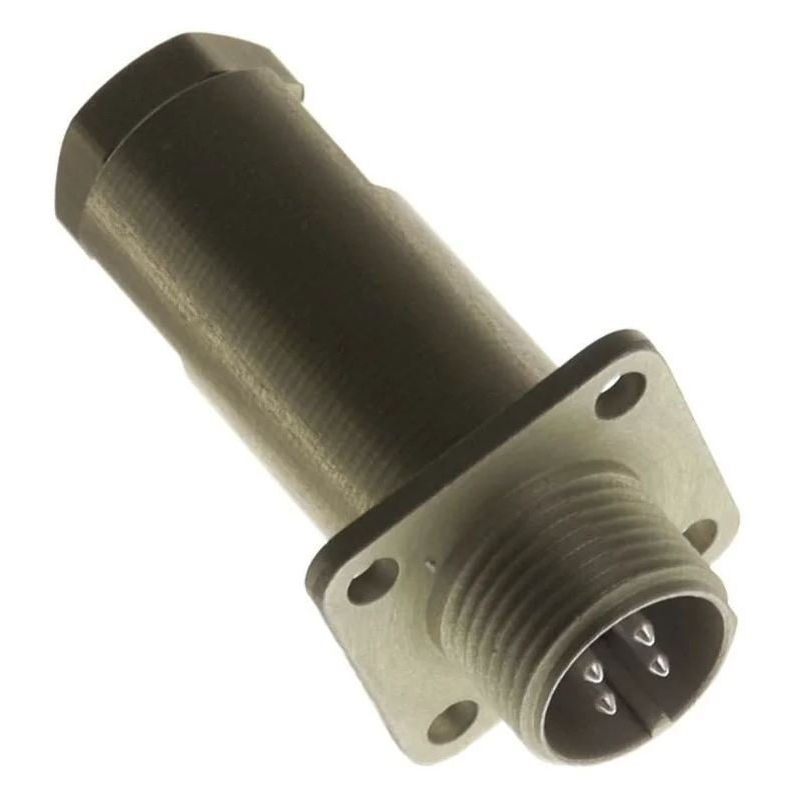

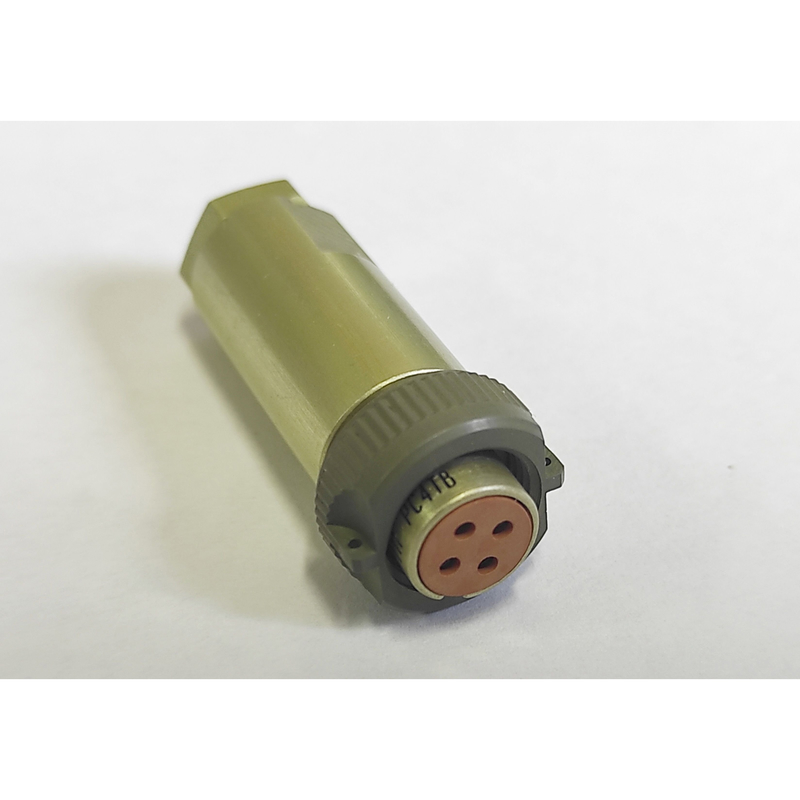

Разъём РС4ТВ «розетка с кожухом КОПИР», артикул 20724, относится к категории РС4 и выпускается производителем «Копир». Это миниатюрный цилиндрический низкочастотный соединитель, предназначенный для коммутации электрических цепей постоянного, переменного и импульсного тока. Изделие применяется для соединения приборных и кабельных линий в электронной аппаратуре, где требуется компактность, механическая прочность и стабильность электрического контакта.

Обозначение «ТВ» в маркировке означает всеклиматическое, тропикоустойчивое исполнение. Такой разъём рассчитан на эксплуатацию в широком диапазоне температур и при повышенной влажности, что делает его пригодным для работы в жёстких условиях промышленных объектов, измерительных комплексов и систем телемеханики.

Конструкция и подтверждённые особенности

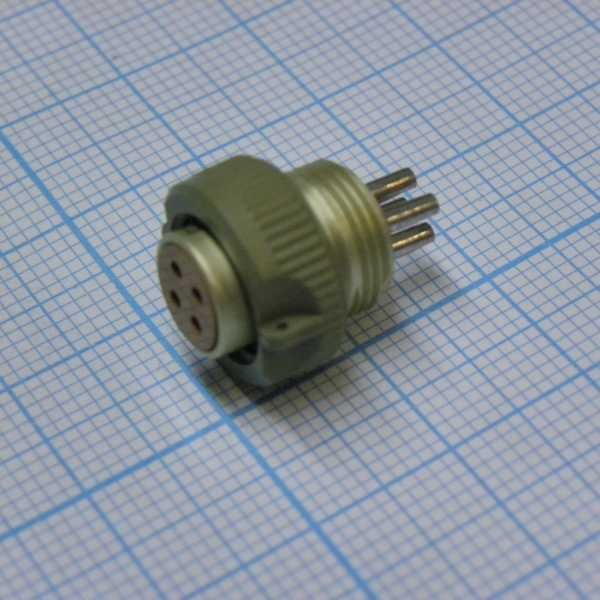

РС4ТВ представляет собой кабельную розетку с кожухом и резьбовым сочленением. Одношпоночная поляризация корпуса исключает неправильную сборку, а кожух защищает соединение от механических повреждений и облегчает сборку и разборку в процессе эксплуатации.

• Количество контактов — 4 гнёздного типа, круглой формы, диаметром около 1 мм.
• Материал контактов — латунь с серебряным покрытием, обеспечивающая низкое переходное сопротивление.
• Корпус — алюминиевый сплав, обычно с анодным покрытием; вариант «кож черный» описывает цвет кожуха и корпуса (встречаются также зелёные исполнения).
• Изолятор — карболит коричневого цвета.
• Метод сочленения — резьбовой.
• Монтаж контактов — пайка в кабель или в плату.

Кожух является неотъемлемой частью конструкции и повышает надёжность узла при частых подключениях и отключениях, а также защищает контактную группу от загрязнений и случайных касаний.

Технические характеристики

Приведённые ниже параметры подтверждены для данной серии и описывают электрические и механические возможности разъёма.

• Максимальное рабочее напряжение — до 200 В.
• Максимальный ток на разъём — до 15 А.
• Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм.
• Сопротивление изоляции — не менее 1000 МОм в нормальных условиях.
• Механическая износостойкость — порядка 250 сочленений‑расчленений.
• Минимальная наработка — около 1000 часов.
• Диапазон рабочих температур — от минус 60 °C до плюс 85 °C.
• Относительная влажность — до 98 % при температуре плюс 35 °C.
• Атмосферное давление — вплоть до примерно 1,33 умноженное на 10 в минус четвёртой степени Паскаля.
• Вибрация — синусоидальная с амплитудой до 15 g в диапазоне частот от 1 до 5000 Гц.
• Ударные нагрузки — многократные до 50 g и однократные до 500 g.
• Рабочее положение — любое.
• Срок длительного хранения — до 25 лет.

Применение

Разъём РС4ТВ с кожухом «Копир» востребован в промышленной электронике, измерительных приборах, телемеханике и аналогичном оборудовании, где важны надёжность и устойчивость к вибрации и механическим нагрузкам. Климатическое исполнение ТВ допускает использование в жёстких условиях — на промышленных установках и в измерительных комплексах, включая тропический климат. Год выпуска, указанный в характеристиках, — 2023.
