Назначение разъёма РС4ТВ р Копир «ОТК»

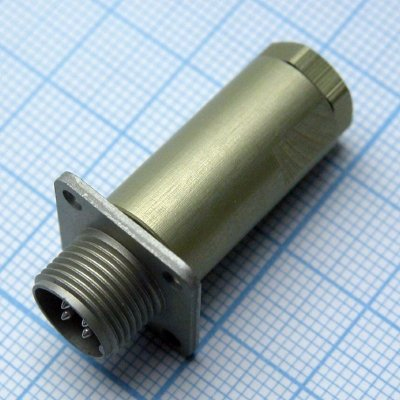

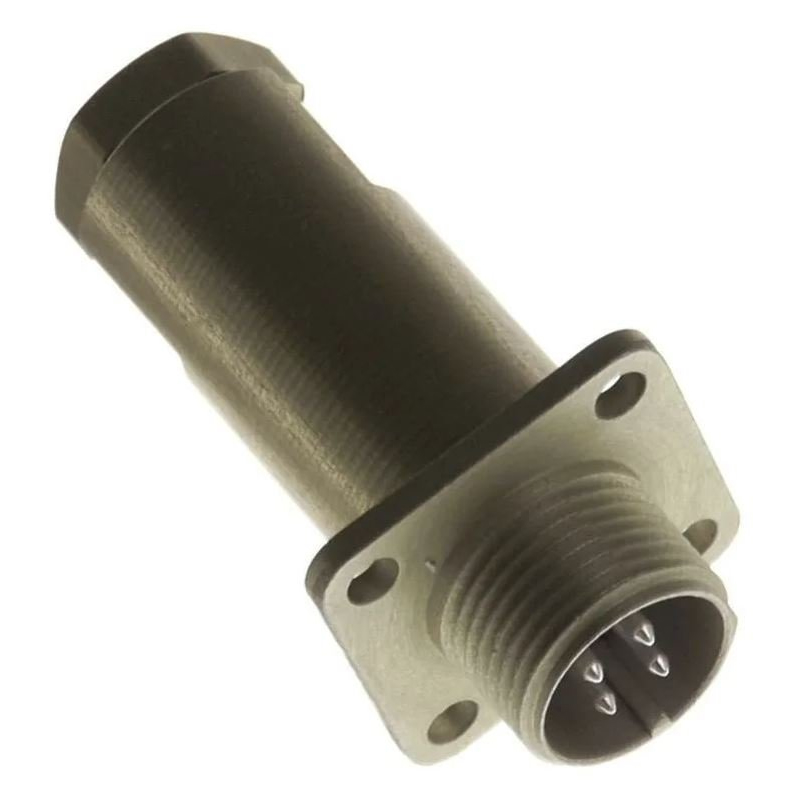

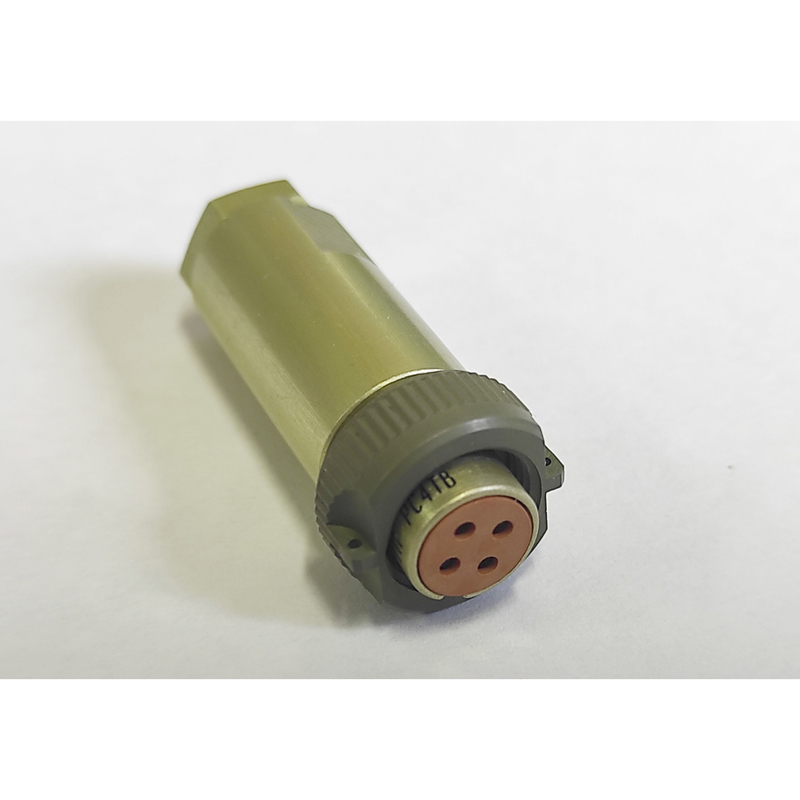

РС4ТВ р Копир «ОТК» — российский малогабаритный цилиндрический низкочастотный разъём серии РС производства фирмы «Копир». Изделие имеет приёмку ОТК (отдел технического контроля) и поставляется в заводской упаковке. Разъём предназначен для работы в электрических цепях постоянного тока, переменного тока с частотой до десятков мегагерц и импульсного тока. Благодаря всеклиматическому исполнению ТВ он применим как в закрытых помещениях, так и в условиях повышенной влажности и широкого диапазона температур.

Конструкция и технические особенности

По конструкции это кабельная или приборная розетка либо вилка с резьбовым соединением, рассчитанная на многократное соединение и разъединение. Корпус выполнен из алюминиевого сплава с анодированием, изолятор — из карболита. Обычный цвет корпуса — светло-зелёный, изолятора — коричневый. Разъём имеет одношпоночную поляризацию, что исключает неправильное сочленение, а контактные части изготовлены из латуни с серебросодержащим покрытием.

Маркировка «РС4ТВ» указывает на серию РС, четырёхконтактный вариант и всеклиматическое исполнение. Добавление «ОТК» означает, что изделие принято отделом технического контроля и соответствует техническим условиям. Год выпуска — 2025.

Основные технические характеристики

• Количество контактов — 4, контакты круглые, диаметром около 1 миллиметра.
• Максимальное рабочее напряжение — до 200 вольт.
• Максимальный ток на контакт — от 2 до 4 ампер в зависимости от исполнения и типа контакта.
• Сопротивление контактов — не более 5 миллиом.
• Сопротивление изоляции — не менее 1000 мегаом в нормальных условиях.
• Диапазон рабочих температур — примерно от минус 60 до плюс 85 градусов Цельсия.
• Механическая прочность — 250 циклов сочленения и расчленения.
• Климатическое исполнение ТВ — всеклиматическое, тропико- и влагостойкое.
• Устойчивость к вибрациям и к многократным и однократным ударным нагрузкам.
• Тип сочленения — резьбовое, с одношпоночной поляризацией.

Область применения

Разъём применяется в цепях промышленной электроники, измерительного оборудования и телекоммуникационных устройств. Резьбовое соединение и всеклиматическое исполнение позволяют использовать его в аппаратуре, работающей в жёстких условиях эксплуатации, включая тропический климат и низкие температуры. Одношпоночная поляризация упрощает монтаж и предотвращает ошибки при подключении.

Комплектация и приёмка

Изделие поставляется в заводской упаковке. Приёмка выполнена отделом технического контроля, что подтверждает соответствие техническим условиям. Артикул товара — 20729, категория — РС4, производитель — «Копир».
