РС4ТВ: надёжный цилиндрический разъём для радиоэлектронных систем

РС4ТВ — низкочастотный цилиндрический электрический разъём с четырьмя контактами, предназначенный для создания разъёмных соединений в аппаратуре общего и специального назначения. Его применяют там, где важны устойчивый контакт, механическая фиксация и работоспособность оборудования в сложных условиях эксплуатации.

Назначение РС4ТВ

Разъёмы серии РС используются для соединения и разъединения цепей постоянного, переменного и импульсного тока. РС4ТВ рассчитан на работу с переменным током частотой до 3 МГц, поэтому он подходит для низкочастотных цепей управления, питания, измерительной и радиоэлектронной техники.

Обозначение РС4ТВ обычно указывает на тип соединителя РС, четырёхконтактное исполнение и всеклиматическую, тропикоустойчивую версию. Это делает разъём актуальным для аппаратуры, которая может использоваться при изменении температуры, повышенной влажности, вибрации и других внешних воздействиях.

Конструктивные особенности

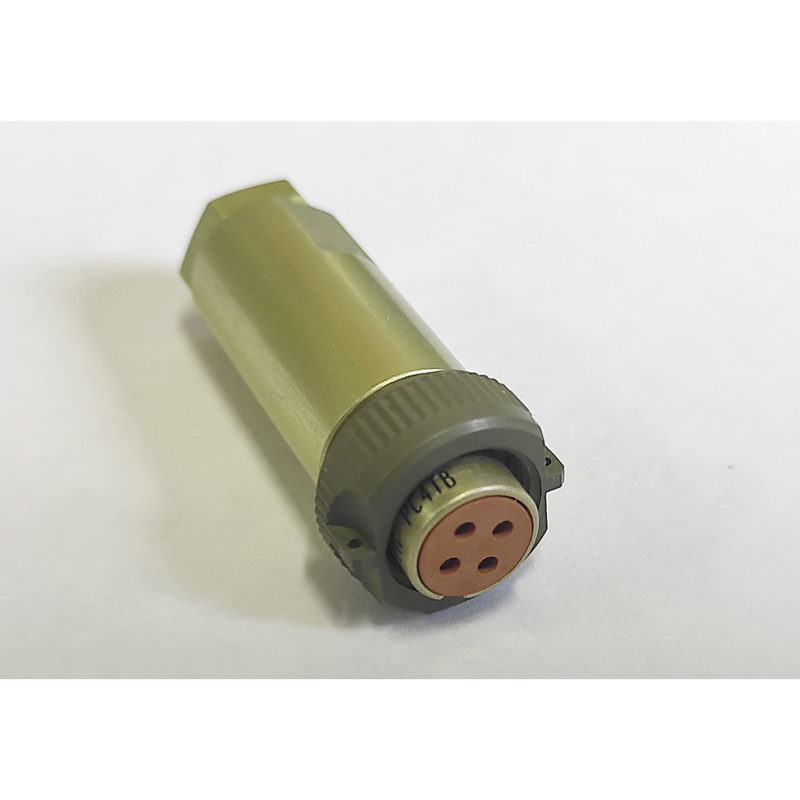

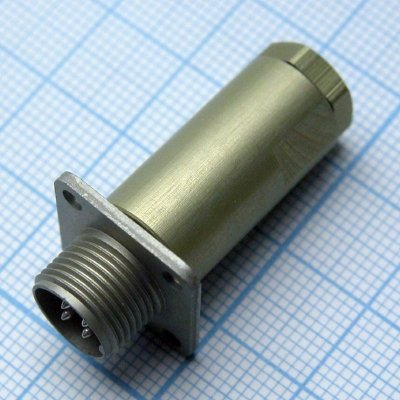

Основой разъёма служит цилиндрический корпус с контактной группой на четыре позиции. Соединение вилки и розетки выполняется с помощью резьбовой фиксации, которая снижает риск случайного рассоединения при перемещении, вибрациях и длительной эксплуатации оборудования.

Ключевые особенности РС4ТВ:

• Четыре электрических контакта для подключения сигнальных или силовых линий.

• Цилиндрическая форма корпуса, удобная для приборного и кабельного монтажа.

• Резьбовое сочленение, обеспечивающее устойчивую механическую фиксацию.

• Серебряное покрытие контактов в базовом исполнении серии.

• Возможность использования вилок, розеток и защитных кожухов в зависимости от схемы подключения.

Основные характеристики

Для РС4ТВ характерно рабочее напряжение до 200 В. Допустимый ток на один контакт в типовых характеристиках указывается до 3–4 А, а суммарная токовая нагрузка разъёма может достигать 15 А в зависимости от конкретного исполнения и условий применения. Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 5000 МОм.

Где применяют разъём

РС4ТВ востребован в оборудовании, где требуется надёжное многоконтактное подключение с возможностью обслуживания и повторного соединения. Его используют в радиоэлектронной аппаратуре, системах автоматизации, измерительных устройствах, промышленной технике, блоках питания, средствах связи и лабораторных установках.

Например, РС4ТВ может использоваться для подключения внешнего блока управления к основному прибору: четыре контакта позволяют передавать питание, общий провод и управляющие сигналы, а резьбовая фиксация помогает сохранить соединение стабильным при вибрации или перемещении устройства.

Что учитывать при монтаже

При подключении РС4ТВ важно сверять распиновку вилки и розетки со схемой конкретного оборудования, соблюдать допустимую токовую нагрузку и применять корректную технологию пайки. Необходимо исключить перегрев контактов, повреждение изолятора, попадание влаги внутрь соединения и механическую нагрузку на припаянные проводники.

РС4ТВ остаётся практичным решением для четырёхконтактных разъёмных соединений в низкочастотной аппаратуре: он сочетает компактную цилиндрическую конструкцию, резьбовую фиксацию и устойчивость к эксплуатационным воздействиям.
