Назначение розетки РС4ТВ р

РС4ТВ р — это розетка серии цилиндрических низкочастотных соединителей РС, предназначенная для монтажа в низковольтные электрические цепи постоянного, переменного (частотой до 3 МГц) и импульсного токов. Изделие применяется для внутреннего монтажа в аппаратуре автоматики, измерительных, радиоэлектронных и телекоммуникационных устройств.

Розетка обеспечивает надёжное сочленение с соответствующими вилками РС4ТВ (или РС4ТВ «в») в цепях с небольшими токами и напряжением, где важна компактность и устойчивость к внешним нагрузкам. Артикул товара — 20728, категория — РС4.

Конструкция и технические особенности

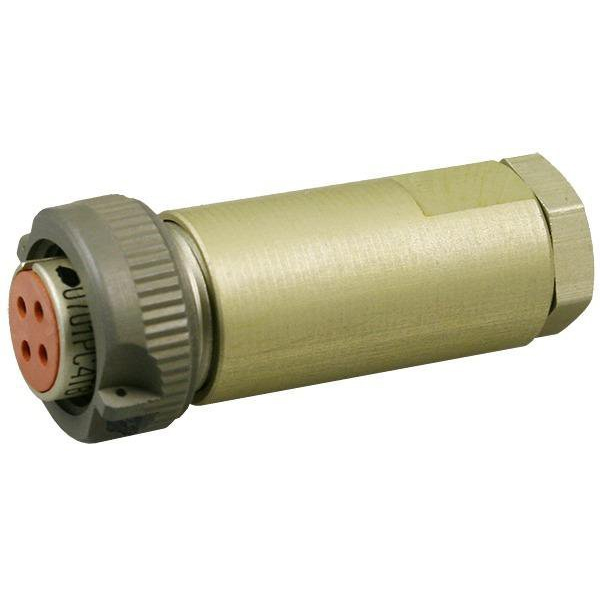

Тип изделия — цилиндрический низкочастотный, субминиатюрный, кабельный разъём-розетка с кожухом. Конструкция предусматривает четыре контакта-гнезда круглой формы диаметром около 1 миллиметра. Материал контактов — латунь, покрытие — серебро.

Розетка с кожухом имеет резьбовое сочленение, обеспечивающее надёжную фиксацию и устойчивость к случайным отключениям. Кожух, обычно из алюминиевого сплава с анодированием, защищает контакты от механических повреждений и упрощает монтаж и демонтаж без нарушения контактов.

• Максимальное рабочее напряжение — до 200 В.
• Рабочий ток на разъём — порядка 15 А в целом по разъёму.
• Ток на отдельный контакт — до около 4–5 А в зависимости от режима.
• Сопротивление изоляции — не менее 1000 МОм.
• Число сочленений-расчленений — порядка 250 циклов.

Условия эксплуатации

Исполнение ТВ означает всеклиматическое и тропико-устойчивое исполнение, допускающее работу в широком диапазоне температур и влажности. Рабочий диапазон температур — примерно от минус 60 до плюс 85 градусов Цельсия. Относительная влажность — до 98 процентов при температуре около плюс 35 градусов Цельсия.

Разъём выдерживает значительные вибрационные и ударные нагрузки — до десятков и сотен единиц g. Высокое сопротивление изоляции обеспечивает хорошую изоляцию в нормальных климатических условиях.

Область применения

Благодаря субминиатюрным размерам, резьбовому сочленению и всеклиматическому исполнению розетка РС4ТВ р востребована в设备ах, где требуется компактное и надёжное соединение цепей с небольшими токами и напряжением. Основные направления применения:

1. Аппаратура автоматики и промышленной электроники.
2. Измерительные приборы и устройства радиоэлектроники.
3. Телекоммуникационное оборудование.
4. Низковольтные цепи постоянного, переменного и импульсного тока.

Поставка осуществляется в заводской упаковке. Год выпуска — 2023.
