Назначение соединителя РС4БТВ

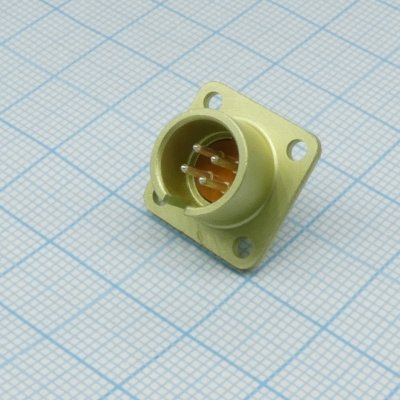

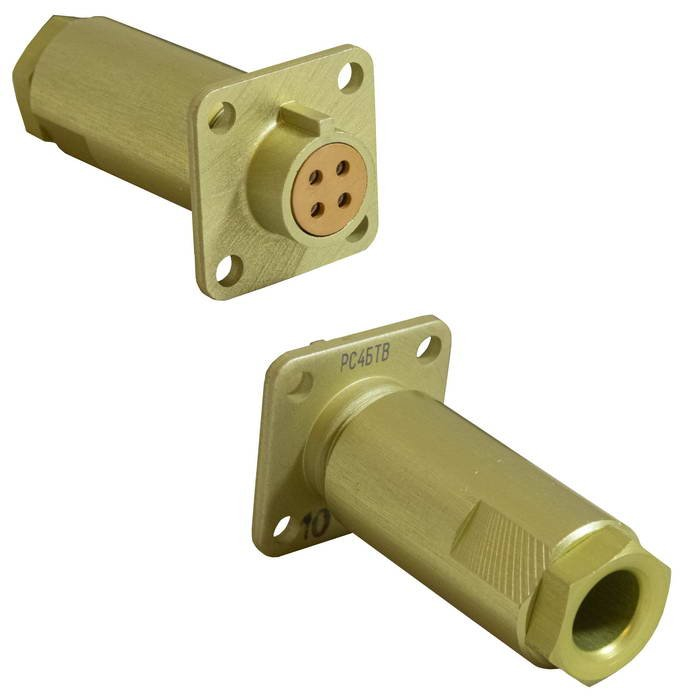

РС4БТВ производства «Копир» — цилиндрический пылебрызгозащищённый соединитель для электрических цепей постоянного, переменного и импульсного тока. Изделие предназначено для внутреннего монтажа во всеклиматическом исполнении и применяется там, где требуется компактный, надёжный и климатически устойчивый разъём для слаботочных цепей. По описанию производителя, РС4БТВ относится к низкочастотным соединителям для внутреннего монтажа.

Расшифровка обозначения: РС — тип соединителя, 4 — число контактов, Б — врубное соединение, ТВ — всеклиматическое исполнение. Таким образом, маркировка сама указывает на ключевые конструктивные и эксплуатационные свойства изделия.

Подтверждённые технические особенности

Для соединителя указывают напряжение до 200 В и ток на контакт до 4 А. Контактный диаметр указан как 1 мм. Рабочая температура — от −60 до +85 °C. Ресурс по числу сочленений — до 250 циклов.

Соединитель может выпускаться с металлическим или пластмассовым кожухом, а также без кожуха. Для серии РС сочленение бывает либо врубным, либо резьбовым, а фиксация зависит от исполнения.

Устойчивость к внешним воздействиям

• Вибрация: от 1 до 5000 Гц.
• Одиночные и многократные удары: до 5000 м/с².
• Пониженное атмосферное давление: до 1,3·10⁻⁴ Па.
• Сопротивление изоляции: не менее 1000 МОм.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Применение

Такие соединители используют в аппаратуре, где нужен компактный, надёжный и климатически устойчивый разъём для слаботочных цепей. Всеклиматическое исполнение и широкий диапазон рабочих температур от −60 до +85 °C позволяют применять изделие в оборудовании, подверженном вибрации, ударам и перепадам давления.

Врубное соединение обеспечивает удобство коммутации при внутреннем монтаже. Число контактов — четыре, что подходит для организации слаботочных цепей постоянного, переменного и импульсного тока.

Приёмка и год выпуска

Товар имеет приёмку «ОТК». Год выпуска — 2025. Поставка осуществляется в заводской упаковке. Артикул изделия — 20719, категория — РС4, производитель — Копир.
