Назначение и область применения

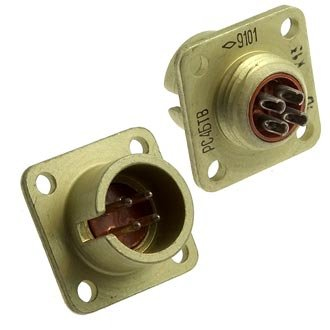

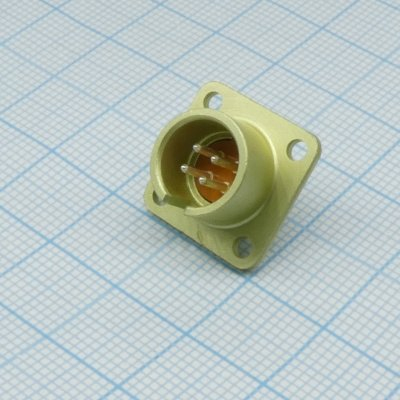

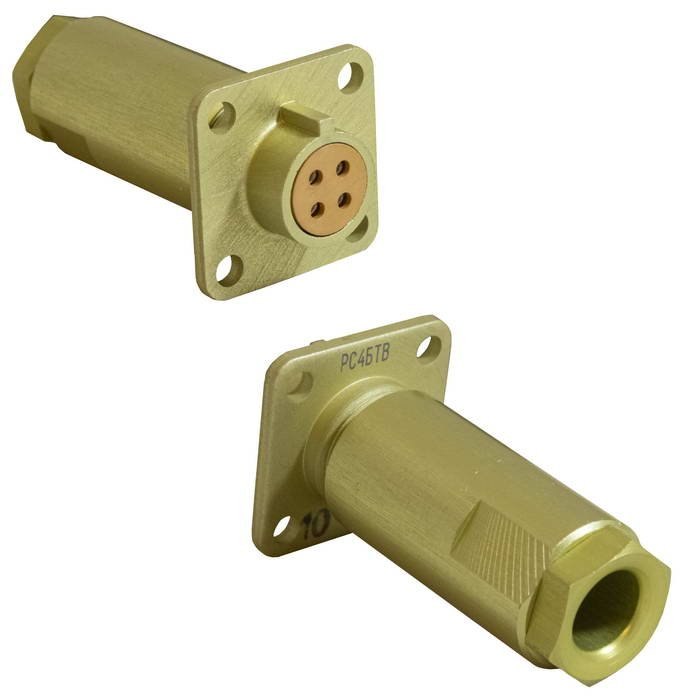

РС4БТВ в исполнении «Копир 5» — низкочастотный цилиндрический субминиатюрный электрический разъём производства завода «Копир». Изделие предназначено для внутреннего монтажа в радиоэлектронной аппаратуре и применяется для соединения и разъединения электрических цепей в приборах общего и специального назначения. Разъём маркируется артикулом 20718 и входит в категорию РС4.

Исполнение «Копир 5» означает приёмку по ТУ АВ0.364.047ТУ с видом приёмки «5». Это соответствует повышенным требованиям к качеству и надёжности, предъявляемым к аппаратуре военной и специальной техники. Разъём поставляется в заводской упаковке, год выпуска — 2008.

Электрические цепи, в которых эксплуатируется изделие, могут быть цепями постоянного тока, переменного тока частотой до 3 МГц и импульсного тока при напряжении до 200 В.

Расшифровка маркировки и конструктивные особенности

Обозначение РС4БТВ построено по следующей схеме:

• РС — тип разъёма: цилиндрический низкочастотный;
• 4 — число контактов;
• Б — врубное соединение;
• ТВ — всеклиматическое тропикоустойчивое исполнение;
• отсутствие буквы «А» — серебряное покрытие контактов.

Корпус разъёма выполнен из алюминиевого сплава, изолятор — из карболита. Поляризация одношпоночная, что исключает неправильное сочленение. Монтаж производится пайкой. Совокупность конструктивных решений обеспечивает работу изделия в жёстких условиях эксплуатации: всеклиматическое тропикоустойчивое исполнение подразумевает стойкость к повышенной влажности и тропическому климату.

Технические характеристики

Условия эксплуатации и надёжность

Низкое переходное сопротивление контактов (не более 5 мОм) и высокое сопротивление изоляции (не менее 1000 МОм) обеспечивают стабильность электрического соединения даже в цепях с повышенными требованиями к потерям. Механический ресурс — 250 циклов сочленений и расчленений, наработка — не менее 1000 часов. Ударная стойкость 500 g и вибростойкость в диапазоне 1–5000 Гц позволяют применять разъём в составе аппаратуры, работающей на подвижных объектах.

Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия — в сочетании с тропикоустойчивым исполнением делает разъём пригодным для эксплуатации в неотапливаемых помещениях, полевых условиях и регионах с жарким влажным климатом.

Порядок применения

Разъём РС4БТВ устанавливается внутри корпуса прибора. Монтаж выполняется пайкой лепестков контактов к проводникам монтажа. Благодаря врубному соединению сочленение происходит продольным перемещением ответной части до защёлкивания, а одношпоночная поляризация задаёт единственно правильное взаимное положение частей и предотвращает повреждение контактов при неверной ориентации. Перед монтажом следует убедиться в соответствии числа контактов и типа ответной части, а также в отсутствии механических повреждений корпуса и изолятора.
