Назначение и область применения

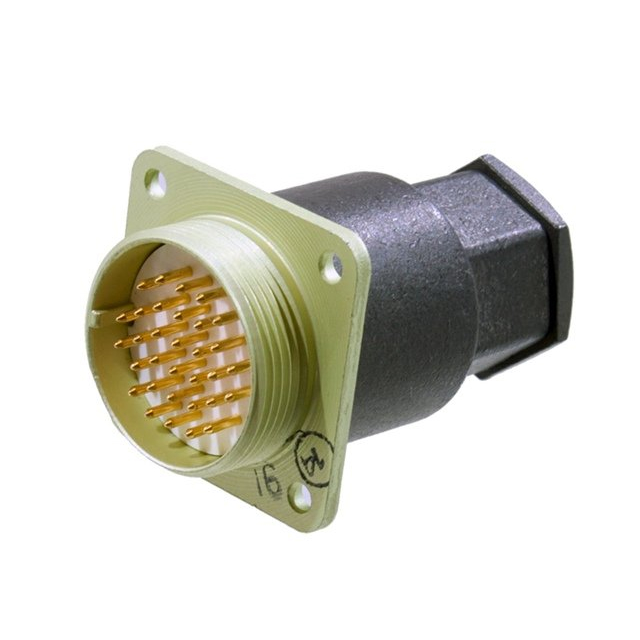

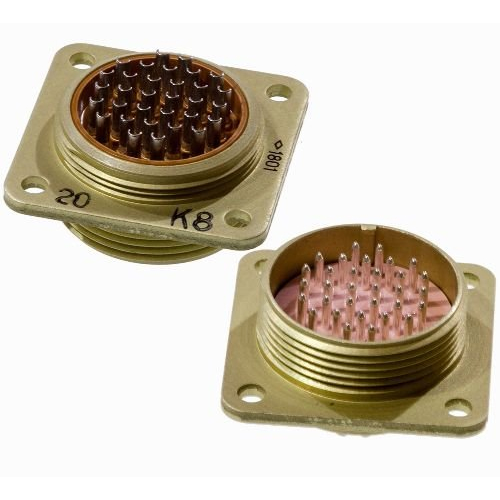

РС32ТВ ВИЛКИ с кожухом «5» представляет собой блочную вилку цилиндрического низкочастотного соединителя серии РС, предназначенную для коммутации электрических цепей постоянного, переменного (до 3 МГц) и импульсного токов. Изделие рассчитано на применение в радиоэлектронной аппаратуре промышленного, измерительного и связного назначения, где требуется надёжное разъёмное соединение с высокой плотностью контактов.

Соединитель выполнен в приборном исполнении (тип Б) и монтируется на панель методом пайки. Конструкция предусматривает резьбовое сочленение с ответной частью, что обеспечивает механическую стабильность соединения и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Технические особенности

Изделие оснащено 32 круглыми штыревыми контактами диаметром 1 мм, изготовленными из латуни с серебряным покрытием. Такое исполнение контактных элементов обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы.

Ключевые электрические характеристики:

• максимальное рабочее напряжение — 200 В;
• ток на разъём — до 62 А;
• ток на отдельный контакт — до 4 А;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 1000 МОм при нормальных условиях.

Корпус изделия изготовлен из алюминиевого сплава с анодированным покрытием, что придаёт ему повышенную стойкость к коррозии и механическим воздействиям. Изолятор выполнен из карболита коричневого цвета. Конструкция предусматривает одношпоночную поляризацию, исключающую неправильное сочленение с ответной частью.

Конструкция и габаритные размеры

Соединитель имеет габаритные размеры 28×28×45 мм при длине корпуса 28 мм. Расстояние между монтажными отверстиями составляет 21,5 мм, диаметр отверстий — 2,7 мм. Изделие не имеет уплотнительной втулки и не является герметичным.

Масса вилки — 21,25 г. Резьбовое сочленение в сочетании с компактными размерами позволяет использовать соединитель в аппаратуре с ограниченным монтажным пространством.

Условия эксплуатации и надёжность

Изделие выполнено в климатическом исполнении ТВ (всеклиматическое, тропикоустойчивое), что подтверждает его пригодность для работы в широком диапазоне внешних воздействующих факторов.

Рабочие условия эксплуатации:

• диапазон температур — от минус 60 до плюс 85 °C;
• относительная влажность воздуха — до 98 % при температуре плюс 35 °C;
• пониженное атмосферное давление — до 1,33×10 в минус четвёртой степени Па;
• вибрационные нагрузки — в диапазоне частот от 1 до 5000 Гц при ускорении до 15g;
• акустические шумы — до 150 дБ;
• ударные нагрузки — до 500g.

Ресурс изделия составляет 250 сочленений, наработка — 1000 часов. Производство осуществлялось в СССР по техническим условиям АВ0.364.047 ТУ. Категория приёмки «5» подтверждает проведение полного комплекса приёмо-сдаточных испытаний в соответствии с техническими условиями, год выпуска — 91.

Комплектация и совместимость

Вилка РС32ТВ поставляется с кожухом «5» и предназначена для ответного сочленения с розетками соответствующего типоразмера серии РС32, имеющими 32 контакта и одношпоночную поляризацию. Применение серебряного покрытия контактов обеспечивает совместимость с ответными элементами, рассчитанными на аналогичные рабочие токи и напряжения.
