Назначение и область применения

Вилка РС32ТВ представляет собой низкочастотный цилиндрический разъём субминиатюрного исполнения из серии РС, предназначенный для коммутации электрических цепей в радиоэлектронной и электротехнической аппаратуре общего и специального назначения. Изделие применяется как внутри приборов, так и на кабельных трассах, где требуется стабильный электрический контакт при повышенных требованиях к вибрационным нагрузкам и климатическим условиям эксплуатации.

Разъём рассчитан на работу в цепях постоянного, переменного и импульсного тока. Частотный диапазон использования составляет ориентировочно до 3 МГц, что позволяет задействовать его в низкочастотных трактах аппаратуры связи, измерительных комплексах, блоках автоматики и управления. Максимальное рабочее напряжение достигает порядка 200 В амплитудного значения, что соответствует типовому низковольтному диапазону радиоэлектронного оборудования.

Конструктивные особенности и электрические параметры

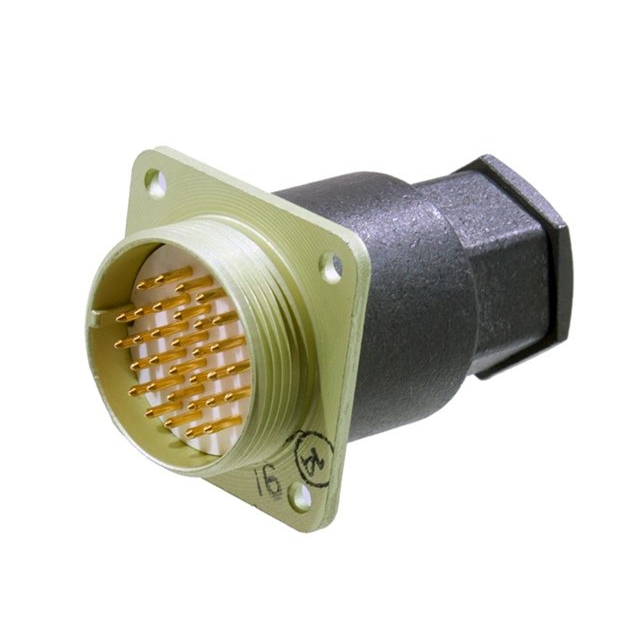

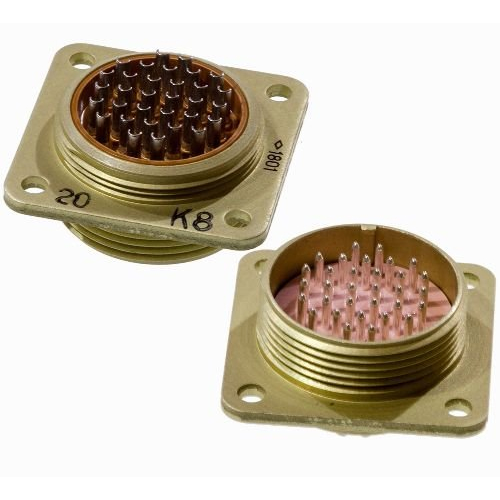

Корпус вилки выполнен в цилиндрическом форм-факторе и предусматривает сочленение с ответной розеткой резьбовым способом. Обозначение изделия расшифровывается следующим образом: «РС» указывает на тип соединителя, «32» обозначает количество контактов (32 штыря), а индекс «ТВ» свидетельствует о тропикоустойчивом всеклиматическом исполнении, обеспечивающем работоспособность в условиях повышенной влажности и перепадов температур. Контактные элементы имеют серебряное покрытие, что гарантирует низкое переходное сопротивление и высокую проводимость в течение всего срока службы.

• Ток на одиночный контакт может достигать порядка 4 А.
• Сопротивление контактов не превышает ориентировочно 5 мОм.
• Сопротивление изоляции в нормальных условиях составляет не менее 1000 МОм.
• Рабочий диапазон температур лежит в пределах от минус 60 градусов Цельсия до плюс 85–100 градусов Цельсия.

Указанные характеристики позволяют эксплуатировать вилку РС32ТВ в составе аппаратуры, подверженной значительным механическим воздействиям. Изделие устойчиво к вибрационным нагрузкам в частотном диапазоне до нескольких килогерц с ускорением порядка 14–15 g, а также к одиночным ударам с высоким ускорением. Для герметичных модификаций серии предусмотрена низкая скорость утечки воздуха при перепаде давления, что важно при использовании разъёма в разрежённой атмосфере или внутри закрытых блоков.

Условия приёмки и маркировка

Настоящее изделие относится к категории приёмки «5», что определяет особые требования к контролю качества и приёмосдаточным испытаниям. Каждая партия проходит проверку электрической прочности изоляции, измерения переходного сопротивления контактов и внешний осмотр на соответствие конструкторской документации. Дата выпуска изделия — август 2000 года — подтверждает длительный срок хранения, допустимый для разъёмов данной серии при соблюдении условий консервации и складского содержания.

Артикул товара — 40809. Вилка РС32ТВ готова к применению в составе как нового оборудования, так и при ремонте или модернизации ранее выпущенной аппаратуры, где требуется замена изношенных соединителей с сохранением исходных посадочных и электрических характеристик.
