Назначение и область применения

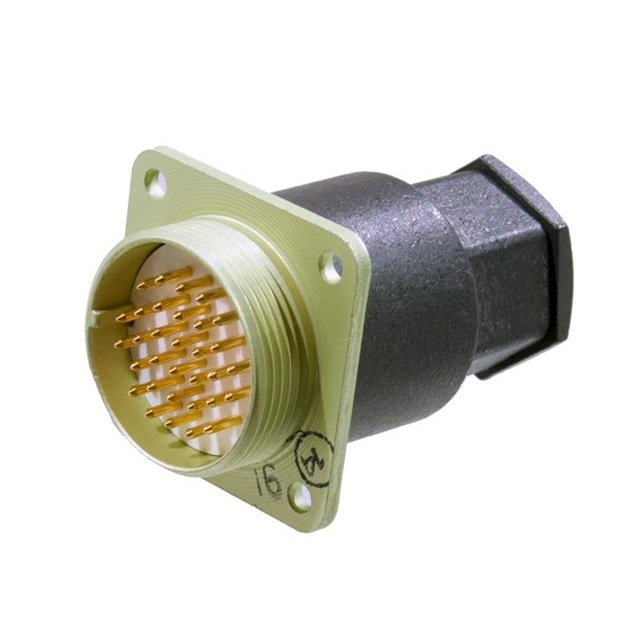

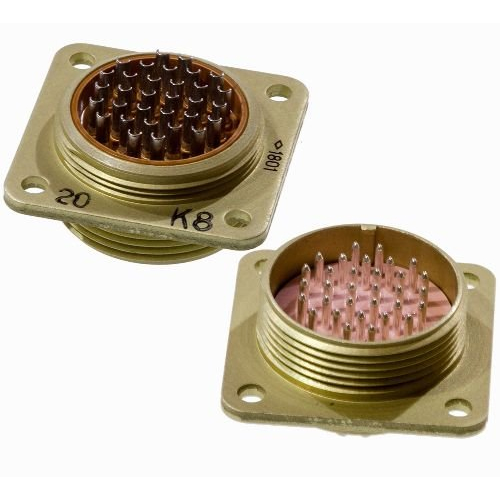

РС32ТВ ВИЛКИ «5» (артикул 40808) представляет собой низкочастотный низковольтный цилиндрический субминиатюрный соединитель приборного типа с резьбовым сочленением и серебряными контактами. Изделие предназначено для внутреннего монтажа и используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Соединитель рассчитан на работу с постоянным током, переменным током частотой до 3 МГц и импульсными сигналами при максимальном рабочем напряжении 200 В.

Благодаря тропикоустойчивому всеклиматическому исполнению (индекс ТВ) изделие сохраняет заявленные электрические и механические параметры в широком диапазоне климатических условий, что позволяет применять его в аппаратуре, эксплуатируемой в регионах с повышенной влажностью и значительными перепадами температур.

Технические характеристики

Соединитель оснащён 32 контактами. Сопротивление контактов составляет не более 5 мОм, максимальный ток на одиночный контакт — 4 А. Токовая нагрузка на весь соединитель варьируется от 15 до 75 А в зависимости от конкретной конфигурации и схемы распределения нагрузки. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм, что обеспечивает надёжное разделение цепей и минимизацию токов утечки.

Рабочий диапазон температур составляет от минус 60 до плюс 85 (или плюс 100) градусов Цельсия в зависимости от режима эксплуатации. Контакты имеют серебряное покрытие, что способствует стабильно низкому переходному сопротивлению и устойчивости к окислению в процессе длительной эксплуатации.

Механическая стойкость и ресурс

Изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 147 метров на секунду в квадрате, а также механические удары многократного действия с ускорением до 5000 метров на секунду в квадрате. Допустимое количество сочленений-расчленений — до 250 циклов, что подтверждает высокий ресурс при многократном использовании в составе обслуживаемого оборудования. Соединитель сохраняет работоспособность при пониженном атмосферном давлении до 1,3 на 10 в минус четвёртой степени Паскаля, что допускает его применение в аппаратуре, работающей в условиях разреженной атмосферы.

Расшифровка обозначения

Маркировка изделия содержит информацию о его ключевых параметрах и конструктивных особенностях:

• РС — тип соединителя;
• 32 — количество контактов;
• ТВ — тропикоустойчивое, всеклиматическое исполнение;
• отсутствие дополнительных букв — резьбовое соединение, серебряное покрытие контактов, без герметизации.

Особенности исполнения

Соединитель выполнен в негерметичном исполнении без дополнительной герметизации, что характерно для приборных разъёмов, устанавливаемых внутри корпусов аппаратуры и не подвергающихся прямому воздействию внешней среды. Резьбовой механизм сочленения обеспечивает надёжную фиксацию ответных частей и исключает самопроизвольное разъединение при вибрационных и ударных нагрузках.

Приёмка изделия соответствует категории «5», год выпуска — 2008. Соединитель относится к категории РС32 и поставляется как самостоятельная сборочная единица для монтажа в составе радиоэлектронных устройств. Конструкция рассчитана на внутренний монтаж, что определяет способ установки — непосредственно на плату или монтажную панель внутри корпуса аппаратуры.
