Назначение и область применения

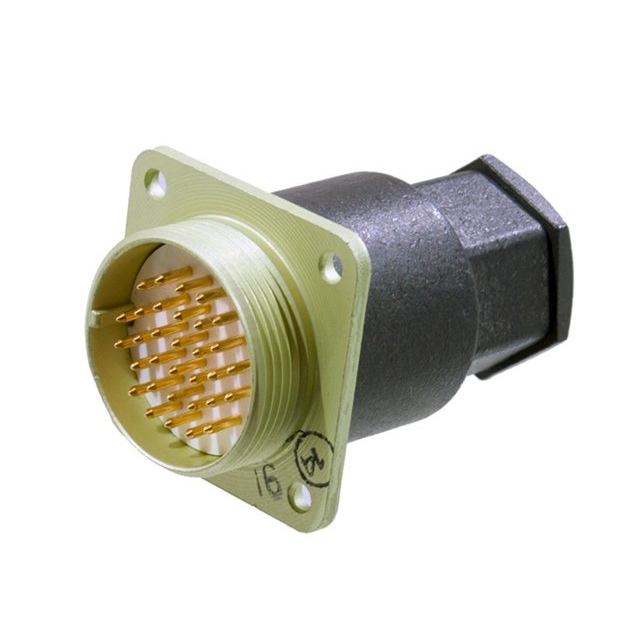

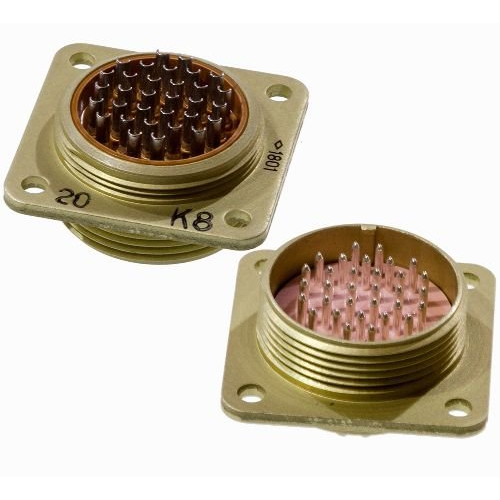

РС32ТВ вилка представляет собой низкочастотный цилиндрический субминиатюрный соединитель резьбового сочленения, предназначенный для внутреннего монтажа. Изделие применяется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Соединитель рассчитан на работу в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока с максимальным напряжением 200 В.

Конструкция вилки предусматривает пайку на кабель, что обеспечивает надёжное и долговечное подключение проводников. Корпуса соединителя имеют одношпоночную поляризацию, исключающую неправильное сочленение с ответной частью. Изделие поставляется в тропикоустойчивом всеклиматическом исполнении, что подтверждается индексом «ТВ» в обозначении.

Вилка РС32ТВ востребована при сборке и ремонте промышленного оборудования, измерительных приборов, систем связи и другой аппаратуры, где требуется компактный многоконтактный разъём с резьбовой фиксацией.

Технические характеристики

Соединитель РС32ТВ вилка имеет следующие подтверждённые параметры:

• количество контактов — 32;
• тип контактов — штыревые (вилка);
• максимальный ток на контакт — до 4 А;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 1000 МОм в нормальных условиях;
• рабочий диапазон температур — от минус 60 до плюс 85 градусов Цельсия;
• количество сочленений-расчленений — 250;
• размер корпуса — 22;
• покрытие контактов — серебряное.

Рабочее напряжение изделия составляет до 200 В. Соединитель рассчитан на эксплуатацию в цепях с частотой до 3 МГц, что позволяет использовать его в низкочастотных и импульсных схемах.

Конструктивные особенности

Вилка изготавливается без кожуха или с кожухом — металлическим либо пластмассовым. Выбор исполнения зависит от условий монтажа и требований конкретного устройства. Резьбовой механизм сочленения гарантирует плотное и виброустойчивое соединение с ответной розеткой, предотвращая самопроизвольное разъединение при механических воздействиях.

Контакты вилки покрыты серебром, что обеспечивает низкое переходное сопротивление и стабильность электрических параметров в течение всего срока службы. Одношпоночная поляризация корпусов исключает ошибки при сборке и подключении.

Расшифровка обозначения изделия:

• РС — тип соединителя;
• 32 — число контактов;
• ТВ — тропикоустойчивое всеклиматическое исполнение;
• вилка резьбового соединения без дополнительных индексов герметичности.

Приёмка и качество

Изделие имеет приёмку «5», что соответствует установленным требованиям для данной категории продукции. Год выпуска — 2008. Соединитель сохраняет заявленные электрические и механические характеристики при соблюдении условий эксплуатации и хранения.

Артикул товара — 40807. Изделие относится к категории РС32 и совместимо с ответными частями соединителей данной серии, имеющими соответствующее количество контактов и исполнение корпуса.
