Назначение и область применения

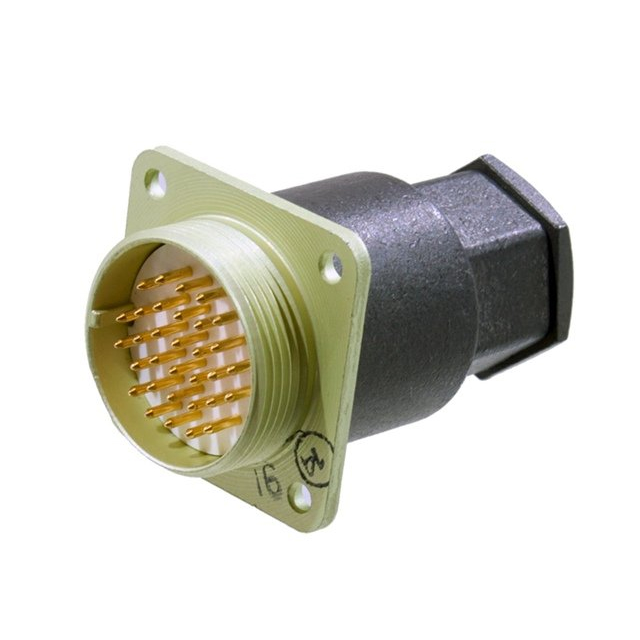

РС32ТВ вилка представляет собой низкочастотный низковольтный цилиндрический субминиатюрный соединитель резьбового сочленения с серебряными контактами, предназначенный для внутреннего монтажа. Устройство используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения. Соединитель рассчитан на работу в цепях постоянного, переменного (до 3 МГц) и импульсного токов при максимальном напряжении 200 В.

Изделие относится к тропикоустойчивому и всеклиматическому исполнению, что подтверждает его пригодность для эксплуатации в жёстких условиях окружающей среды. Диапазон рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, что позволяет применять соединитель как в аппаратуре, работающей при низких температурах, так и в устройствах с повышенным тепловыделением. Конструкция предусматривает резьбовое сочленение, обеспечивающее надёжную фиксацию ответных частей и защиту от самопроизвольного разъединения при вибрациях и механических воздействиях.

Технические характеристики

Соединитель имеет 32 контакта с серебряным покрытием, что обеспечивает стабильное электрическое соединение и низкое переходное сопротивление. Основные параметры изделия:

• количество контактов — 32;
• максимальный ток на контакт — до 4 А;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 1000 МОм в нормальных условиях;
• количество сочленений-расчленений — до 250;
• рабочее напряжение — до 200 В;
• частотный диапазон — до 3 МГц;
• диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия.

Показатель сопротивления изоляции не менее 1000 МОм в нормальных условиях свидетельствует о высоком качестве диэлектрических материалов, применяемых в конструкции соединителя. Допустимое количество сочленений-расчленений до 250 циклов подтверждает механическую надёжность резьбового соединения и контактной группы при многократных коммутациях.

Расшифровка обозначения и особенности конструкции

Маркировка РС32ТВ содержит информацию о типе и конструктивных особенностях соединителя. Обозначение расшифровывается следующим образом:

1. РС — тип соединителя;
2. 32 — число контактов;
3. ТВ — тропикоустойчивое исполнение;
4. вилка резьбового соединения без указания «Б» (врубное);
5. серебряное покрытие контактов (без «А»).

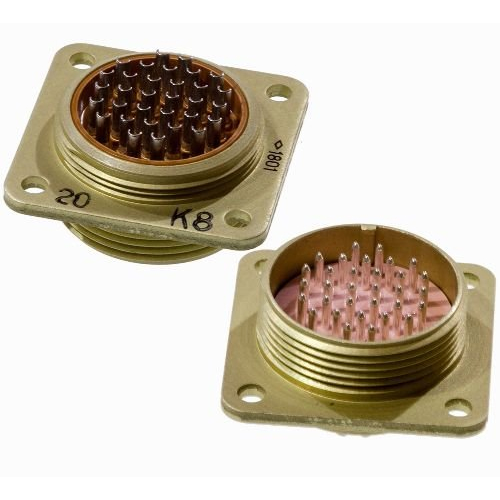

Вилка может выпускаться с кожухом или без него, что позволяет подбирать исполнение в зависимости от конкретных требований монтажа и условий эксплуатации. Приёмка «5» и год выпуска 75–81, указанные в характеристиках, определяют категорию качества изделия и период его производства. Артикул товара — 40806.

Условия эксплуатации и совместимость

Соединитель предназначен для внутреннего монтажа в составе радиоэлектронной аппаратуры. Всеклиматическое исполнение обеспечивает работоспособность при воздействии повышенной влажности, соляного тумана, плесневых грибов и других факторов, характерных для тропического климата. Резьбовой механизм сочленения исключает случайное размыкание цепи при вибрационных нагрузках, что особенно важно для аппаратуры специального назначения.

Серебряное покрытие контактов обеспечивает низкое и стабильное переходное сопротивление, что способствует сохранению параметров электрических цепей в течение всего срока службы. Соединитель совместим с ответными частями того же типоразмера и конструктивного исполнения, что позволяет использовать его при ремонте и комплектовании аппаратуры, выпускавшейся в указанный период.
