Назначение и область применения

РС32ТВ вилка представляет собой низкочастотный низковольтный цилиндрический разъём субминиатюрного типа с 32 контактами. Изделие предназначено для внутреннего монтажа в радиоэлектронной и электротехнической аппаратуре, где требуется надёжное соединение и разъединение электрических цепей постоянного, переменного и импульсного токов. Частотный диапазон применения достигает 3 МГц, что позволяет использовать разъём в цепях звуковой частоты, управляющих сигналах, а также в импульсных схемах умеренной частоты.

Исполнение «ТВ» указывает на тропикоустойчивый всеклиматический вариант. Это означает, что соединитель рассчитан на эксплуатацию в широком диапазоне внешних условий, включая повышенную влажность, резкие перепады температур и воздействие атмосферных факторов. Подобные разъёмы применяются в аппаратуре специального и общего назначения, где предъявляются повышенные требования к стабильности электрических параметров и механической прочности.

Данная позиция относится к приёмке «5», год выпуска 83–85. Изделия с такой маркировкой проходили контроль в соответствии с требованиями, принятыми для радиоэлектронных компонентов данного класса, и предназначались для ответственных узлов аппаратуры.

Электрические параметры

Разъём РС32ТВ рассчитан на работу с максимальным амплитудным значением напряжения до 200 В. Токовая нагрузка на один контакт составляет примерно 4 А. Суммарная допустимая нагрузка по соединителю в целом может достигать десятков ампер, однако конкретное значение зависит от условий эксплуатации, схемы распределения токов по контактам и температурного режима.

Ключевые электрические характеристики:

• рабочее напряжение амплитудное — до 200 В;
• ток на один контакт — до 4 А;
• сопротивление контакта — не более нескольких миллиом;
• сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм;
• частотный диапазон — до 3 МГц.

Низкое переходное сопротивление контактов обеспечивает стабильность соединения при длительной эксплуатации и многократных перекоммутациях. Высокое сопротивление изоляции гарантирует отсутствие утечек между соседними цепями, что особенно важно в низковольтных сигнальных схемах.

Конструкция и монтаж

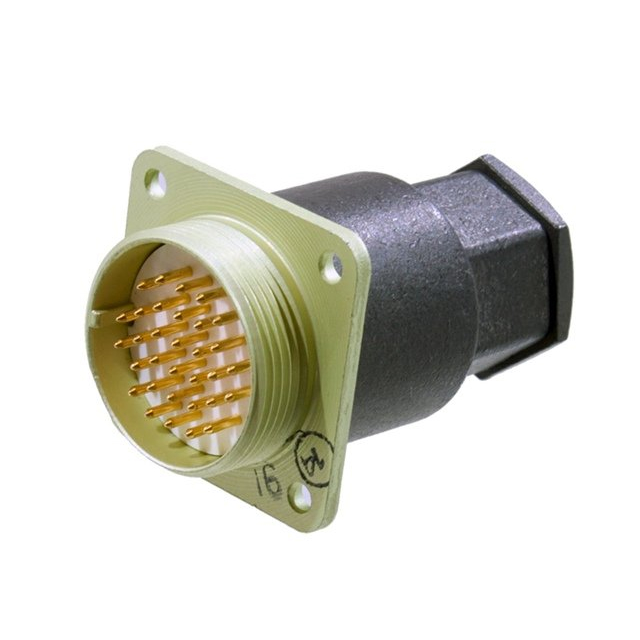

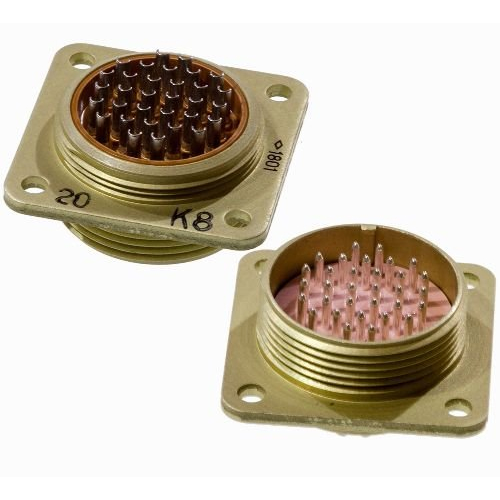

РС32ТВ выпускается в виде вилки, которая может комплектоваться кожухом или поставляться без него. Наличие кожуха обозначается в маркировке как «С/К». Сочленение с ответной розеткой осуществляется резьбовым способом, что обеспечивает надёжную фиксацию соединения и защиту от самопроизвольного разъединения при вибрациях и механических воздействиях.

Контактная группа выполнена штыревыми контактами с серебряным покрытием. Корпус металлический, изолятор изготовлен из карболита или аналогичного материала, устойчивого к нагреву и механическим нагрузкам. Монтаж разъёма производится пайкой на кабель, что позволяет использовать его в составе жгутов и внутриблочных соединений.

Климатические и механические характеристики

Рабочий диапазон температур составляет от примерно минус 60 до плюс 85–100 градусов Цельсия в зависимости от конкретного исполнения. Изделие рассчитано на многократное сочленение — до порядка 250 циклов, устойчиво к вибрационным нагрузкам и перепадам давления. Совокупность этих свойств позволяет применять разъём в бортовой, полевой и стационарной аппаратуре, эксплуатируемой в сложных условиях.

Применение

РС32ТВ вилки с 32 контактами востребованы при построении внутриприборных и межблочных соединений в измерительной технике, системах связи, аппаратуре автоматики и управления. Благодаря тропикоустойчивому исполнению и высокой механической прочности они пригодны для работы в составе оборудования, эксплуатируемого в неотапливаемых помещениях, на подвижных объектах и в условиях повышенной влажности.

Изделие используется как при ремонте ранее выпущенной аппаратуры, так и при изготовлении новых устройств, где требуется совместимость с ответными частями семейства РС32. Наличие резьбового сочленения и возможность установки кожуха позволяют адаптировать разъём под конкретные конструктивные требования монтажа.
