Назначение и область применения

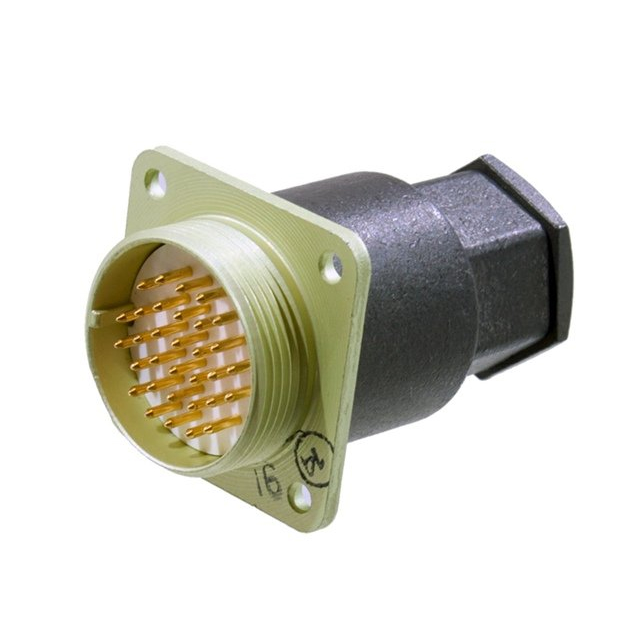

РС32ТВ вилка «5» представляет собой низкочастотный цилиндрический субминиатюрный разъём (соединитель) из серии РС, предназначенный для соединения электрических цепей в радиоэлектронной аппаратуре общего и специального назначения. Артикул изделия — 40804, категория — РС32.

Соединитель используется для присоединения и разъединения цепей постоянного, переменного (до примерно 3 МГц) и импульсного токов. Изделие находит применение в приборах, аппаратуре связи, контрольно-измерительных и других электронных устройствах, где требуется надёжный низковольтный разъём с высокой стабильностью параметров.

Буквосочетание «ТВ» в обозначении указывает на тропико- и всеклиматическое исполнение, что позволяет эксплуатировать разъём в широком диапазоне температур и влажности. Приёмка «5» и год выпуска 87–89 подтверждают принадлежность изделия к партии с военной приёмкой, что гарантирует повышенные требования к качеству и надёжности.

Конструктивные особенности

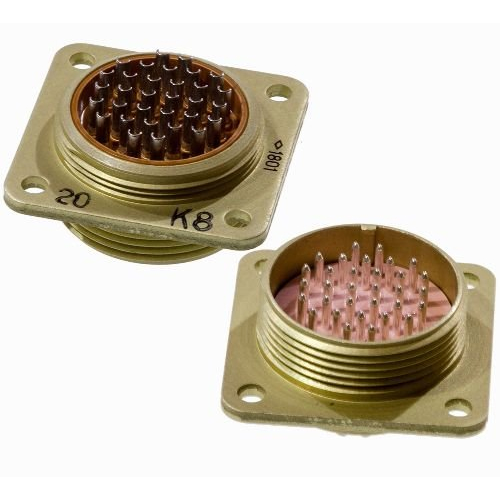

Разъём относится к типу РС — приборный цилиндрический соединитель. Вилка имеет 32 контактных штыря и предназначена для сочленения с розеткой, имеющей такое же количество гнёзд. Контакты изделия обычно изготавливаются с серебряным покрытием, что обеспечивает низкое переходное сопротивление и хорошую стабильность электрических параметров в процессе эксплуатации.

По типу монтажа вилка рассчитана на кабельный монтаж — паечный или кабельный, в зависимости от конкретной модификации. Выпускаются варианты как без кожуха (блочная, «б/к»), так и с кожухом. В обоих вариантах сохраняются основные электрические характеристики, отличаются только механическая защита и габаритные размеры.

Электрические параметры

• Максимальное рабочее напряжение — до 200 В (амплитудное значение для переменного и импульсного тока)
• Ток на один контакт — до примерно 4 А
• Сопротивление контактов не превышает нескольких миллиомов (обычно порядка 5 мОм или менее)
• Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм

Условия эксплуатации

Диапазон рабочих температур обычно составляет от −60 °C до +85…100 °C, что позволяет использовать соединитель в условиях тропического и всеклиматического климата. Изделие выдерживает до нескольких сотен сочленений-расчленений (порядка 250 и более), что важно для обслуживаемой аппаратуры. Высокая изоляционная прочность и стабильные контактные характеристики обеспечивают надёжную работу разъёма в составе радиоэлектронных устройств различного назначения.
