РС32ТВ ВИЛКИ 90-92г «5»

Цена:
1800 ₽
В наличии: 13 шт.

Технические характеристики

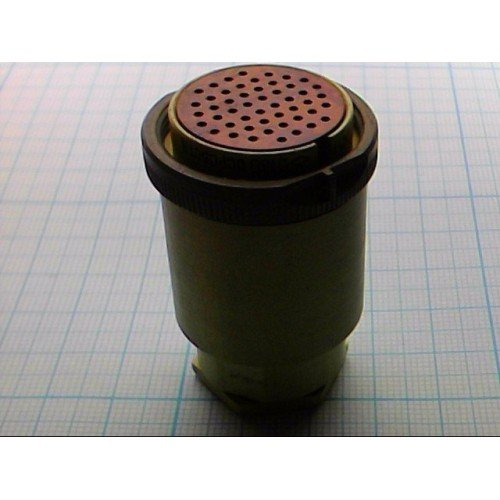

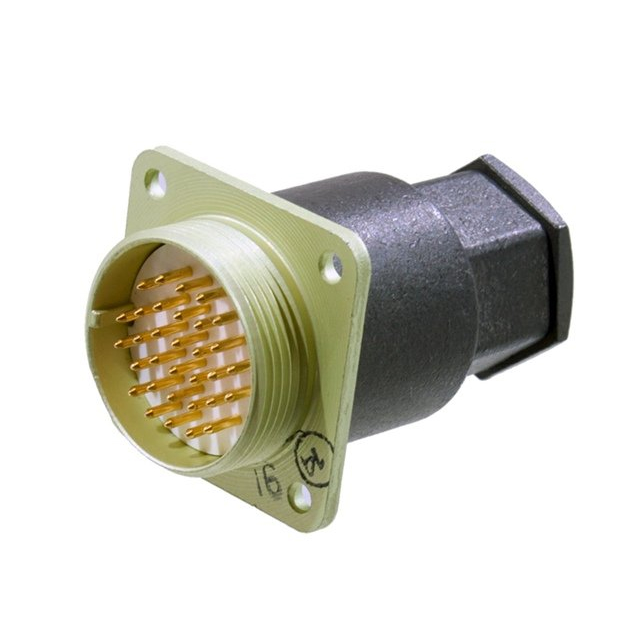

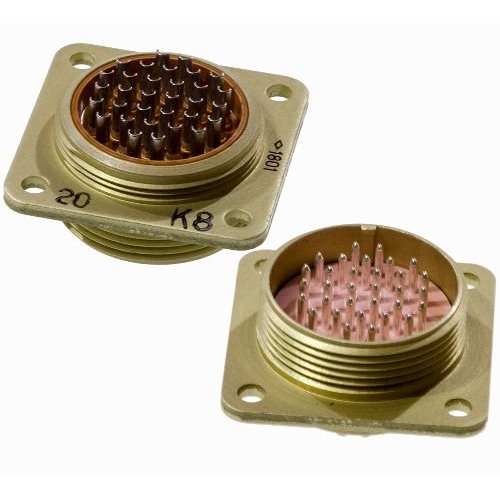

РС32ТВ вилка

Соединитель РС32ТВ вилка — это цилиндрический низкочастотный низковольтный разъём субминиатюрного исполнения, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре.

Основное назначение

РС32ТВ применяется для соединения и разъединения электрических цепей постоянного, переменного (до 3 МГц) и импульсного тока в аппаратуре специального и общего назначения.
Максимальное рабочее напряжение составляет 200 В, что позволяет использовать вилку в низковольтных системах.

Тип и количество контактов

Тип соединителя — РС (резьбовой, цилиндрический), а цифра 32 означает количество контактов в серии.
Контакты выполнены в виде штырей (вилка), часто с серебряным покрытием, обеспечивающим достаточно низкое сопротивление контакта.

Электрические параметры

Максимальный ток на один контакт обычно не превышает 4 А, а сопротивление контакта — не более 5 мОм.
Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000 МОм, что обеспечивает высокую электрическую прочность.

Условия эксплуатации

Вилка выпускается во всеклиматическом тропико‑устойчивом исполнении ТВ , допускающем работу в широком диапазоне температур — примерно от −60 до +85…+100 °C в зависимости от конкретного варианта.
Соединители рассчитаны на многократное сочленение/расчленение (до 250 циклов) и имеют минимальную наработку порядка 1000 часов.

Конструкция и монтаж

Корпус — цилиндрический, резьбовое сочленение с розеткой, поляризация корпусов — одношпоночная, что предотвращает неверную сборку.
Вилка может поставляться без кожуха (для внутреннего монтажа) или со кожухом (с защитой кабельного патрубка), монтаж осуществляется на кабель.

Если нужен более точный разбор по конкретному варианту (без кожуха/с кожухом, блочная и т.п. — по ТУ или артикулу), напишите полное обозначение, и я дам детализацию по габаритам и схеме подключения.
