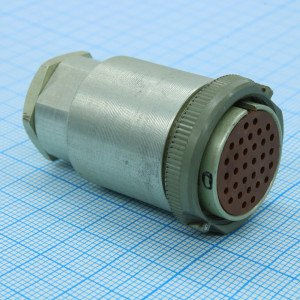

РС32ТВ розетка

РС32ТВ — это цилиндрический низкочастотный электрический соединитель (розетка), широко применяемый в радиоэлектронной аппаратуре общего и специального назначения.

Назначение и область применения

РС32ТВ предназначен для работы в цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов, обеспечивая соединение и разъединение кабельных и приборных линий. Чаще всего такие разъёмы используются в промышленной, военной и транспортной электронике, где требуется надёжный контакт в жёстких условиях эксплуатации.

Конструкция и исполнения

Розетка РС32ТВ может выпускаться в двух основных вариантах:

• «Розетка без кожуха» — для монтажа в корпус или панель с кабельным отводом.

• «Розетка с кожухом» — защищённое исполнение, где корпус дополнительно защищает сочленение от механических повреждений и пыли.

Корпус обычно выполнен из алюминия, а изолятор — из карболита; контакты имеют серебряное покрытие для стабильного электрического сопротивления.

Основные электрические характеристики

Для розетки РС32ТВ типичны следующие параметры:

• количество контактов — 32;

• максимальное рабочее напряжение (амплитудное значение) — до 200 В;

• максимальный ток на контакт — до 4 А, рабочий ток порядка 1‑2 А в зависимости от модификации;

• сопротивление контакта — не более 5 мОм;

• сопротивление изоляции в нормальных условиях — не менее 1000 МОм (в некоторых исполнениях выше).

Условия эксплуатации

РС32ТВ изготавливается в тропико‑всеклиматическом исполнении ТВ, что означает всеклиматическое применение и устойчивость к тропическим условиям. Диапазон рабочих температур для ряда модификаций составляет примерно от −60 до +85 °C, обеспеченная влажность порядка 98% при +35 °C и пониженное атмосферное давление. Соединитель рассчитан на многократные циклы сочленения‑расчленения (порядка 250–500 циклов в зависимости от модификации) и работает в условиях вибрации и ударных нагрузок.
