Назначение и область применения

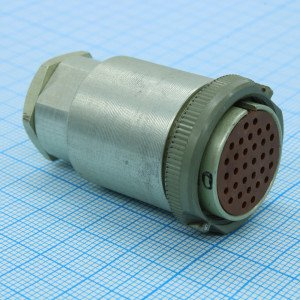

РС32ТВ розетка (артикул 40810) представляет собой цилиндрический пылебрызгозащищённый разъём, предназначенный для работы в электрических цепях постоянного, переменного тока частотой до 3 МГц, а также импульсного тока. Изделие относится к категории соединителей РС32 и используется для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения.

Разъём рассчитан на применение в приборных и кабельных системах, где требуется надёжное контактирование в условиях повышенной влажности, запылённости и значительных механических нагрузок. Розетка может эксплуатироваться как с кожухом, так и без него, а также сочетаться с герметичной или негерметичной вилкой соответствующего типоразмера, что расширяет возможности компоновки аппаратуры.

Климатическое исполнение всеклиматическое тропикоустойчивое (ТВ) подтверждает пригодность изделия к работе в широком диапазоне внешних воздействий, включая тропическую влажность и резкие перепады температур.

Технические характеристики

Электрические параметры розетки обеспечивают стабильную передачу сигналов и питающих напряжений в составе радиоэлектронных устройств. Основные подтверждённые особенности изделия:

• максимальное рабочее напряжение — 200 В (амплитудное значение);
• максимальная токовая нагрузка на контакт — 4 А;
• рабочая токовая нагрузка — 1,9 А;
• сопротивление контактов — не более 5 мОм;
• сопротивление изоляции — не менее 1000 МОм в нормальных условиях;
• диапазон рабочих частот — до 3 МГц для переменного тока.

Конструкция соединителя обеспечивает низкое переходное сопротивление контактных пар и высокое сопротивление изоляции, что особенно важно при коммутации слаботочных сигнальных цепей и цепей с импульсным характером нагрузки.

Условия эксплуатации и механическая стойкость

Розетка рассчитана на эксплуатацию в жёстких условиях, характерных для аппаратуры специального назначения. Изделие сохраняет работоспособность при следующих внешних воздействиях:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 147 м/с²;
• одиночные удары и многократные механические воздействия;
• температура окружающей среды от минус 60 до плюс 85 °C;
• относительная влажность воздуха до 98 процентов при температуре плюс 35 °C;
• пониженное атмосферное давление до 1,33×10⁻⁴ Па.

Ресурс соединителя составляет до 500 циклов сочленений и расчленений, что подтверждает его долговечность при многократных перекоммутациях в процессе настройки, ремонта и эксплуатации аппаратуры.

Комплектность и приёмка

Изделие поставляется с приёмкой «5», что соответствует порядку контроля качества, установленному для данной категории электрорадиоизделий. Год выпуска партии — 82–85. Артикул 40810 однозначно идентифицирует данную позицию среди соединителей серии РС32.

Розетка РС32ТВ применяется в составе бортовой, наземной и стационарной аппаратуры, где требуется сочетание тропикоустойчивого исполнения, пылебрызгозащиты и стабильных электрических параметров при воздействии вибраций и ударных нагрузок. Конструктивная совместимость с ответными вилками серии РС32 обеспечивает взаимозаменяемость при комплектовании жгутов и кабельных сборок.
