Назначение разъёма РС32ТВ

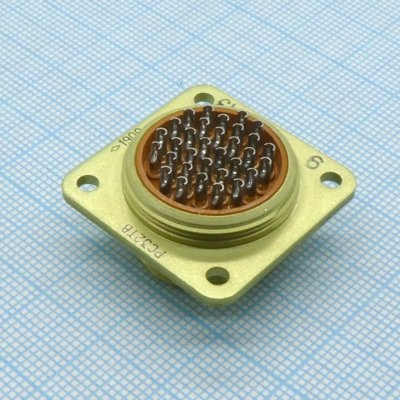

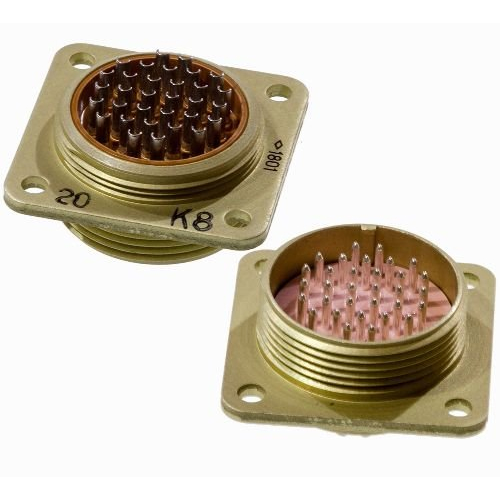

РС32ТВ р Копир «5» — это пылевлагозащищённый низкочастотный цилиндрический разъём серии РС‑ТВ, выпускавшийся советским заводом «Копир» по спецификации «5», что соответствует приёмке «5». Изделие относится к классу субминиатюрных низковольтных соединителей и предназначено для соединения и разъединения электрических цепей постоянного, переменного и импульсного тока. Рабочий диапазон частот переменного тока составляет примерно до 3 МГц.

Разъём применяется в радио- и электронной аппаратуре специального и общего назначения. Конструкция рассчитана на эксплуатацию в бортовых и стационарных устройствах, в том числе при повышенных механических воздействиях и в широком диапазоне температур. Артикул изделия — 20717, категория — РС32.

Модификации с индексом «5» изготавливались в соответствии с приёмкой по техническим условиям АВ0.364.047ТУ, которые распространяются именно на разъёмы серии РС‑ТВ.

Подтверждённые технические особенности

Для типовой модификации РС32ТВ заявлены следующие электрические и эксплуатационные параметры:

• максимальное рабочее напряжение (амплитудное значение) — до 200 В;
• максимальный ток на один контакт — до 4 А, рабочий ток на контакт — около 1,9 А;
• сопротивление электрического контакта — не более 5 мОм;
• сопротивление изоляции в нормальных условиях — не менее 1000 МОм;
• число циклов сочленения и расчленения — порядка 250;
• минимальная наработка — не менее 1000 часов.

Контакты, как правило, имеют серебряное покрытие. Оно обеспечивает низкое переходное сопротивление и устойчивость к окислению, что важно при длительной эксплуатации и в условиях повышенной влажности.

Условия эксплуатации

Разъём РС32ТВ «5» рассчитан на работу при температуре окружающей среды примерно от минус 60 °C до плюс 85 °C. Допускается эксплуатация в условиях пониженного атмосферного давления до значений порядка 1,3 умножить на 10 в минус четвёртой степени Па.

Изделие выдерживает вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 147 метров на секунду в квадрате, что соответствует примерно 15 g. Также допускаются ударные нагрузки: одиночные — до 5000 метров на секунду в квадрате (около 500 g) и многократные — до 500 метров на секунду в квадрате (около 50 g). Совокупность этих характеристик подтверждает пригодность разъёма для жёстких условий эксплуатации.

Конструкция и применение

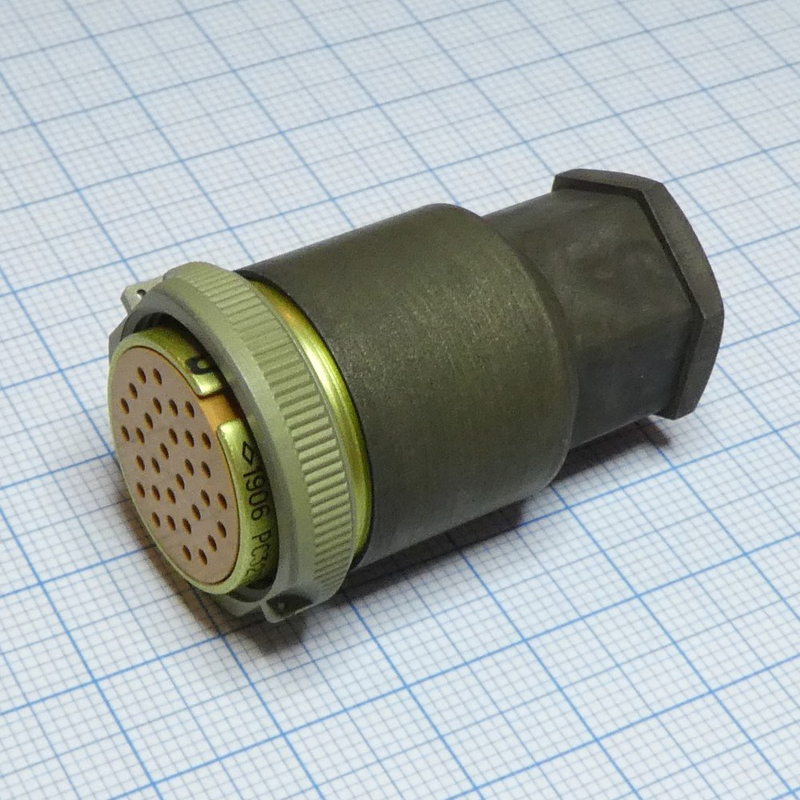

Разъёмы серии РС‑ТВ могут выпускаться в виде кабельной розетки с кожухом или без него. Соединение выполняется резьбовым способом, а корпус имеет пылевлагозащищённое исполнение. Такая конструкция повышает надёжность соединения и защищает контактную группу от пыли и влаги.

Область применения охватывает бортовую и стационарную радиоэлектронную аппаратуру, где требуется компактное и механически прочное соединение электрических цепей. Разъём подходит для коммутации цепей постоянного, переменного и импульсного тока в пределах указанных электрических параметров.

Сведения о поставке

Товар поставляется в заводской упаковке. Год выпуска — 2007. Страна производства в предоставленных данных не указана.
