Назначение и область применения

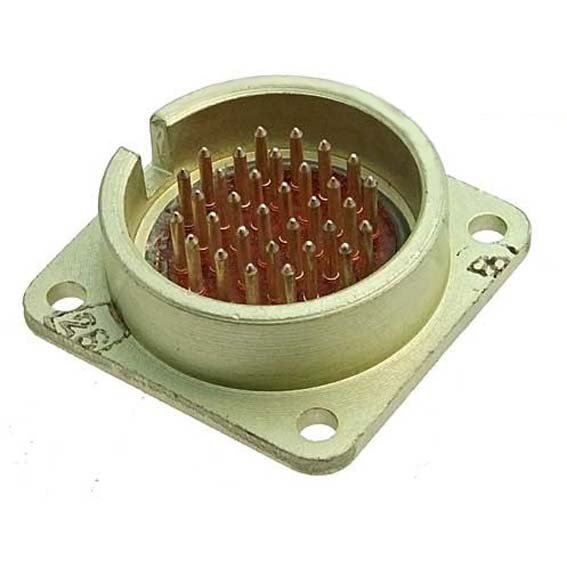

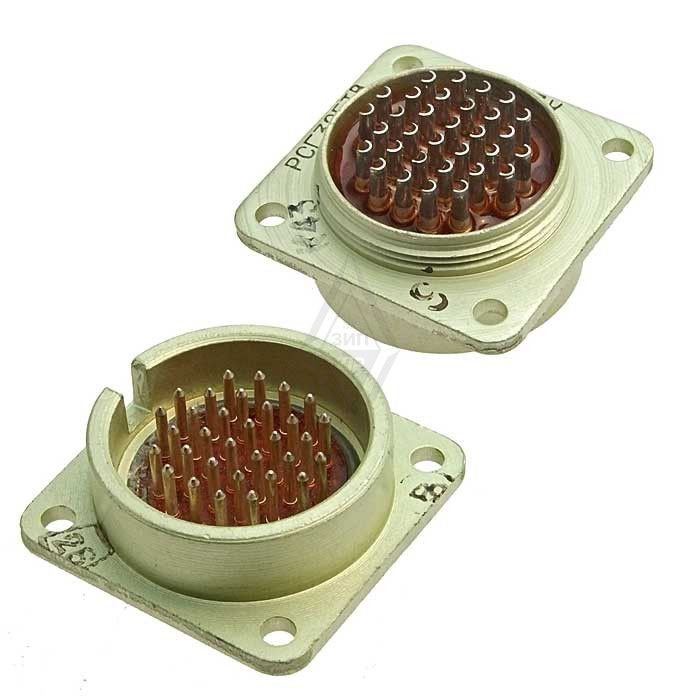

РС32БТВ вилка «5» представляет собой цилиндрический низкочастотный соединитель-вилку, предназначенный для работы в электрических цепях постоянного, переменного (до частоты около 3 МГц) и импульсного токов. Изделие применяется в радио- и электронной аппаратуре специального и общего назначения для соединения и разъединения кабельных линий с приборами. Конструкция рассчитана на всеклиматическое тропикоустойчивое исполнение (ТВ), что позволяет эксплуатировать соединитель в условиях широкого диапазона температур и повышенной влажности.

Вилка предназначена для монтажа на панель и сочленяется с ответной розеткой врубным способом без применения резьбового соединения. Такое конструктивное решение обеспечивает быстрое и надёжное подключение кабельных сборок к стационарному оборудованию, измерительным приборам и блокам радиоэлектронной аппаратуры.

Основные технические характеристики

Соединитель РС32БТВ вилка «5» имеет следующие подтверждённые электрические параметры:

• Количество контактов — 32 штыревых контакта диаметром 1 мм.
• Максимальное рабочее напряжение — до 200 В (амплитудное значение).
• Максимальный ток на контакт — до 4 А, рабочий ток — около 1,9–2 А на контакт.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Сопротивление контактов — не более 5 мОм.

Диапазон рабочих температур составляет примерно от −60 до +85…105 °C в зависимости от конкретного исполнения. Изделие выдерживает синусоидальную вибрацию в диапазоне частот 1–5000 Гц с ускорением до примерно 15g, а также многократные и одиночные ударные нагрузки с ускорением до сотен и тысяч g. Такие механические характеристики подтверждают пригодность соединителя для применения в аппаратуре, подверженной значительным вибрационным и ударным воздействиям.

Конструкция и материалы

Вилка имеет приборный цилиндрический корпус условного размера 22, изготовленный из алюминиевого сплава с анодированным покрытием. Анодирование обеспечивает защиту корпуса от коррозии и механических повреждений, а также придаёт изделию устойчивость к воздействию внешней среды. Изолятор соединителя выполнен, как правило, из карболита — материала, обладающего высокими диэлектрическими свойствами и стойкостью к нагреву.

Контакты вилки — штыревые, круглые, неразборные, с серебряным покрытием. Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и стабильность электрического соединения в течение всего срока эксплуатации. Монтаж вилки на панель осуществляется с помощью винтов или крепёжных отверстий, предусмотренных в корпусе изделия.

Варианты исполнения

Вилка РС32БТВ может выпускаться в вариантах «без кожуха» или «с кожухом». В каждом из вариантов сохраняются одинаковый тип контактов и основные электрические параметры. Наличие кожуха обеспечивает дополнительную защиту контактной группы от механических повреждений и загрязнений, тогда как вариант без кожуха может применяться в случаях, когда требуется минимальная масса и компактность узла сочленения.

Приёмка и маркировка

Изделие имеет приёмку «5», что подтверждает соответствие установленным требованиям по качеству и надёжности. Год выпуска данной партии — 93. Артикул изделия — 40801. Категория — РС32. Эти данные позволяют однозначно идентифицировать соединитель при заказе, учёте на складе и комплектации аппаратуры.
