| НАЗВАНИЕ | ГОД, ПРИЕМКА | КАТЕГОРИЯ | ФОТО | СКЛАД | ЦЕНА | СРАВНИТЬ | КУПИТЬ | ЗАКАЗАТЬ |
|---|---|---|---|---|---|---|---|---|

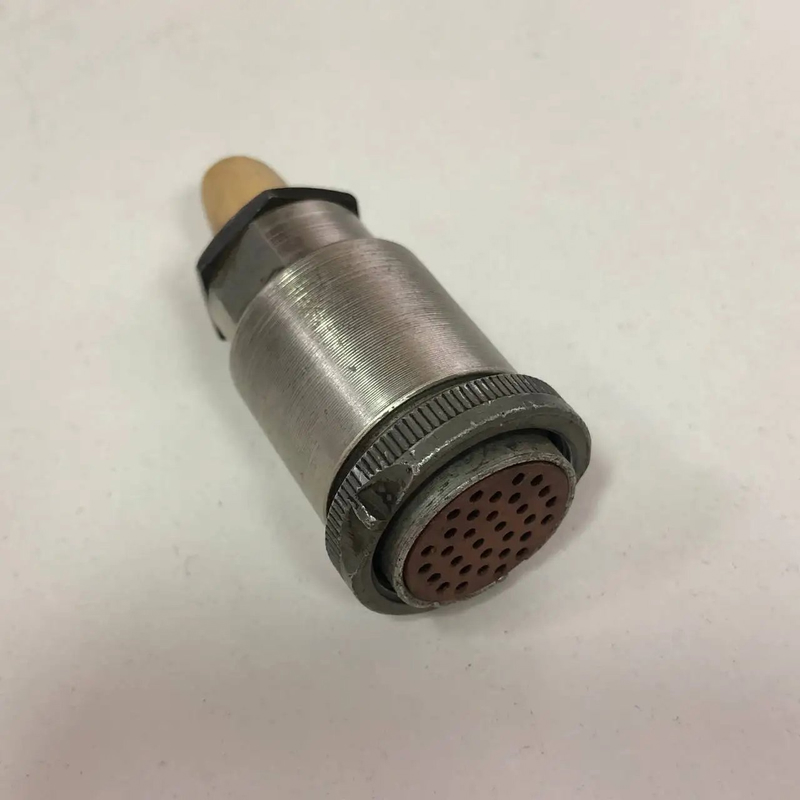

20717РС32ТВ рПроизводитель: Копир | Год: 2007, «5» |  | > 4 шт. | 2450 ₽ | ||||
40800РС32 кожух |  | > 89 шт. | 650 ₽ | |||||

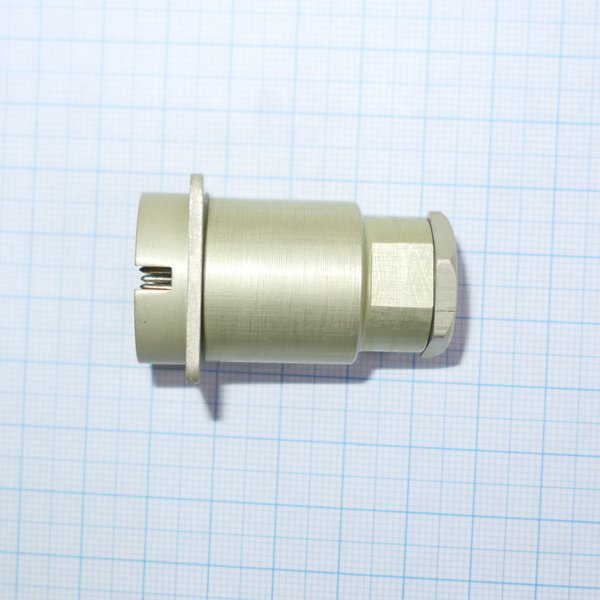

40801РС32БТВ ВИЛКИ | Год: 93, «5» |  | > 15 шт. | 1800 ₽ | ||||
40802РС32ТВ ВИЛКИ с кожухом | Год: 91, «5» |  | > 13 шт. | 2400 ₽ | ||||

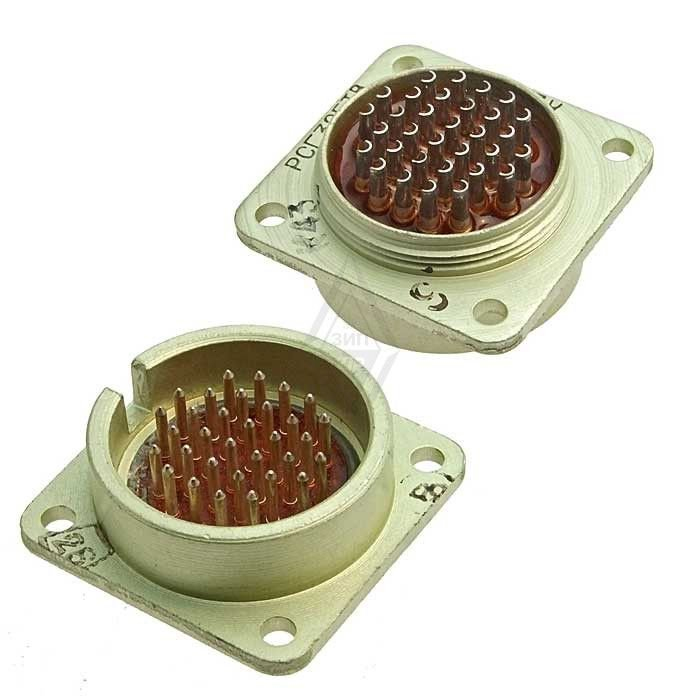

40803РС32ТВ ВИЛКИ | Год: 90-92, «5» |  | > 13 шт. | 1800 ₽ | ||||
40804РС32ТВ ВИЛКИ | Год: 87-89, «5» |  | > 16 шт. | 1500 ₽ | ||||

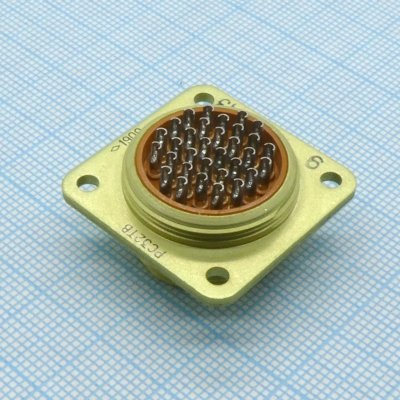

40805РС32ТВ ВИЛКИ | Год: 83-85, «5» |  | > 12 шт. | 1200 ₽ | ||||
40806РС32ТВ ВИЛКИ | Год: 75-81, «5» |  | > 27 шт. | 1500 ₽ | ||||
40807РС32ТВ ВИЛКИ | Год: 2008, «5» |  | > 74 шт. | 3000 ₽ | ||||
40808РС32ТВ ВИЛКИ | Год: 2008, «5» |  | > 49 шт. | 3000 ₽ | ||||
40809РС32ТВ ВИЛКИ | Год: 2000-08, «5» |  | > 14 шт. | 3000 ₽ | ||||
40810РС32ТВ РОЗЕТКИ | Год: 82-85, «5» |  | > 64 шт. | 1500 ₽ | ||||

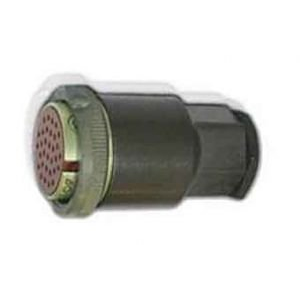

40811РС32ТВ РОЗЕТКИ | Год: 77-84, «5» |  | > 60 шт. | 1450 ₽ |
Соединители серии РС32 — это низкочастотные цилиндрические субминиатюрные разъемы для внутреннего монтажа, предназначенные для работы в электрических цепях постоянного, переменного (частотой до 3 МГц ) и импульсного токов.
Основные характеристики
| Параметр | Значение |
|---|---|
| Количество контактов | 32 |
| Условный размер корпуса | 22 мм |
| Максимальное рабочее напряжение | 200 В |
| Рабочая нагрузка на контакт | 1,9 А (макс. 4 А на одиночный контакт) |
| Максимальная токовая нагрузка на соединитель | 15–75 А |
| Сопротивление контактов | не более 5 МОм |
| Покрытие контактов | серебро (РС-Э), золото (РСА-Э, РСГА-Э) |
| Вид сочленения | резьбовое |
| Поляризация корпуса | одношпоночная |
| Способ монтажа | объемный, пайкой |
| Климатическое исполнение | УХЛ (всеклиматическое) |
| Рабочая температура | от −60 до +85 °C |
Конструкция
Состоят из герметичной или негерметичной приборной вилки и негерметичной приборной или кабельной розетки
Вилки могут изготавливаться без кожуха или с металлическим кожухом
Токопроводные корпусные детали
Технические условия: АВ0.364.047 ТУ , приёмка «5» по АВ0.364.047 ТУ
Применение
Соединители РС32 используются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общего назначения . Идеально подходят для задач, требующих надежного соединения большого количества сигнальных линий в компактном исполнении.
