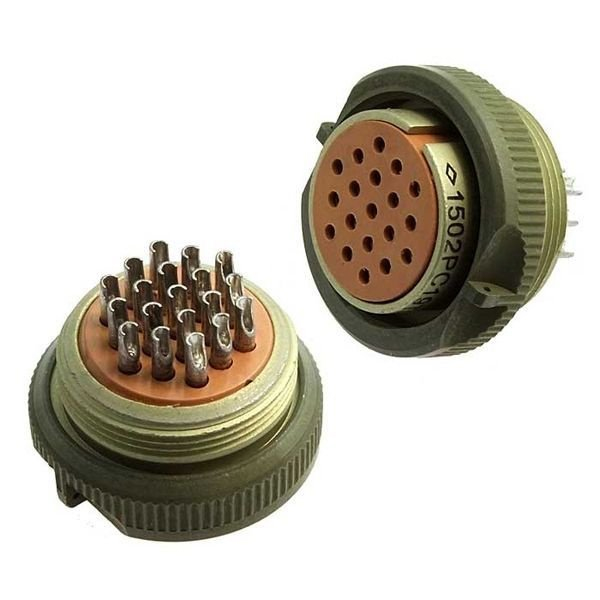

РС19А корпус

РС19А — это цилиндрический низкочастотный соединитель советской/российской серии РС, который встречается в исполнениях с вилкой и розеткой, а также в вариантах с кожухом и без него.

Корпус

Корпус у РС19А обычно металлический, алюминиевый , с анодированным покрытием или другим защитным исполнением в зависимости от модификации. Для этой серии указываются разные условные размеры корпуса — встречаются размеры 10, 12, 14, 18, 22, 24 и 27. У конкретной розетки кабельного исполнения без кожуха в одном из описаний указан диаметр корпуса 22,5 мм и высота 17,8 мм.

Конструкция

РС19А относится к резьбовому типу сочленения, то есть соединение выполняется с помощью резьбы, а не байонета или защёлки. Корпуса могут быть блочными, приборными или кабельными — это зависит от конкретного исполнения и способа монтажа. Для серии также указывается одношпоночная поляризация, чтобы исключить неправильную стыковку.

Назначение

Соединители этой серии применяются в электрических цепях постоянного, переменного и импульсного тока, а также в электро-, радио- и контрольно-измерительной аппаратуре. Они рассчитаны на внутренний монтаж и используются как в приборной, так и в кабельной части соединения. В зависимости от исполнения встречаются варианты с разным покрытием контактов: серебро или золото.

Что важно смотреть

Если вам нужен именно корпус РС19А , обычно проверяют четыре вещи: условный размер, наличие кожуха, тип исполнения — приборный или кабельный, и материал/покрытие корпуса. Для совместимости также важно совпадение схемы контактов и поляризации.
