Назначение

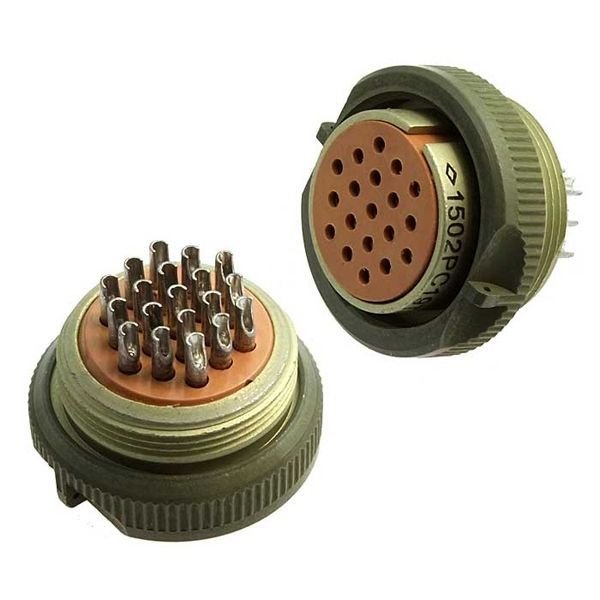

РС19ТВ р с/к «Копир» представляет собой цилиндрический низкочастотный соединитель всеклиматического исполнения, выполненный в формате розетки с кожухом и резьбовым соединением. Изделие предназначено для коммутации электрических цепей постоянного, переменного и импульсного тока в составе промышленной и приборной аппаратуры.

Основное назначение соединителя — обеспечение надёжного электрического контакта в низковольтных цепях при эксплуатации в различных климатических условиях. Всеклиматическое исполнение позволяет применять розетку как в закрытых помещениях, так и на открытом воздухе в составе оборудования, рассчитанного на работу в широком диапазоне температур.

Розетка входит в серию РСхТВ, которая допускает различные варианты сочленения и исполнения, включая розетки и вилки, с кожухом или без него. Это делает серию универсальной для построения разъёмных соединений в жгутах и кабельных сборках.

Расшифровка обозначения

Маркировка изделия построена по стандартной схеме, принятой для данной серии соединителей, и содержит информацию о конструкции и условиях применения:

• РС — цилиндрический соединитель.
• 19 — число контактов.
• ТВ — всеклиматическое исполнение.
• с/к — с кожухом.
• «5» — вид приемки и исполнения по документации производителя и поставщиков.
• р — розетка.

Подтверждённые технические особенности

Для данной розетки заявляются следующие характеристики:

• Покрытие контактов — серебряное.
• Максимальное рабочее напряжение — 200 В.
• Сопротивление контактов — не более 0,005 Ом.
• Рабочий ток — до 4 А на разъём.
• Сопротивление изоляции — не менее 1000 МОм.
• Температурный диапазон — от -60 °C до +85 °C.

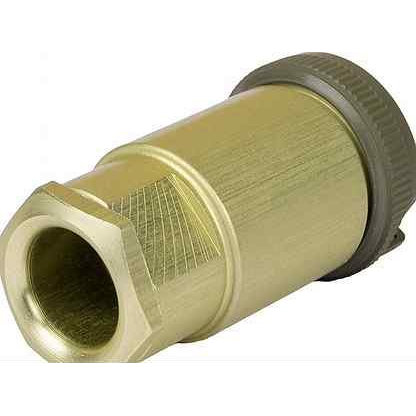

Резьбовое соединение обеспечивает механическую фиксацию сочленённых частей и устойчивость к вибрационным нагрузкам. Наличие кожуха защищает контактную группу от механических повреждений и воздействия внешней среды.

Применение

Соединители серии РС19ТВ применяются в промышленной и приборной аппаратуре, где требуется надёжный разъём для низковольтных цепей и работа в разных климатических условиях. Типовые области использования — блоки питания, пульты управления, измерительные приборы, кабельные сборки и жгуты, соединительные линии между отдельными устройствами и узлами оборудования.

Благодаря всеклиматическому исполнению розетка подходит для техники, эксплуатируемой в условиях повышенной влажности, пониженных температур и других неблагоприятных факторов внешней среды. Серебряное покрытие контактов способствует стабильности переходного сопротивления при длительной эксплуатации и многократных сочленениях.

Характеристики

• Название: РС19ТВ р с/к Копир «5».
• Артикул: 20716.
• Категория: РС19.
• Производитель: Копир.
• Приемка: «5».
• Год: 2025.
• Комплектация: заводская упаковка.
