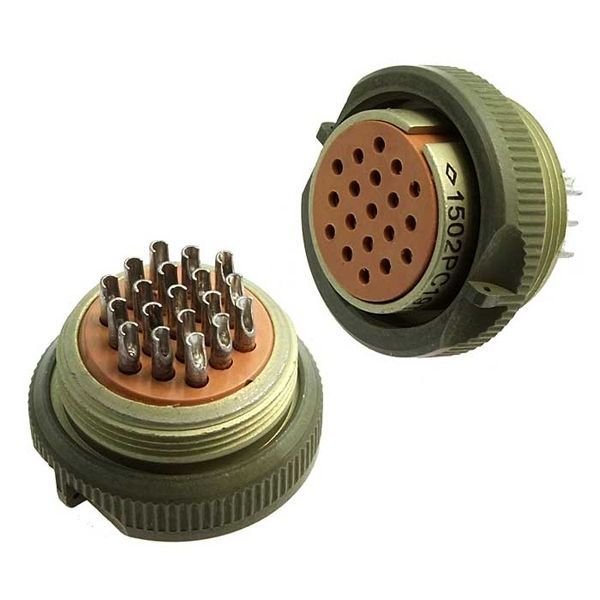

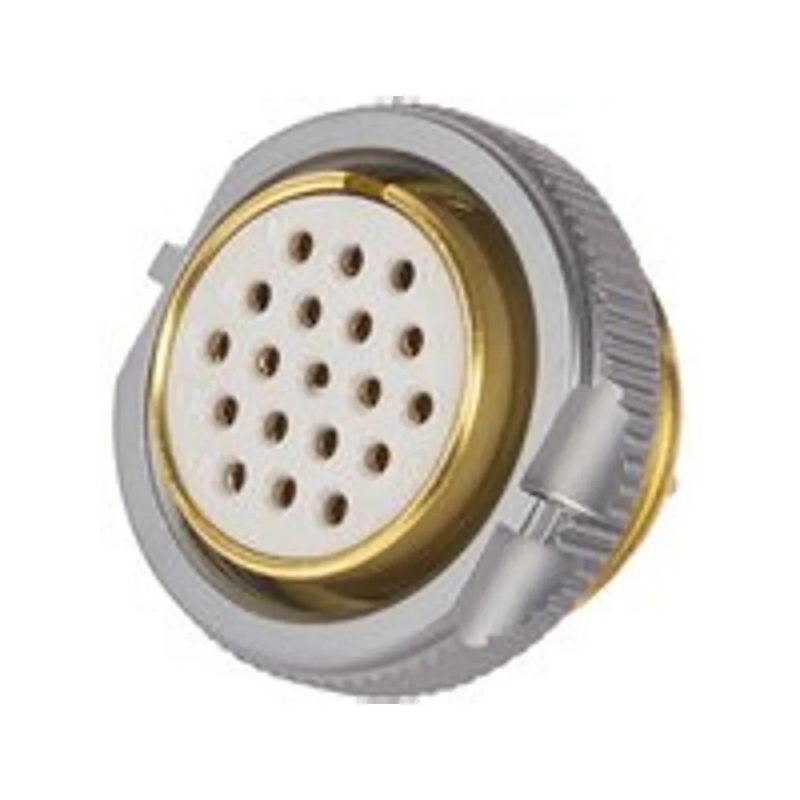

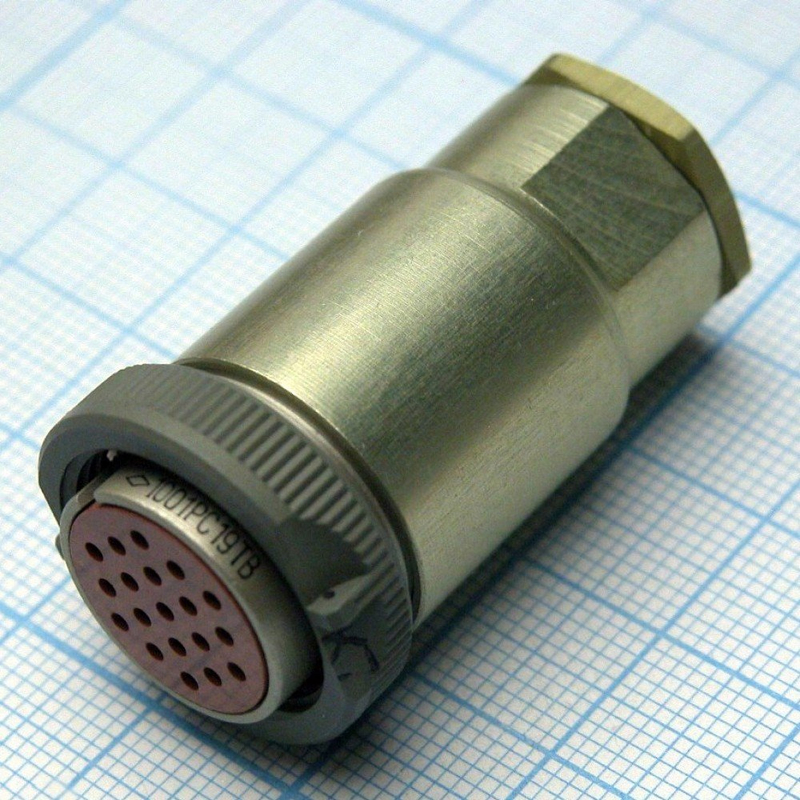

РС19ТВ — это цилиндрическая низкочастотная розетка серии РС на 19 контактов, предназначенная для работы в цепях постоянного, переменного и импульсного тока. Исполнение «без кожуха» означает, что это вариант для объемного монтажа без защитного корпуса, а соединение у нее резьбовое и одношпоночное по поляризации.

Основные особенности

• Количество контактов: 19.

• Исполнение: розетка без кожуха, для объемного монтажа.

• Климатическое исполнение: всеклиматическое.

• Тип соединения: резьбовое.

• Поляризация корпуса: одношпоночная.

Технические параметры

• Максимальное рабочее напряжение: 200 В.

• Сопротивление контактов: не более 5 мОм.

• Сопротивление изоляции: не менее 1000 МОм.

• Рабочая температура: примерно от -55/-60 до +85 °C.

• Ресурс сочленений: 250 циклов.

• Минимальная наработка: 1000 часов.

Конструктивно

Это изделие относится к семейству круглых низкочастотных разъемов серии РС и применяется там, где нужен надежный многоконтактный соединитель с резьбовой фиксацией. Для таких розеток обычно указывают серебряное покрытие контактов и приборное исполнение корпуса.

Где применяется

РС19ТВ используют в промышленной и аппаратурной технике, где важны виброустойчивость, стабильный контакт и работа в широком диапазоне температур. По доступным описаниям, соединитель рассчитан на эксплуатацию в электрических цепях общего назначения, включая постоянный, переменный и импульсный ток.

Что важно при подборе

При выборе нужно сверять не только число контактов, но и тип исполнения: «без кожуха», способ монтажа, размеры корпуса и совместимость с ответной частью серии РС. Для этой серии критичны поляризация, тип резьбы и совпадение по исполнению контактов и покрытию.
