Назначение и область применения

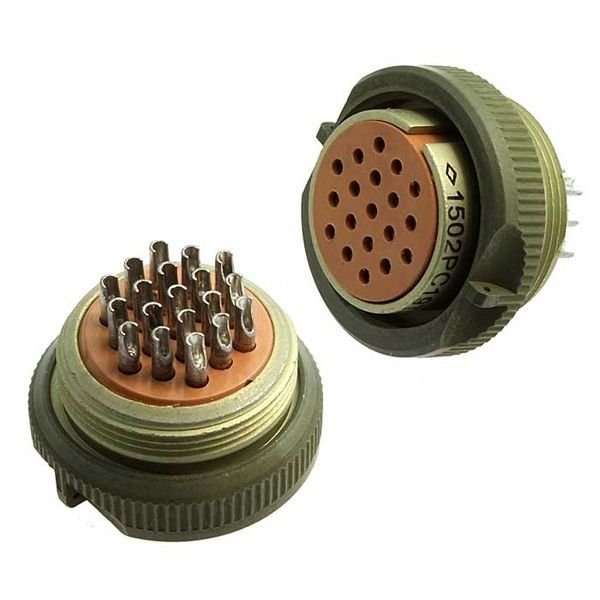

РС19ТВ — цилиндрический низкочастотный соединитель, выполненный в виде розетки с кожухом. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц, а также в цепях импульсных сигналов. Соединитель рассчитан на внутренний монтаж в радиоэлектронной аппаратуре специального и общего назначения.

Исполнение — всеклиматическое (тропикоустойчивое), что подтверждается соответствием техническим условиям ТУ АВ0.364.047ТУ или АШДК.434410.059ТУ. Розетка РС19ТВ применяется в промышленной аппаратуре, включая железнодорожное оборудование, где требуется надёжное разъёмное соединение электрических цепей в условиях повышенной вибрации, перепадов температур и влажности.

Изделие поставляется с приёмкой «5», что означает военную приёмку и подтверждает усиленный контроль качества на всех этапах производства. Год выпуска — 2025.

Технические характеристики

Розетка РС19ТВ имеет 19 контактов, покрытых серебром. По запросу доступно исполнение с золотым покрытием контактов, обозначаемое индексом А. Поляризация корпусов — одношпоночная, что исключает неправильное сочленение с ответной частью.

Электрические параметры

• Максимальное рабочее напряжение — 200 В.
• Ток на один контакт — до 4 А.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции в нормальных условиях — не менее 1000 МОм.
• Рабочий диапазон частот — до 3 МГц.

Механические и климатические параметры

• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Количество циклов соединения-расчленения — до 250.
• Тип соединения — резьбовое.
• Покрытие контактов — серебро (опционально золото).

Конструкция и особенности исполнения

Корпус розетки — металлический, разборный. Изолятор выполнен из карболита, что обеспечивает высокую механическую прочность и стабильность электрических параметров в широком диапазоне температур. Контакты — прямые, предназначены для пайки на кабель.

Соединитель выпускается в нескольких вариантах исполнения:

• с металлическим кожухом;
• с пластмассовым кожухом;
• без кожуха;
• кабельное исполнение;
• приборное исполнение.

Розетка РС19ТВ совместима с герметичной и негерметичной вилкой соответствующего типономинала. Расшифровка обозначения: РС — тип соединителя, 19 — количество контактов, отсутствие буквы после цифры указывает на резьбовое соединение (в отличие от исполнения «Б» для врубного соединения), ТВ — всеклиматическое исполнение.

Артикул изделия — 40798. Категория — РС19. Точные габаритные и присоединительные размеры, масса, комплект поставки и гарантийные обязательства уточняются по технической документации производителя, так как в исходных данных эти сведения не указаны.
